1 FKD003
Feldmodul zum Einbau in Kühlmöbel für Kühlstellen
1.1

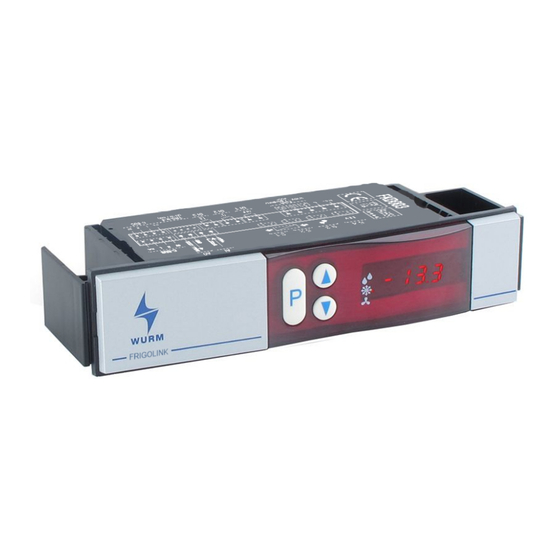

Frontansicht
Abb. 1: Frontansicht
1.2
Merkmale
•
Betrieb von elektronischen Expansionsventilen, gepulst über ATV230
(Ventilansteuerung 230V~/=)
•
Ansteuerung eines Verdampfers je Modul
•
Integrierte Temperaturanzeige
•
Werkzeugfreie Montage von vorn
•
Feste Eingangsbelegung/Ausgangsbelegung für Fühler, Steuereingänge und Relais
•
Notprogramm bei CAN-Bus-Fehlern
•
Externe Spannungsversorgung über TR9-9-4
•
Sicherer Anschluss über vorkonfektioniertes Zubehör (ZCB)
•
Frontblende mit Dichtungsrahmen für erhöhten Spritzschutz
•
Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS)
FKD003_V2.2_PI_2024-03_DE
Feldmodul zum Einbau in Kühlmöbel für Kühlstellen
Technische Änderungen vorbehalten
FKD003
1
