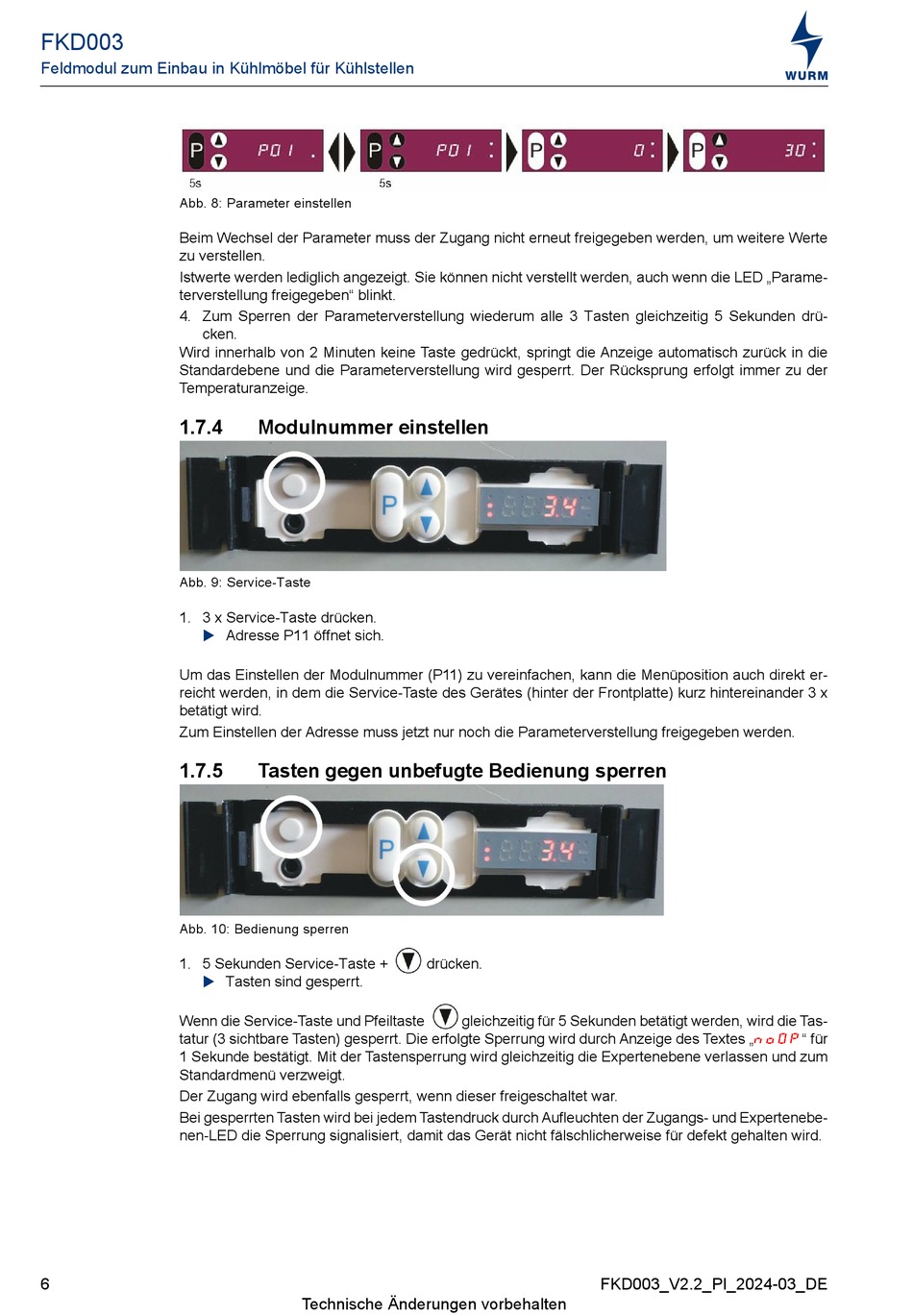

FKD003
Feldmodul zum Einbau in Kühlmöbel für Kühlstellen
Abb. 8: Parameter einstellen
Beim Wechsel der Parameter muss der Zugang nicht erneut freigegeben werden, um weitere Werte
zu verstellen.
Istwerte werden lediglich angezeigt. Sie können nicht verstellt werden, auch wenn die LED „Parame-
terverstellung freigegeben" blinkt.
4. Zum Sperren der Parameterverstellung wiederum alle 3 Tasten gleichzeitig 5 Sekunden drü-
cken.
Wird innerhalb von 2 Minuten keine Taste gedrückt, springt die Anzeige automatisch zurück in die
Standardebene und die Parameterverstellung wird gesperrt. Der Rücksprung erfolgt immer zu der
Temperaturanzeige.
1.7.4
Abb. 9: Service-Taste
1. 3 x Service-Taste drücken.
Um das Einstellen der Modulnummer (P11) zu vereinfachen, kann die Menüposition auch direkt er-
reicht werden, in dem die Service-Taste des Gerätes (hinter der Frontplatte) kurz hintereinander 3 x
betätigt wird.
Zum Einstellen der Adresse muss jetzt nur noch die Parameterverstellung freigegeben werden.
1.7.5
Abb. 10: Bedienung sperren
1. 5 Sekunden Service-Taste +
Wenn die Service-Taste und Pfeiltaste
tatur (3 sichtbare Tasten) gesperrt. Die erfolgte Sperrung wird durch Anzeige des Textes „" für
1 Sekunde bestätigt. Mit der Tastensperrung wird gleichzeitig die Expertenebene verlassen und zum
Standardmenü verzweigt.
Der Zugang wird ebenfalls gesperrt, wenn dieser freigeschaltet war.
Bei gesperrten Tasten wird bei jedem Tastendruck durch Aufleuchten der Zugangs- und Expertenebe-
nen-LED die Sperrung signalisiert, damit das Gerät nicht fälschlicherweise für defekt gehalten wird.
6
Modulnummer einstellen
Adresse P11 öffnet sich.
Tasten gegen unbefugte Bedienung sperren
Tasten sind gesperrt.
Technische Änderungen vorbehalten
drücken.
gleichzeitig für 5 Sekunden betätigt werden, wird die Tas-
FKD003_V2.2_PI_2024-03_DE
