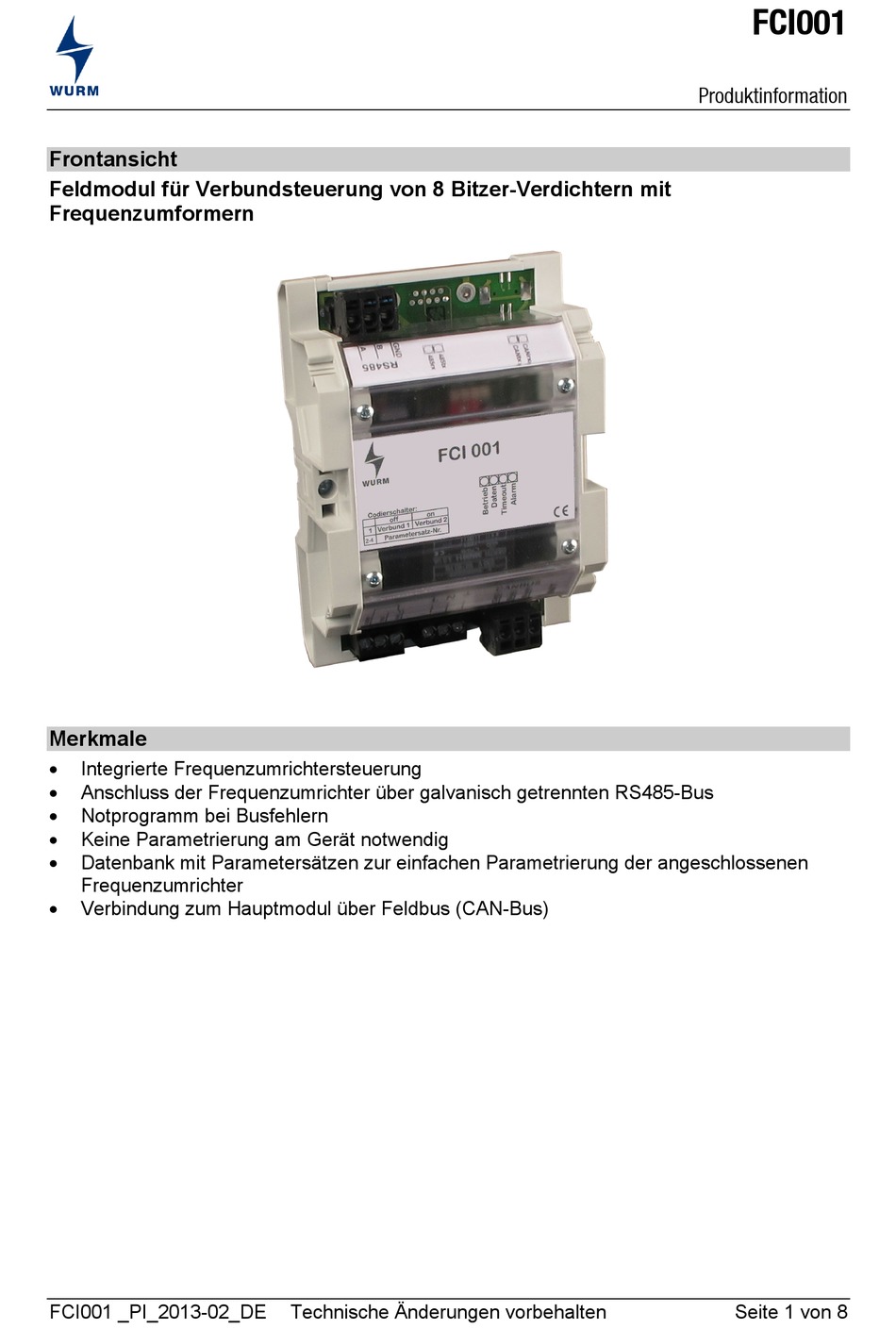

Frontansicht
Feldmodul für Verbundsteuerung von 8 Bitzer-Verdichtern mit
Frequenzumformern
Merkmale
Integrierte Frequenzumrichtersteuerung
Anschluss der Frequenzumrichter über galvanisch getrennten RS485-Bus
Notprogramm bei Busfehlern
Keine Parametrierung am Gerät notwendig
Datenbank mit Parametersätzen zur einfachen Parametrierung der angeschlossenen
Frequenzumrichter
Verbindung zum Hauptmodul über Feldbus (CAN-Bus)
FCI001 _PI_2013-02_DE
Technische Änderungen vorbehalten
FCI001
Produktinformation
Seite 1 von 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WURM FCI001
Inhaltszusammenfassung für WURM FCI001
- Seite 1 Anschluss der Frequenzumrichter über galvanisch getrennten RS485-Bus Notprogramm bei Busfehlern Keine Parametrierung am Gerät notwendig Datenbank mit Parametersätzen zur einfachen Parametrierung der angeschlossenen Frequenzumrichter Verbindung zum Hauptmodul über Feldbus (CAN-Bus) FCI001 _PI_2013-02_DE Technische Änderungen vorbehalten Seite 1 von 8...
-
Seite 2: Software-Revisionen Und Gültigkeit Der Dokumentation
Alle eventuell nicht aufgeführten Softwareversionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Beschreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Beschreibung seine Gültigkeit. Hersteller: Wurm GmbH & Co. KG Elektronische Systeme. Weitere Hinweise finden Sie auf der Internetseite www.wurm.de Seite 2 von 8 Technische Änderungen vorbehalten... - Seite 3 Drücken Sie es dann leicht nach unten, bis es mit dem Befestigungsschnapper an der Schiene einrastet. Fixieren Sie anschließend das Feldmodulgehäuse, in dem Sie die beiden Schrauben in den Seitenteilen anziehen. Über die Halteklammern wird eine Erdverbindung mit der Profilschiene hergestellt. FCI001 _PI_2013-02_DE Technische Änderungen vorbehalten Seite 3 von 8...
-
Seite 4: Anschluss Des Frequenzumrichters
FCI001 Produktinformation Anschluss des Frequenzumrichters FCI 001 RS485 X100 RS485-Bus Der Frequenzumrichter wird über ein Hauptschütz, das über die Sicherheitskette geschaltet wird, mit dem Strom- netz verbunden. Damit wird der Frequenzumrichter unabhängig von der Regelung mit Spannung versorgt. Neben dem oben beschriebenen Anschluss des Busses muss zusätzlich noch ein Startsignal vom Feldmodul der... -
Seite 5: Adressierung Über Lokales Bedienfeld Lcp2
1. Adressierung über lokales Bedienfeld LCP2 Zur Adressierung eines Frequenzumrichters ziehen Sie den Busstecker X100 mit der Verbindung zum Feldmodul FCI001 ab und schließen Sie das Bedienfeld LCP2 an. a) Drücken Sie die Taste [QUICK MENU] b) Wählen Sie den Parameter [500 Busadresse], indem Sie ggf. mehrfach die Taste [+] betätigen. -
Seite 6: Adressierung Vom Fci 001
2. Adressierung vom FCI 001 Steht Ihnen kein Handbediengerät zur Verfügung, können Sie die Adressierung auch über das Feldmodul FCI001 vornehmen. Dazu muss es angeschlossen und in Betrieb sein. Hinweise! Es kann jeweils nur ein Frequenzumrichter adressiert werden. Sind mehr Geräte am Bus angeschlossen, erfolgt keine Adressierung. - Seite 7 Bedienung Nach dem Einschalten des Feldmoduls leuchtet die Leuchtdioden grüne Leuchtdiode „Betrieb“ dauerhaft. Erkennt das Feldmodul FCI001 gültige Daten, die es zum Frequenzumrichter transferieren kann, leuchtet die Leuchtdiode „Daten“ kurz auf. Kommen keine gültigen Daten mehr von der Verbund- steuerung, blinkt die gelbe Leuchtdiode „Timeout“.
-
Seite 8: Technische Daten
Verdichter nun geschaltet betreiben. Parametrierung Frequenzumrichter sieht ebenfalls ein Notprogramm bei Ausfall der RS485- Kommunikation vor. Nach Ablauf der Überwachungszeit arbeitet der Verdichter mit 100% Leistung. Das FCI001 meldet der Verbundsteuerung den Kommunikations- ausfall. Technische Daten Versorgungsspannung 230V~, +10% / -15%, ca. 4VA Anzeigen 1 x grüne Leuchtdiode, Betrieb...
