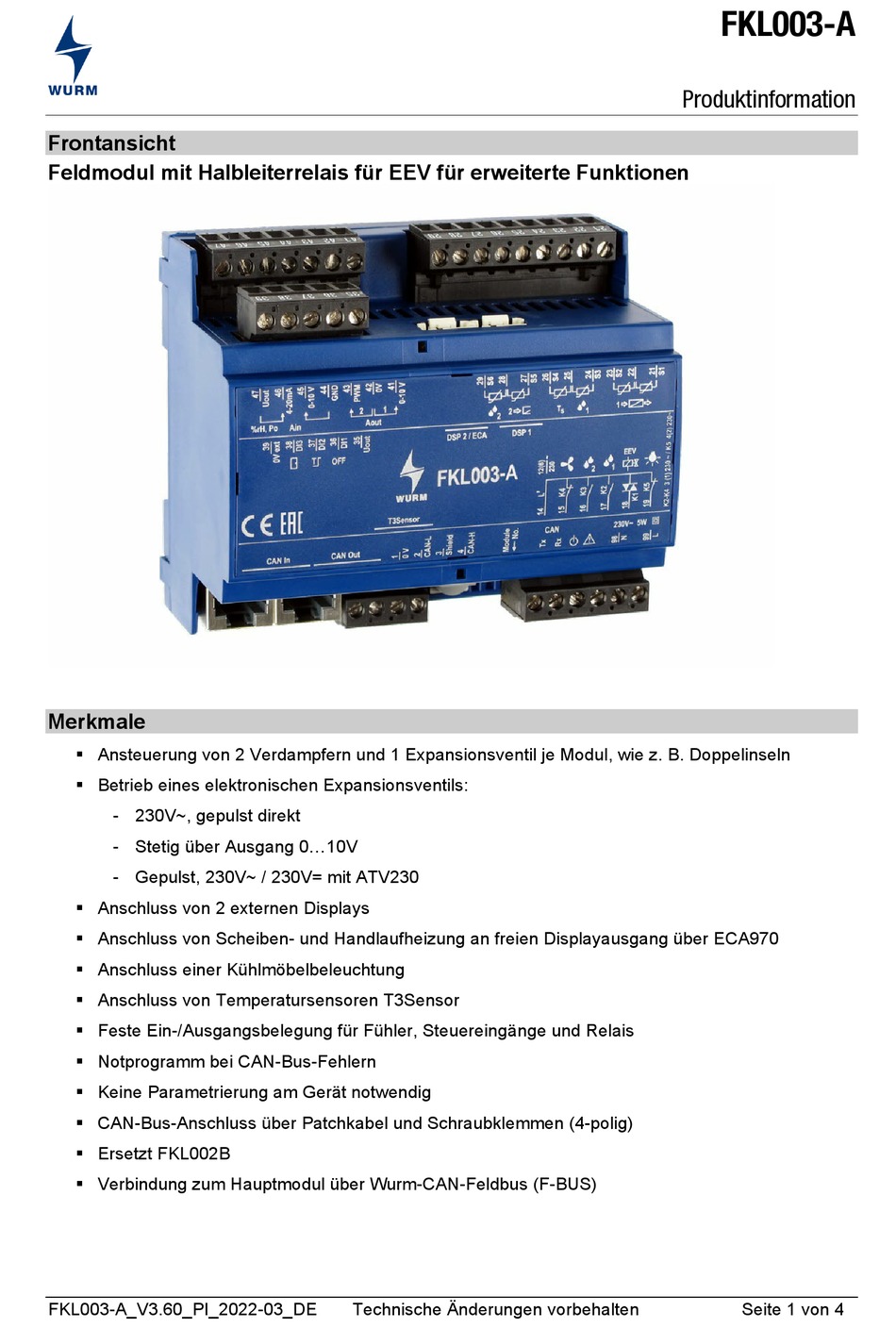

WURM FKL003-A Produktinformation

Vorschau ausblenden
1
2
3
4

Werbung

Quicklinks

Diese Anleitung herunterladen

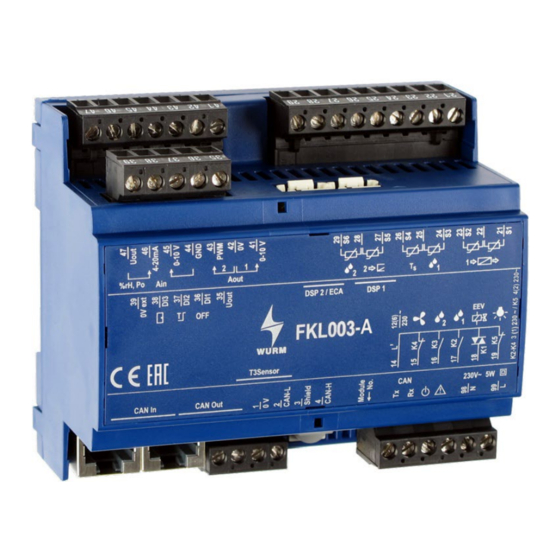

Frontansicht
Feldmodul mit Halbleiterrelais für EEV für erweiterte Funktionen
Merkmale
 Ansteuerung von 2 Verdampfern und 1 Expansionsventil je Modul, wie z. B. Doppelinseln
 Betrieb eines elektronischen Expansionsventils:
- 230V~, gepulst direkt
- Stetig über Ausgang 0...10V
- Gepulst, 230V~ / 230V= mit ATV230
 Anschluss von 2 externen Displays
 Anschluss von Scheiben- und Handlaufheizung an freien Displayausgang über ECA970
 Anschluss einer Kühlmöbelbeleuchtung
 Anschluss von Temperatursensoren T3Sensor
 Feste Ein-/Ausgangsbelegung für Fühler, Steuereingänge und Relais
 Notprogramm bei CAN-Bus-Fehlern
 Keine Parametrierung am Gerät notwendig
 CAN-Bus-Anschluss über Patchkabel und Schraubklemmen (4-polig)
 Ersetzt FKL002B
 Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS)
FKL003-A_V3.60_PI_2022-03_DE
Technische Änderungen vorbehalten
FKL003-A
Produktinformation
Seite 1 von 4

Werbung

loading

Verwandte Anleitungen für WURM FKL003-A

Inhaltszusammenfassung für WURM FKL003-A

  • Seite 1  Feste Ein-/Ausgangsbelegung für Fühler, Steuereingänge und Relais  Notprogramm bei CAN-Bus-Fehlern  Keine Parametrierung am Gerät notwendig  CAN-Bus-Anschluss über Patchkabel und Schraubklemmen (4-polig)  Ersetzt FKL002B  Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS) FKL003-A_V3.60_PI_2022-03_DE Technische Änderungen vorbehalten Seite 1 von 4...
  • Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
  • Seite 3 Hutschiene einrastet. Ansteuerung von Scheiben- und Handlaufheizungen über ECA970 Zum kontaktlosen Schalten von Scheiben- und Handlaufheizungen schließen Sie ein ECA970 an den freien Displayausgang des FKL003-A. Verwenden Sie dafür das vorkonfektionierte Verbindungskabel ZCB-C/ECA-3.0. Hinweise! Beachten Sie zusätzlich die detaillierte Beschreibung des ECA970.
  • Seite 4 FKL003-A Produktinformation CAN-Bus-Adresse einstellen Um das FKL003-A ordnungsgemäß am CAN-Bus anzumelden, müssen Sie ihm mit Hilfe des Codierschalters eine eindeutige CAN-Bus-Adresse zuweisen. Dies ist Voraussetzung für eine funktionierende Kommunikation zum Hauptmodul. Mit dem Codierschalter können Sie die CAN-Bus-Adressen 0-7 einstellen. Sie können somit 8 Feldmodule an den CAN-Bus anschließen.
