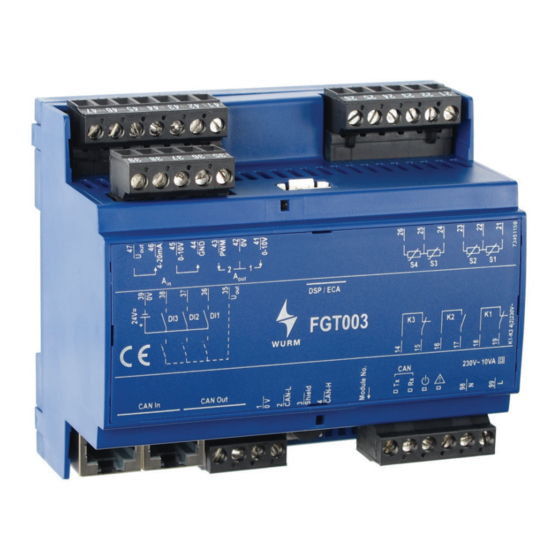

Frontansicht
Feldmodul für Lösungen der Gebäudetechnik
Merkmale
Ein- und Ausgänge
-
Stetiger Ausgang 0...10V
-
PWM-Ausgang 0...10V
-
Analoger Eingang 0...10V / 4...20mA
-
3 x Digitale Eingänge 24V=
-
4 x Temperaturfühler (TRK277, DGF980)
-
3 x Relais (2 x Öffnerkontakt, 1 x Schließerkontakt)
Anschluss eines externen Displays
Notprogramm bei Busfehlern
Keine Parametrierung am Gerät notwendig
Bus-Anschluss über Patchkabel und Schraubklemmen (4-polig)
Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-Bus)
Versorgung einer externen Last mit max. 3VA
FGT003_V4.3.0_PI_2017-12_DE
Technische Änderungen vorbehalten
FGT003

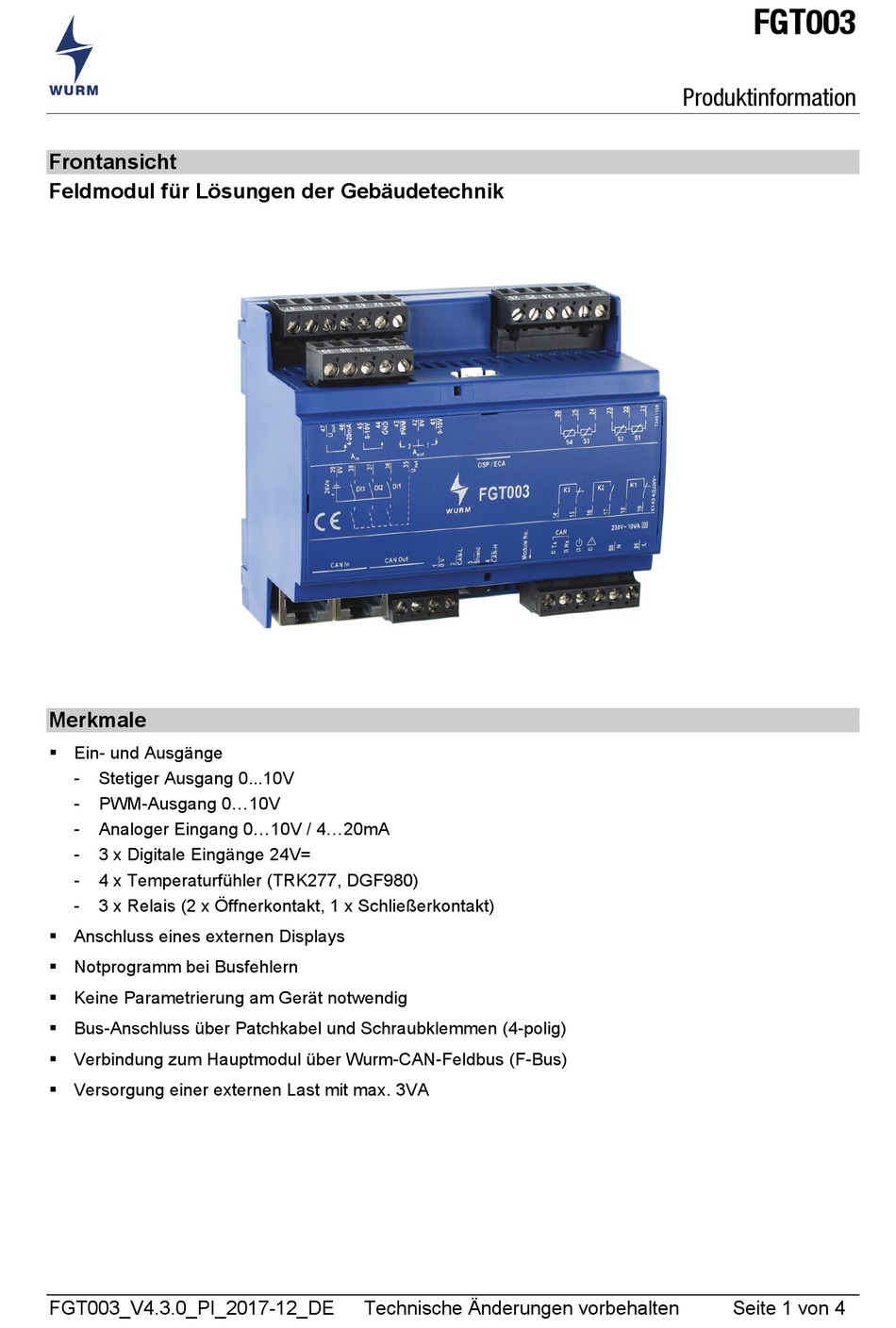

Produktinformation
Seite 1 von 4
Werbung
Verwandte Anleitungen für WURM FGT003
Inhaltszusammenfassung für WURM FGT003
- Seite 1 Anschluss eines externen Displays Notprogramm bei Busfehlern Keine Parametrierung am Gerät notwendig Bus-Anschluss über Patchkabel und Schraubklemmen (4-polig) Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-Bus) Versorgung einer externen Last mit max. 3VA FGT003_V4.3.0_PI_2017-12_DE Technische Änderungen vorbehalten...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 3 FGT003 Produktinformation Schaltbild Abb. 1: FGT003 Schaltbild Montieren WARNUNG! Lebensgefahr durch Stromschlag und/oder Brand! Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann bei ausgeschalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! Ziehen Sie immer beide Netzstecker ab (L und N)! Das Gerät ist für die Hutschienenmontage...
- Seite 4 FGT003 Produktinformation Adresse einstellen Um das FGT003 ordnungsgemäß am Bus anzumelden, müssen Sie ihm mit Hilfe des Drehschalters eine eindeutige Adresse zuweisen. Dies ist Voraussetzung für eine funktionierende Kommunikation zum Hauptmodul. Mit dem Drehschalter können die Adressen 0-F eingestellt werden. Es können somit 16 Feldmodule an den Bus angeschlossen werden.
