FKD003
Feldmodul zum Einbau in Kühlmöbel für Kühlstellen
1.5

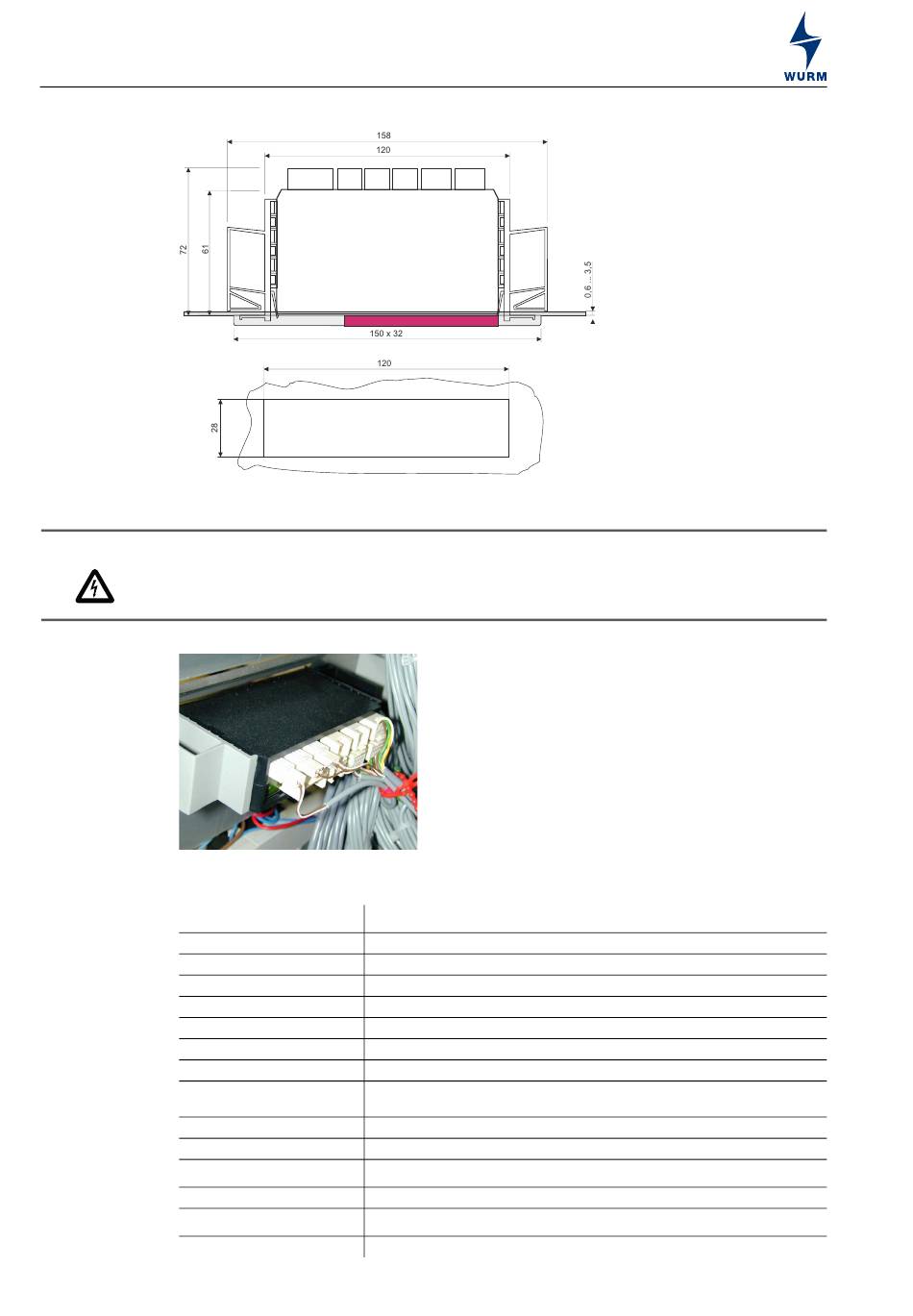

Abb. 3: Einbauausschnitt
LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
WARNUNG
•
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge-
schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen!
Alle Anschlüsse sind als Stecker für vorkonfektionierte Kabel ausgeführt.
Abb. 4: Anschlüsse für vorkonfektionierte Kabel
Folgende Kabel, CAN-Bus-Adapter und Abschlusswiderstände sind für das FKD003 erhältlich.
Kabel
ZCB-C/TR-0,6
ZCB-C/TR-2,0
ZCB
ZCB-C/DI-2,0
ZCB-C/DI-7,0
ZCB-C/AI-2,0
ZCB-C/AI-7,0
ZCB-C/AO-2,0
ZCB-C/BUS-0,6
ZCB-C/BUS-4,5
Bus-Adapter
ZCB-ADP/BUS
Abschlusswiderstand
ZCB-ADP/R
4
Montage / Anschlüsse
Verwendung
Regler – Trafo, 0,6m
Regler – Trafo, 2,0m
-C/REL2M-5P
Regler – Last, 5-polig
Regler – Digitaleingang, 2,0m
Regler – Digitaleingang, 7,0m
Regler (Stecker) – Analogeingang (Aderendhülsen), 4...20mA, 2,0m
Regler (Stecker) – Analogeingang (Aderendhülsen), 4...20mA, 7,0m
Regler (Stecker) – Analogausgang (Aderendhülsen), 0/10V, UOUT /
PWM, 2,0m
Regler – Regler/Bus-Adapter (Stecker), 0,6m
Regler – Regler/Bus-Adapter (Stecker), 4,5m
Verwendung
CAN-Bus-Adapter
Verwendung
Abschlusswiderstand für CAN-Bus
Technische Änderungen vorbehalten
FKD003_V2.2_PI_2024-03_DE
