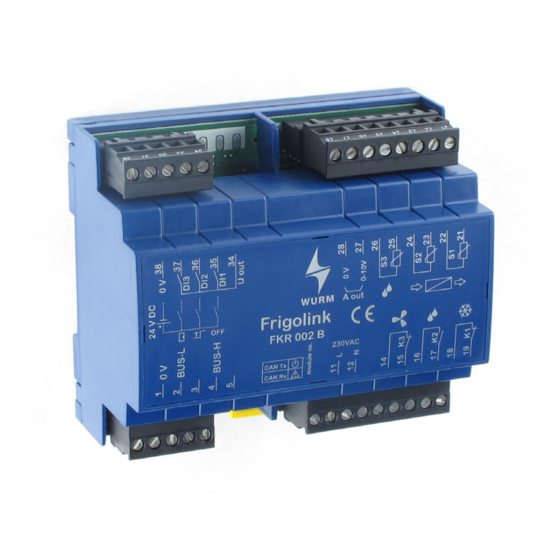

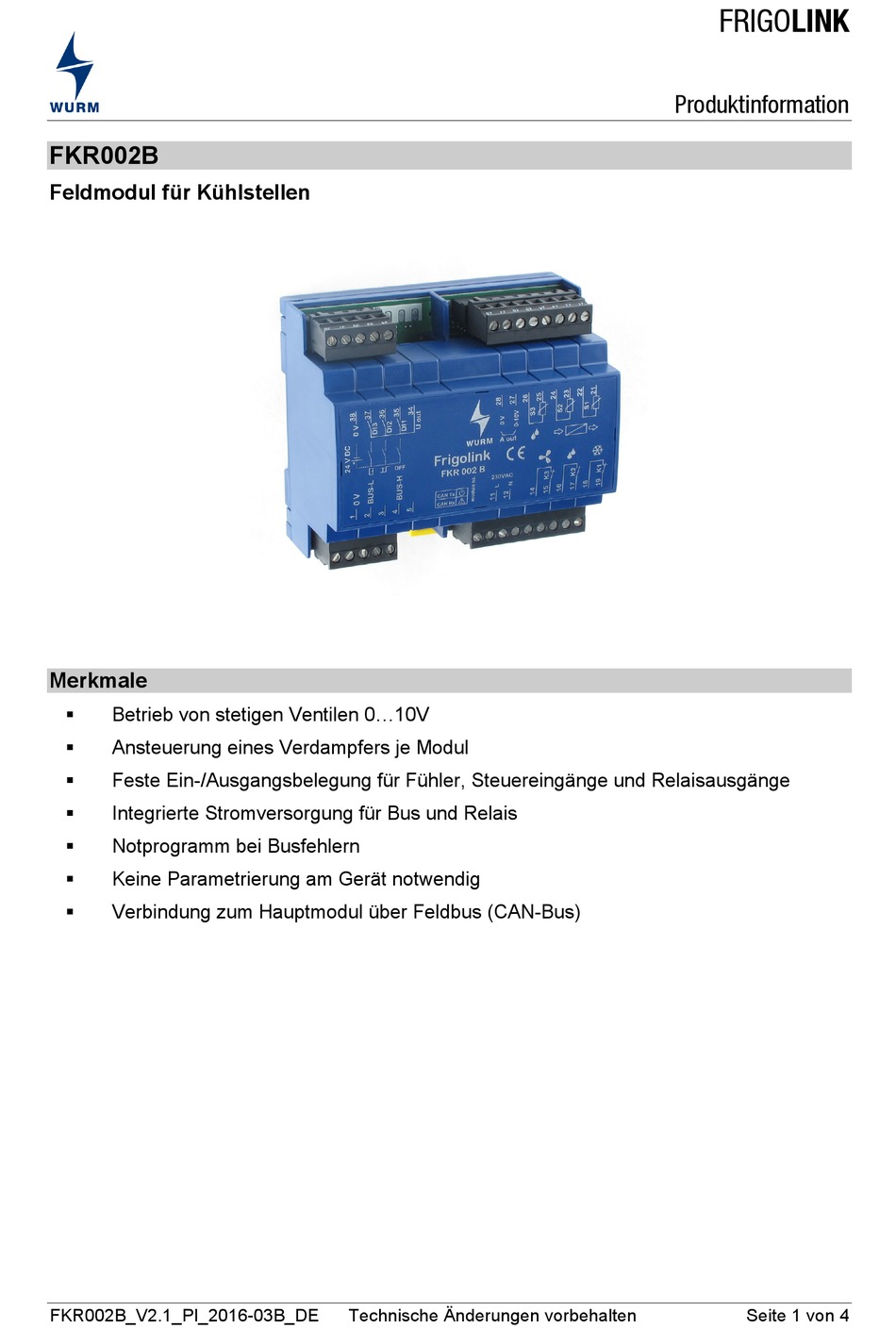

FKR002B
Feldmodul für Kühlstellen
Merkmale
Betrieb von stetigen Ventilen 0...10V
Ansteuerung eines Verdampfers je Modul
Feste Ein-/Ausgangsbelegung für Fühler, Steuereingänge und Relaisausgänge
Integrierte Stromversorgung für Bus und Relais
Notprogramm bei Busfehlern
Keine Parametrierung am Gerät notwendig
Verbindung zum Hauptmodul über Feldbus (CAN-Bus)
FKR002B_V2.1_PI_2016-03B_DE
Technische Änderungen vorbehalten
FRIGOLINK
Produktinformation
Seite 1 von 4
Werbung
Verwandte Anleitungen für WURM FRIGOLINK FKR002B
Inhaltszusammenfassung für WURM FRIGOLINK FKR002B
- Seite 1 FRIGOLINK Produktinformation FKR002B Feldmodul für Kühlstellen Merkmale Betrieb von stetigen Ventilen 0…10V Ansteuerung eines Verdampfers je Modul Feste Ein-/Ausgangsbelegung für Fühler, Steuereingänge und Relaisausgänge Integrierte Stromversorgung für Bus und Relais Notprogramm bei Busfehlern Keine Parametrierung am Gerät notwendig ...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 3 FRIGOLINK Produktinformation Schaltbild Montage Das Gerät ist für Profilschienenmontage vorgesehen. Das Gehäuse hat Normmaße und ist auch für die Montage in Sicherungskästen, Verteilerschaltschränke oder Lastteile von Kühlmöbeln geeignet. Die Geräte sind ohne Abstand anreihbar. Abb. 1: Abmessungen Setzen Sie das Modul mit der oberen Führungskante zunächst an die Hutschiene.
- Seite 4 FRIGOLINK Produktinformation Technische Daten Versorgungsspannung 230V~, +10% / -15%, ca. 5VA Anzeigen 1 x grüne LED, Betriebsspannung 1 x rote LED, bei Störung blinkend Kommunikation 3-Leiter CAN-Bus-Schnittstelle mit integrierter Versorgungsspannung, galvanisch getrennt Eingänge 24V=, +20% / -10%, ca. 5mA je Eingang, Optokoppler, 1 x Kühlstelle aus, 1 x 2.Sollwert, 1 x Kühlraumtür offen Ausgangsrelais 1 x Kühlen, Öffnerkontakt, 230V~, 4(2)A 1 x Lüfter, Öffnerkontakt, 230V~, 4(2)A...
