WURM FVB120-PAT Produktinformation

WURM FVB120-PAT Produktinformation

Feldmodul zum schalten und überwachen von 2 verdichtern

Werbung

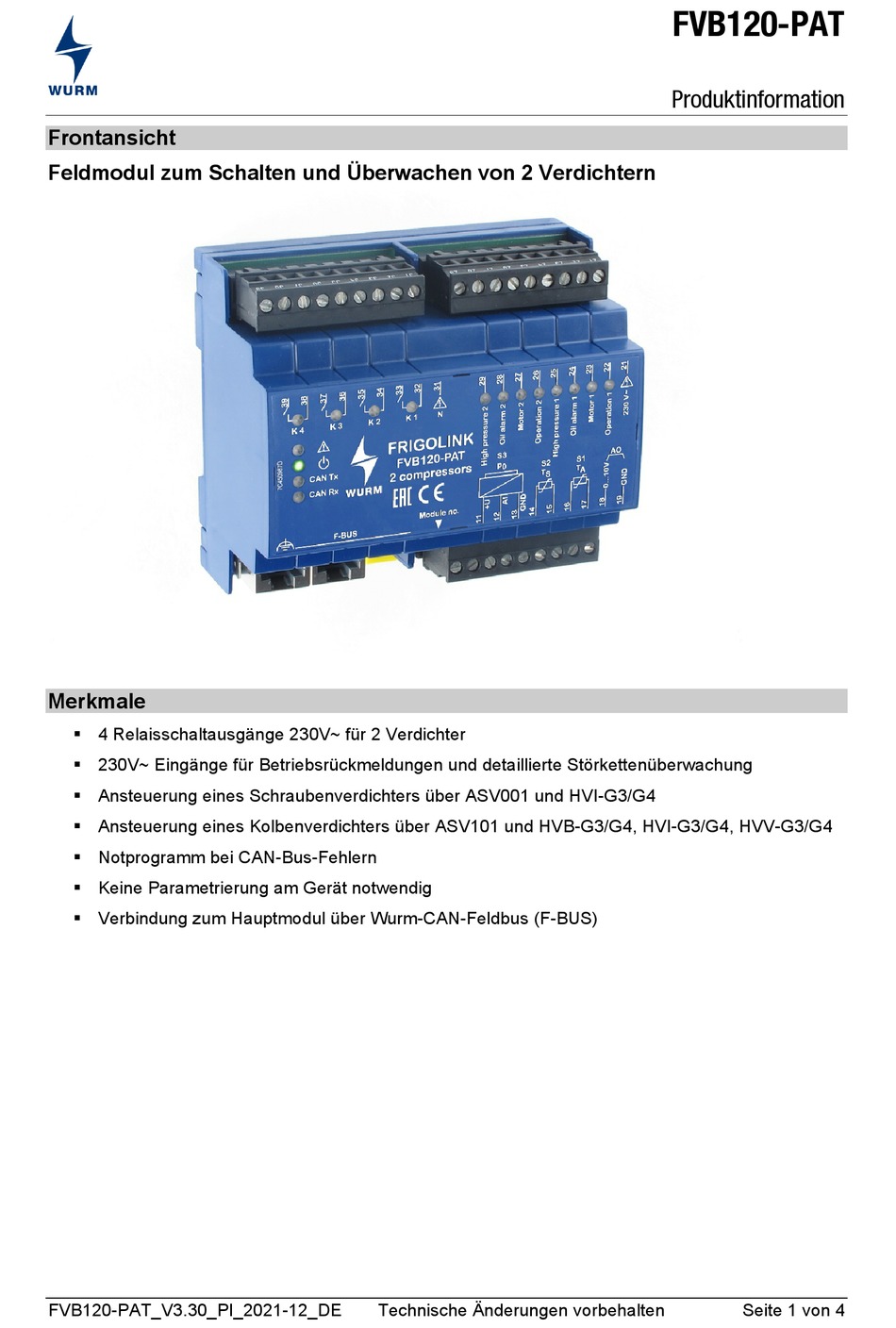

Frontansicht

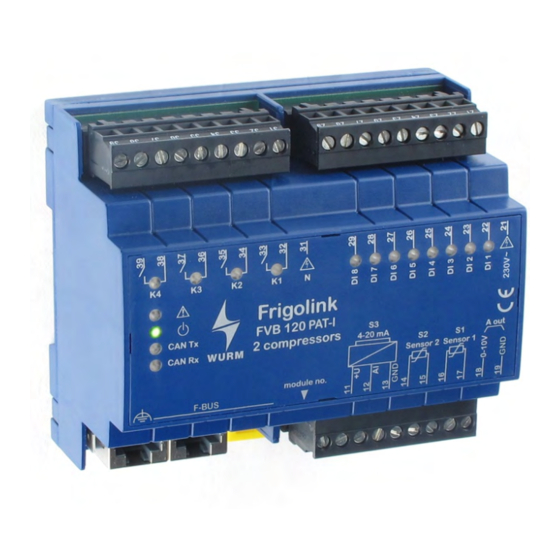

Feldmodul zum Schalten und Überwachen von 2 Verdichtern
Merkmale
 4 Relaisschaltausgänge 230V~ für 2 Verdichter
 230V~ Eingänge für Betriebsrückmeldungen und detaillierte Störkettenüberwachung
 Ansteuerung eines Schraubenverdichters über ASV001 und HVI-G3/G4
 Ansteuerung eines Kolbenverdichters über ASV101 und HVB-G3/G4, HVI-G3/G4, HVV-G3/G4
 Notprogramm bei CAN-Bus-Fehlern
 Keine Parametrierung am Gerät notwendig
 Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS)
FVB120-PAT_V3.30_PI_2021-12_DE
Technische Änderungen vorbehalten
FVB120-PAT
Produktinformation
Seite 1 von 4

Werbung

loading

Inhaltszusammenfassung für WURM FVB120-PAT

  • Seite 1  Ansteuerung eines Schraubenverdichters über ASV001 und HVI-G3/G4  Ansteuerung eines Kolbenverdichters über ASV101 und HVB-G3/G4, HVI-G3/G4, HVV-G3/G4  Notprogramm bei CAN-Bus-Fehlern  Keine Parametrierung am Gerät notwendig  Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS) FVB120-PAT_V3.30_PI_2021-12_DE Technische Änderungen vorbehalten Seite 1 von 4...
  • Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
  • Seite 3 FVB120-PAT Produktinformation Schaltbild HINWEIS An nur einem (!) CAN-Bus-Ende muss der CAN-Bus-Schirm mittels der 6,3mm  Anschlusslasche mit PE verbunden werden. Weitere Information zum CAN-Bus finden Sie im Handbuch FRIGOLINK-Bus-System.  Montieren WARNUNG Lebensgefahr durch Stromschlag und/oder Brand! Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann bei ...
  • Seite 4 FVB120-PAT Produktinformation Nicht verwendete Störeingänge Um korrekte Störinformationen zu erhalten, müssen nicht verwendete Störeingänge mit dem Stör- signal gebrückt werden, das innerhalb der Störkette davor beschaltet wird. Der Eingang „Operation 1/2“ (Klemme 22/26) wird zur Erfassung der Betriebsstunden verwendet. Steht kein entsprechendes Signal vom Maschinenschütz zur Verfügung empfiehlt sich die Einbrückung vom Ausgangsrelais.
