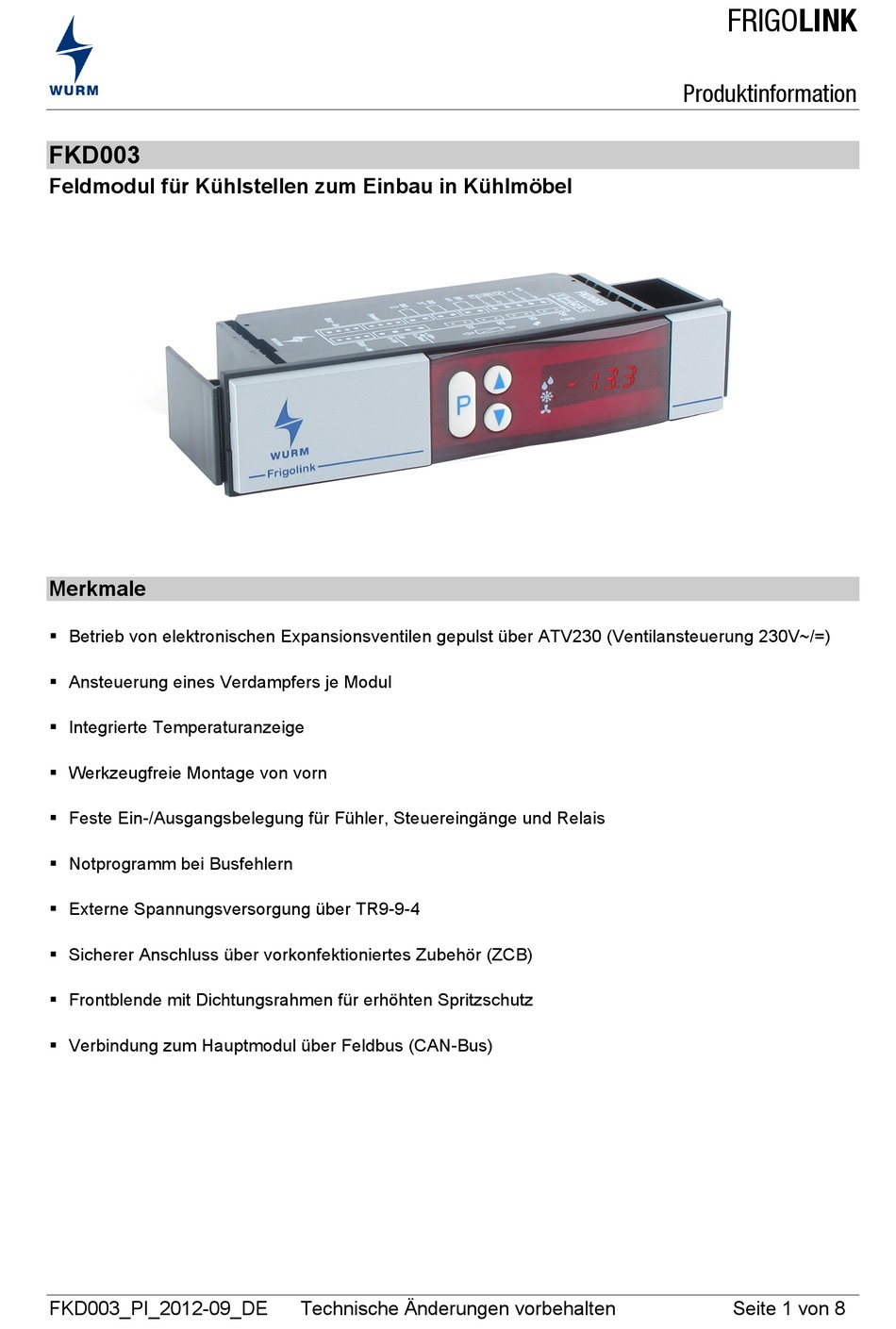

WURM FRIGOLINK FKD003 Produktinformation
  1. Anleitungen
  2. Marken
  3. WURM Anleitungen
  4. Steuergeräte
  5. FRIGOLINK FKD003
  6. Produktinformation

WURM FRIGOLINK FKD003 Produktinformation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

FRIGOLINK
Produktinformation
FKD003

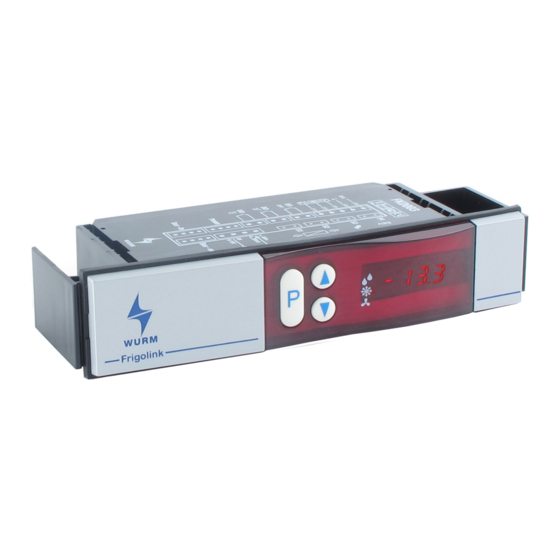

Feldmodul für Kühlstellen zum Einbau in Kühlmöbel
Merkmale
 Betrieb von elektronischen Expansionsventilen gepulst über ATV230 (Ventilansteuerung 230V~/=)
 Ansteuerung eines Verdampfers je Modul
 Integrierte Temperaturanzeige
 Werkzeugfreie Montage von vorn
 Feste Ein-/Ausgangsbelegung für Fühler, Steuereingänge und Relais
 Notprogramm bei Busfehlern
 Externe Spannungsversorgung über TR9-9-4
 Sicherer Anschluss über vorkonfektioniertes Zubehör (ZCB)
 Frontblende mit Dichtungsrahmen für erhöhten Spritzschutz
 Verbindung zum Hauptmodul über Feldbus (CAN-Bus)
FKD003_PI_2012-09_DE
Technische Änderungen vorbehalten
Seite 1 von 8

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WURM FRIGOLINK FKD003

Inhaltszusammenfassung für WURM FRIGOLINK FKD003

  • Seite 1 FRIGOLINK Produktinformation FKD003 Feldmodul für Kühlstellen zum Einbau in Kühlmöbel Merkmale  Betrieb von elektronischen Expansionsventilen gepulst über ATV230 (Ventilansteuerung 230V~/=)  Ansteuerung eines Verdampfers je Modul  Integrierte Temperaturanzeige  Werkzeugfreie Montage von vorn  Feste Ein-/Ausgangsbelegung für Fühler, Steuereingänge und Relais ...
  • Seite 2 Alle eventuell nicht aufgeführten Softwareversionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Beschreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Beschreibung seine Gültigkeit. Hersteller: Wurm GmbH & Co. KG Elektronische Systeme. Weitere Hinweise finden Sie auf der Internetseite www.wurm.de Seite 2 von 8 Technische Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    FRIGOLINK Produktinformation Inhaltsverzeichnis Schaltbild........................... 3 Montage / Anschlüsse......................3 Anzeige- und Bedienelemente ....................5 Gerätebedienung ........................5 Freischalten der Expertenebene ................... 5 Parameter auswählen....................5 Parameter einstellen...................... 6 Modulnummer einstellen ....................6 Tasten gegen unbefugte Bedienung sperren ..............6 Parameter ..........................7 Fehlermeldungen und Notprogramme ...................

  • Seite 4: Verwendung

    FRIGOLINK Produktinformation Alle Anschlüsse sind als Stecker für vorkonfektionierte Kabel ausgeführt. Anschlüsse für vorkonfektionierte Kabel Folgende Kabel, Busadapter und Abschlusswiderstände sind für die FKD003 erhältlich. Kabel Verwendung ZCB-C/TR-0,6 Regler – Trafo, 0,6m ZCB-C/TR-2,0 Regler – Trafo, 2,0m ZCB-C/REL-2,0 M Regler - Last (MV, Abt, Lüfter), 2,0m Mantelleitung ZCB-C/DI-2,0 Regler - Digitale Eingänge, 2,0m ZCB-C/DI-7,0...

  • Seite 5: Anzeige- Und Bedienelemente

    FRIGOLINK Produktinformation Anzeige- und Bedienelemente LEDs und 7-stellige Anzeige Parameterverstellung freigegeben Expertenebene Status-LEDs Wert/Parameternummer Anzeige-Symboliken Abtauen Kühlen Lüfter Gerätebedienung Das Einstellmenü ist in 2 Funktionsbereiche aufgeteilt, die Standard- und die Expertenebene. Die Standardebene umfasst nur die Anzeige des Regel-Istwertes und der Status-LEDs. Die Expertenebene umfasst alle Parameter (P01 bis P16).

  • Seite 6: Parameter Einstellen

    FRIGOLINK Produktinformation Parameter einstellen 1. Einzustellenden Parameter auswählen (Ggf. vorher die Expertenebene freigeben). 2. Parameterverstellung freigegeben. Alle 3 Tasten gleichzeitig 5 Sekunden drücken. Die LED „Parameterverstellung freigegeben“ blinkt. 3. Mit Tasten ▲ oder ▼ Werte ändern. Beim Wechsel der Parameter muss der Zugang nicht erneut freigegeben werden, um weitere Werte zu verstellen.

  • Seite 7: Parameter

    FRIGOLINK Produktinformation Bei gesperrten Tasten wird bei jedem Tastendruck durch Aufleuchten der Zugangs- und Expertenebenen-LED die Sperrung signalisiert, damit das Gerät nicht fälschlicherweise für defekt gehalten wird. Hinweis! ▪ 5sec. Service-Taste + P =>Tasten frei Die Sperrung wird aufgehoben, indem die Service-Taste zusammen mit der Menü-Taste "P" für 5 Sekunden gedrückt wird.

  • Seite 8: Fehlermeldungen Und Notprogramme

    FRIGOLINK Produktinformation Fehlermeldungen und Notprogramme Bei einem Fehler blinkt das Display mit dem Fehlercode. Anzeige Fehlerursache Überwachungsfunktion und Notprogramm Adresskollision am Bus Die eingestellte Modulnummer ist bereits vergeben. COLL Andere Modulnummer einstellen! Bus-Fehler Busverbindung prüfen! Keine Bus-Kommunikation Fehler Bus-Kommunikation Das Gerät hat Aktivitäten auf dem Feldbus erkannt, wird aber nicht durch das zugehörige Hauptmodul ErCo angesteuert.
