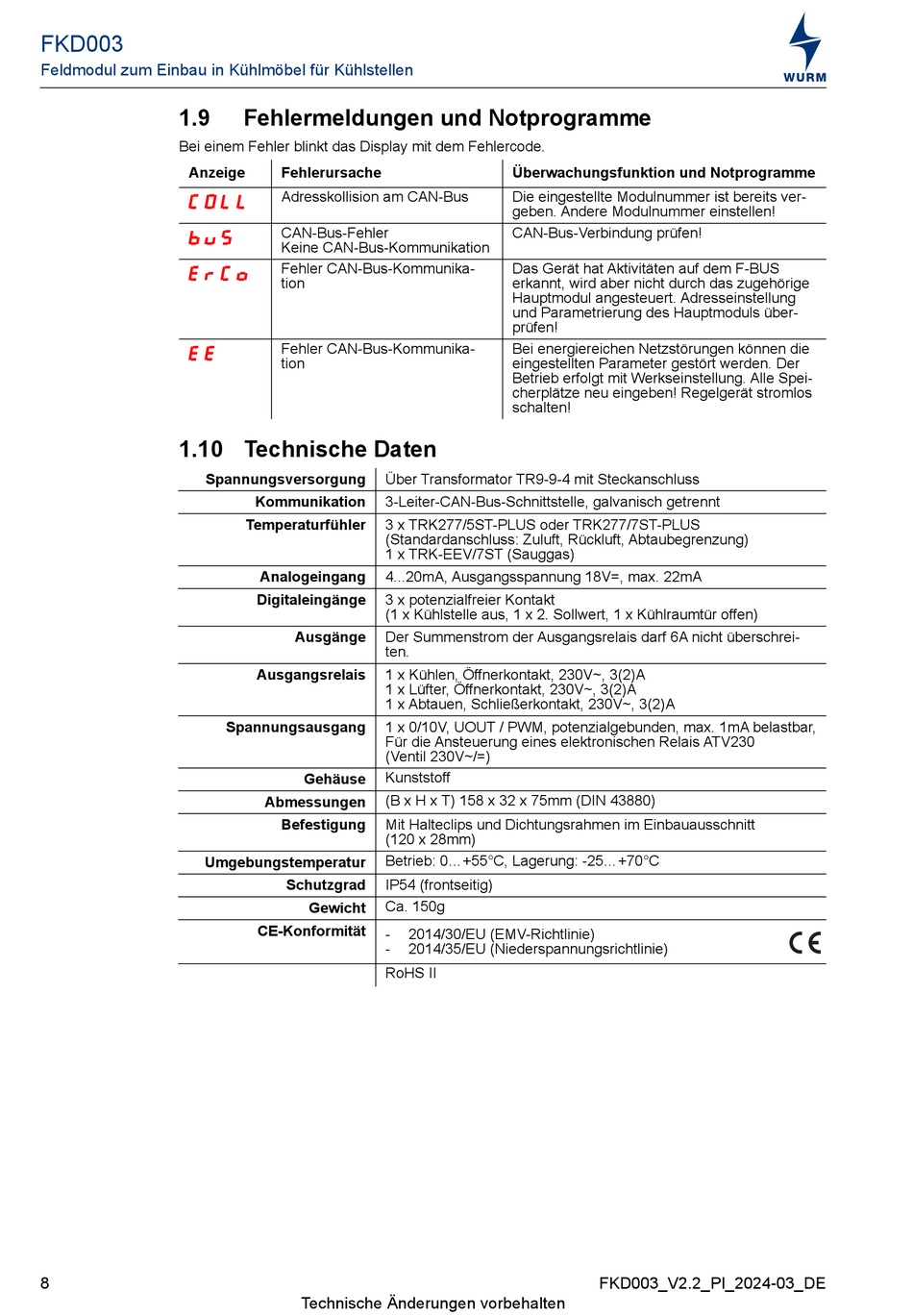

FKD003
Feldmodul zum Einbau in Kühlmöbel für Kühlstellen
1.9
Bei einem Fehler blinkt das Display mit dem Fehlercode.
Anzeige
1.10 Technische Daten
Spannungsversorgung
Umgebungstemperatur
8
Fehlermeldungen und Notprogramme
Fehlerursache
Adresskollision am CAN-Bus
CAN-Bus-Fehler
Keine CAN-Bus-Kommunikation
Fehler CAN-Bus-Kommunika-
tion
Fehler CAN-Bus-Kommunika-
tion
Über Transformator TR9-9-4 mit Steckanschluss
Kommunikation
3-Leiter-CAN-Bus-Schnittstelle, galvanisch getrennt
Temperaturfühler
3 x TRK277/5ST-PLUS oder TRK277/7ST-PLUS
(Standardanschluss: Zuluft, Rückluft, Abtaubegrenzung)
1 x TRK-EEV/7ST (Sauggas)
Analogeingang
4...20mA, Ausgangsspannung 18V=, max. 22mA
Digitaleingänge
3 x potenzialfreier Kontakt
(1 x Kühlstelle aus, 1 x 2. Sollwert, 1 x Kühlraumtür offen)
Ausgänge
Der Summenstrom der Ausgangsrelais darf 6A nicht überschrei-
ten.
Ausgangsrelais
1 x Kühlen, Öffnerkontakt, 230V~, 3(2)A
1 x Lüfter, Öffnerkontakt, 230V~, 3(2)A
1 x Abtauen, Schließerkontakt, 230V~, 3(2)A
Spannungsausgang
1 x 0/10V, UOUT / PWM, potenzialgebunden, max. 1mA belastbar,
Für die Ansteuerung eines elektronischen Relais ATV230
(Ventil 230V~/=)
Kunststoff
Gehäuse
(B x H x T) 158 x 32 x 75mm (DIN 43880)
Abmessungen
Befestigung
Mit Halteclips und Dichtungsrahmen im Einbauausschnitt
(120 x 28mm)
Betrieb: 0...+55°C, Lagerung: -25...+70°C
Schutzgrad
IP54 (frontseitig)
Ca. 150g
Gewicht
CE-Konformität
-
-
RoHS II
Technische Änderungen vorbehalten
Überwachungsfunktion und Notprogramme
Die eingestellte Modulnummer ist bereits ver-
geben. Andere Modulnummer einstellen!
CAN-Bus-Verbindung prüfen!
Das Gerät hat Aktivitäten auf dem F-BUS
erkannt, wird aber nicht durch das zugehörige
Hauptmodul angesteuert. Adresseinstellung
und Parametrierung des Hauptmoduls über-
prüfen!
Bei energiereichen Netzstörungen können die
eingestellten Parameter gestört werden. Der
Betrieb erfolgt mit Werkseinstellung. Alle Spei-
cherplätze neu eingeben! Regelgerät stromlos
schalten!
2014/30/EU (EMV-Richtlinie)
2014/35/EU (Niederspannungsrichtlinie)
FKD003_V2.2_PI_2024-03_DE
