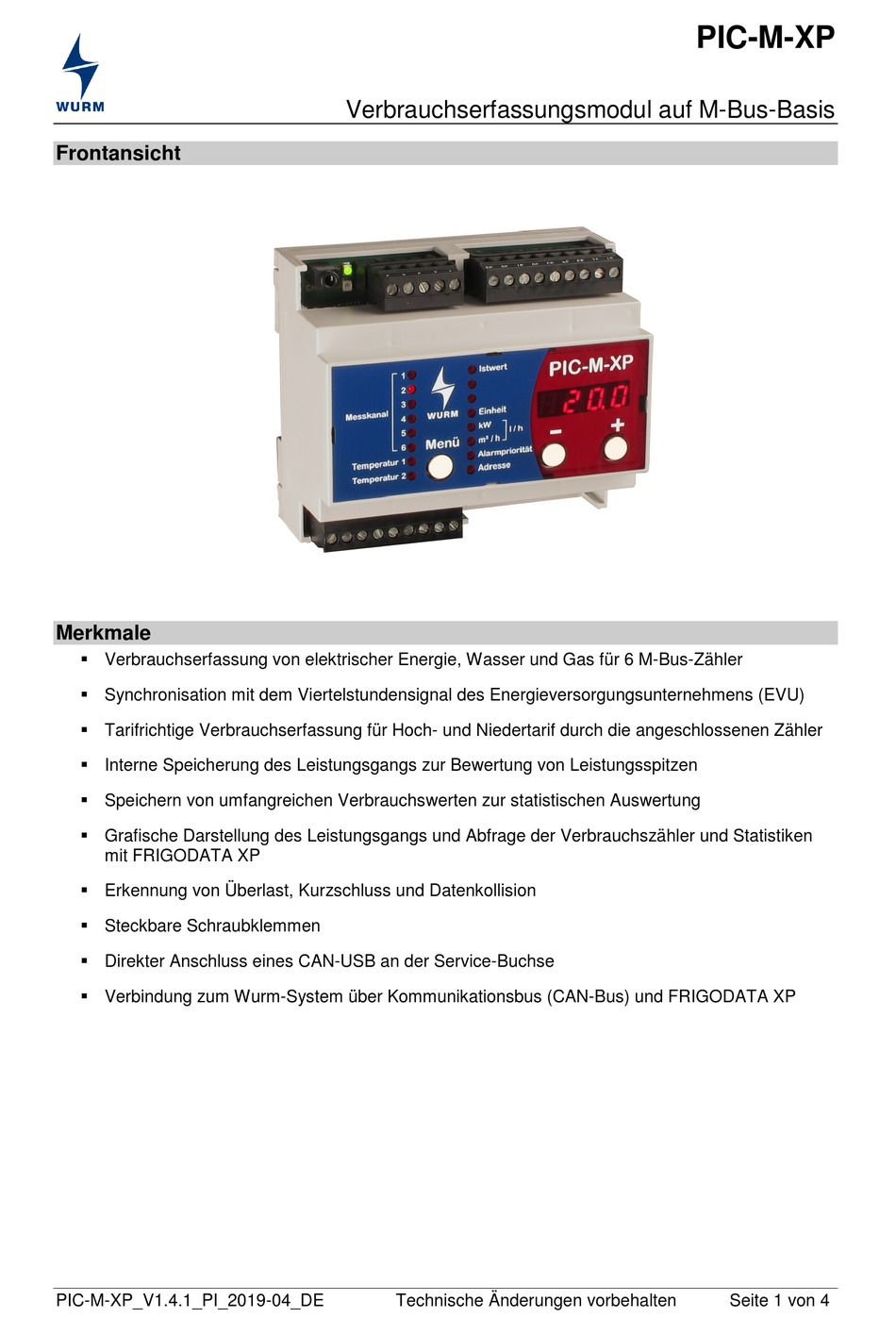

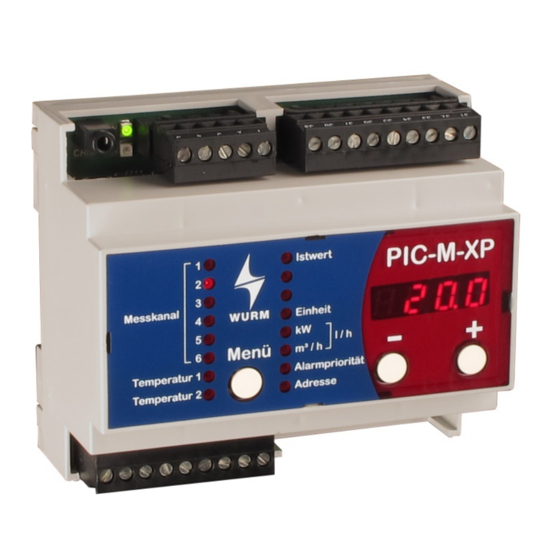

Grafische Darstellung des Leistungsgangs und Abfrage der Verbrauchszähler und Statistiken mit FRIGODATA XP Erkennung von Überlast, Kurzschluss und Datenkollision Steckbare Schraubklemmen Direkter Anschluss eines CAN-USB an der Service-Buchse Verbindung zum Wurm-System über Kommunikationsbus (CAN-Bus) und FRIGODATA XP PIC-M-XP_V1.4.1_PI_2019-04_DE Technische Änderungen vorbehalten Seite 1 von 4...
Seite 2
Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
Seite 3
PIC-M-XP Verbrauchserfassungsmodul auf M-Bus-Basis Schaltbild Anschluss Funktion Brückenschalter Schalterstellung rechts Minus-Anschluss 13 ist mit 0V-Anschluss 11 verbunden. Schalterstellung links Minus-Anschluss 13 ist nicht mit 0V-Anschluss 11 verbunden. Schalterstellung rechts Minus-Anschluss 15 ist mit 0V-Anschluss 11 verbunden. Schalterstellung links Minus-Anschluss 15 ist nicht mit 0V-Anschluss 11 verbunden.
Seite 4
PIC-M-XP Verbrauchserfassungsmodul auf M-Bus-Basis Das Gerät ist für die Hutschienenmontage vorgesehen. Das Gehäuse hat Normmaße und ist auch für die Montage in Sicherungskästen geeignet. Die Geräte sind ohne Abstand anreihbar. Setzen Sie das Gerät mit der oberen Führungskante auf die Hutschiene.
