1 HKS-G4
Hauptmodul für Kühlstellen
1.1
Frontansicht

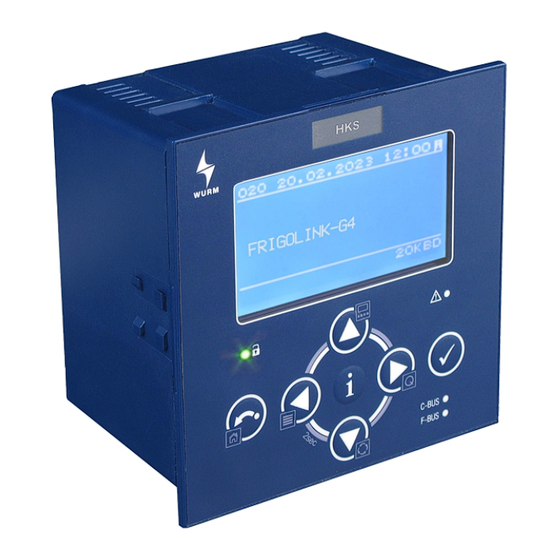

Abb. 1: Frontansicht
1.2
Merkmale
•
Regler mit Hochleistungscontroller und großem internen Speicher für komplexe Regelaufgaben
und Managementaufgaben
•
Einfache Inbetriebnahme durch Parametrierung der Kühlstellen mit Voreinstellungen aus Exper-
tendatenbank
•
Anschluss von 8 Kühlstellen-Feldmodulen
•
Adaptives Regelverfahren Frigotakt+ mit Weiterentwicklung Frigotakt-G4 für anspruchsvolle
CO
-Kälteanlagen
2
•
Intelligente EC-Abtauung
•
Intelligente EEV-Regelung mit Smartflow+
•
Regelung nach repräsentativer Warentemperatur oder Temperaturband
•
Unterscheidung von nicht verwendeten und defekten Fühlern
•
Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)
•
Integrierte Relaisausgänge
•
Mehrsprachige Menüführung (DE/EN/FR/NL)
•
G4-Bedienkonzept
•
Innovative Benutzeroberfläche mit 1-Finger-Bedienung
•
Grafik-Display mit Hintergrundbeleuchtung, Klartext, 6 Bedientasten und 1 Info-Taste
•
Kontextsensitive Hilfe mit Verlinkung zur Wurm-App paperless info
•
Direktnavigation über Quicklink
•
Austauschkompatibel zu FRIGOLINK-G3
•
CAN-Bus-Anschluss über Patchkabel und Push-In-Klemmen
•
Befestigung im Einbaurahmen oder Einzelmontage ohne Rahmen
•
Verbindung
zum
Wurm-System
FRIGODATA XP
•
Hohe Sicherheit durch galvanisch getrennte Wurm-CAN-Busse
HKS-G4_V9.3.3_PI_2024-03_DE
über
Wurm-CAN-Kommunikationsbus
Technische Änderungen vorbehalten
HKS-G4
Hauptmodul für Kühlstellen
(C-BUS)
und
1
