WURM C2C-Modbus Bedienungsanleitung

Diese Anleitung herunterladen

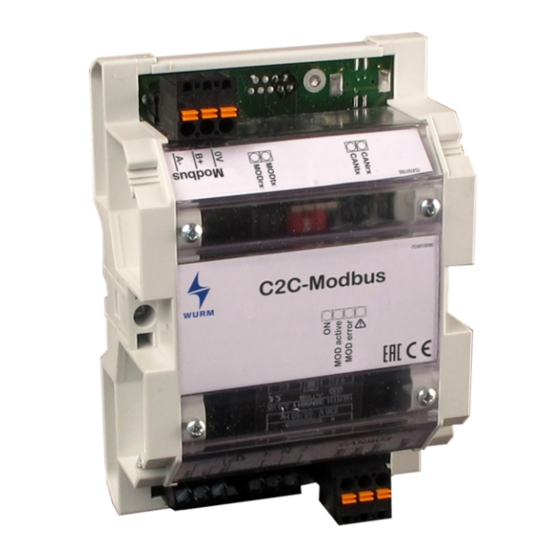

Frontansicht

Merkmale



Offenes Protokoll Modbus-RTU



Frei konfigurierbares Koppelmodul zur Einbindung von Modbus-Slave-Geräten



Überwachung der einzelnen Datenpunkte in gewählten Grenzen und durch Alarmierung



Überwachung der Modbus-Kommunikation zur Fehlerdiagnose



Überwachung der angeschlossenen Geräte



Aufzeichnung frei wählbarer Datenpunkte, max. 200



Unterstützung von 32-Bit-Ganz- und Gleitkommazahlen



Ausschreiben von bis zu 16 Datenpunkten (Prozessdaten schreiben) in den Modbus



Einlesen von bis zu 20 Datenpunkten (Prozessdaten lesen) aus dem Modbus

C2C-Modbus_V1.7.4_PI_2019-04_DE

Koppelmodul zur Aufschaltung von Modbus-Slave-Geräten

Technische Änderungen vorbehalten

C2C-Modbus

Seite 1 von 4

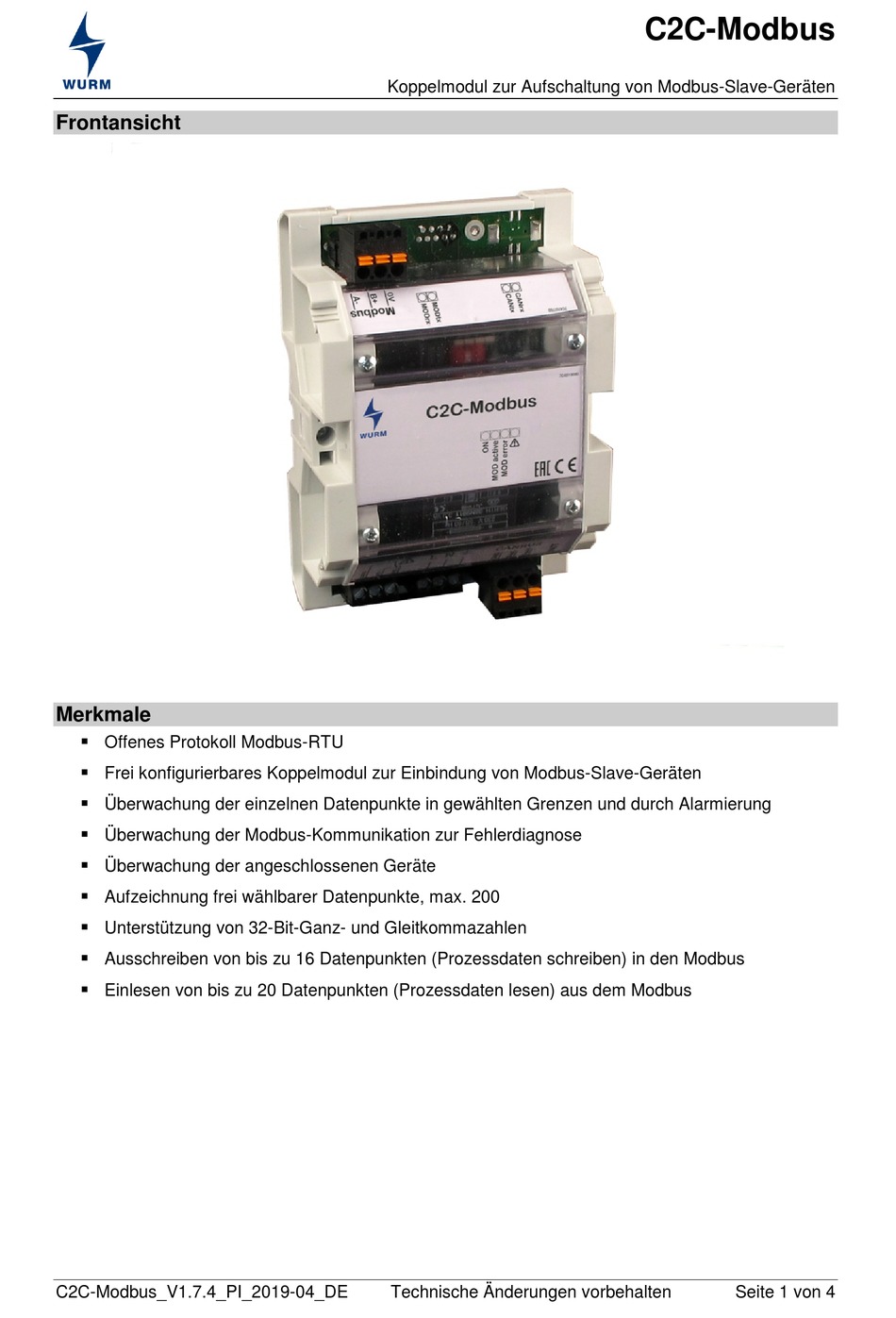

Seite 1 C2C-Modbus Koppelmodul zur Aufschaltung von Modbus-Slave-Geräten Frontansicht Merkmale  Offenes Protokoll Modbus-RTU  Frei konfigurierbares Koppelmodul zur Einbindung von Modbus-Slave-Geräten  Überwachung der einzelnen Datenpunkte in gewählten Grenzen und durch Alarmierung  Überwachung der Modbus-Kommunikation zur Fehlerdiagnose  Überwachung der angeschlossenen Geräte ...
Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
Seite 3 C2C-Modbus Koppelmodul zur Aufschaltung von Modbus-Slave-Geräten Anschlussbild HINWEIS  Die Modbus-Terminierung ist ab Werk aktiviert und darf nicht deaktiviert werden!  Der CAN-Bus-Abschlusswiderstand ist ab Werk deaktiviert und kann je nach Einbindung des Koppelmoduls im C-BUS aktiviert werden. LED-Anzeigen Zustand...
Seite 4 C2C-Modbus Koppelmodul zur Aufschaltung von Modbus-Slave-Geräten Adressierung Mit dem Adressschalter kann die C-BUS-Adresse im Bereich von 105-120 eingestellt werden. Im Auslieferungszustand ist die Adresse 105 eingestellt (Schalterstellung: Schalter 1-4 auf „OFF“). In nachfolgender Tabelle sind die Schalterstellungen und die daraus resultierenden C-BUS-Adressen dargestellt.
