1 SLD243-C
Schalterkarte für Kühlstellen
1.1
Frontansicht

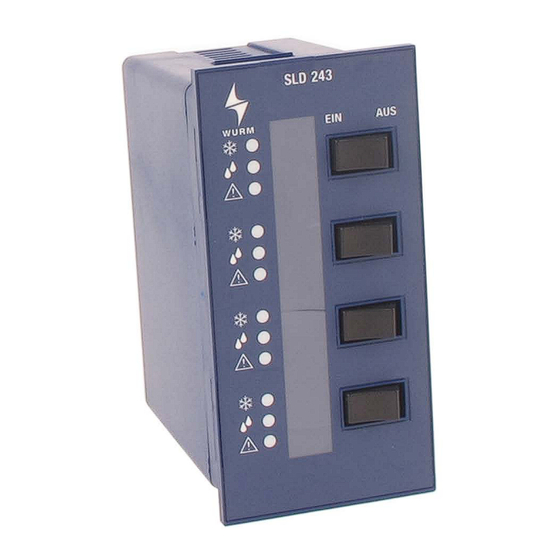

Abb. 1: Frontansicht
1.2
Merkmale
•
4 Schalter zum Einschalten und Ausschalten von Kühlstellen
•
3 LEDs je Schalter (Kühlen, Abtauen und Störung)
•
4 Schaltausgänge zur direkten Einbindung in die Steuerkreise der Kühlstellen
•
2 Schalterkarten je Hauptmodul HKS-G3/G4
•
Leichte Beschriftung der Schalter durch auswechselbaren Beschriftungsstreifen
•
Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS)
Version und Gültigkeit der Dokumentation
Version
Datum
Ab V3.0
2024-03
Alle nicht aufgeführten Versionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Be-
schreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Be-
schreibung seine Gültigkeit.
Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid
Weitere Hinweise finden Sie auf der Internetseite
SLD243-C_V3.0_PI_2024-03_DE
Stand der Dokumentation
www.wurm.de
Technische Änderungen vorbehalten
SLD243-C
Schalterkarte für Kühlstellen
1
Werbung
Verwandte Anleitungen für WURM SLD243-C
Inhaltszusammenfassung für WURM SLD243-C
- Seite 1 Alle nicht aufgeführten Versionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Be- schreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Be- schreibung seine Gültigkeit. Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid Weitere Hinweise finden Sie auf der Internetseite www.wurm.de SLD243-C_V3.0_PI_2024-03_DE...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicher- heitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anlei- tung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 3 SLD243-C Schalterkarte für Kühlstellen Anschlussbild Abb. 2: Anschlussbild Gerät montieren LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND! WARNUNG • Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge- schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! • Die Schalterkarten sind nicht zur Netztrennung bei Arbeiten an den Kühlstellen zugelassen.
- Seite 4 RoHS II Vorlage Beschriftungsstreifen Die einzelnen Schalter der Schalterkarte sind mit einem an der Gehäuseoberfläche in eine Lasche einführbaren Papierstreifen beschriftbar. Abb. 4: Vorlage Beschriftungsstreifen • Weitere Vorlagen der Beschriftungsstreifen finden Sie auch im Wurm Infocenter. HINWEIS SLD243-C_V3.0_PI_2024-03_DE Technische Änderungen vorbehalten...
