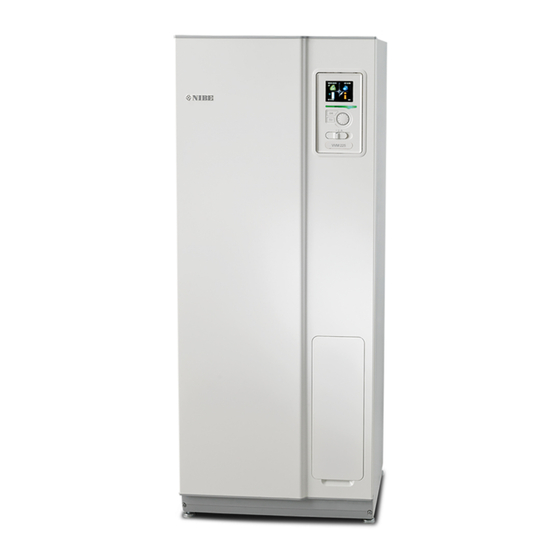

Nibe VVM 225 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Nibe Anleitungen
  4. Wärmepumpen
  5. VVM 225
  6. Benutzerhandbuch
Nibe VVM 225 Benutzerhandbuch

Nibe VVM 225 Benutzerhandbuch

Innenmodul
Vorschau ausblenden Andere Handbücher für VVM 225:
Inhaltsverzeichnis

Werbung

Quicklinks

UHB DE 2028-2
431957
Innenmodul
NIBE VVM 225
BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe VVM 225

Inhaltszusammenfassung für Nibe VVM 225

  • Seite 1 UHB DE 2028-2 BENUTZERHANDBUCH 431957 Innenmodul NIBE VVM 225...

  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vor- nehmen, erfahren Sie auf Seite Innenraumklima einstellen RAUMKLIMA BRAUCHWASSER MEINE ANLAGE INFO Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    VVM 225 – Eine ausgezeichnete Wahl 2 Die Heizungsanlage – das Herzstück des Hauses Anlagenfunktion Kontakt mit VVM 225 Wartung von VVM 225 Energiespartipps 3 VVM 225 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Innenmodul anpassen 4 Komfortstörung Info-Menü...
  • Seite 4 Kontaktinformationen Inhaltsverzeichnis NIBE VVM 225...

  • Seite 5: Wichtige Informationen

    1.9.1 Heizkurve (Verlauf der Heizkurve) 1.9.3 min. Vorlauftemp. Zubehör Die Seriennummer ist stets anzugeben.. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateur- handbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ NIBE VVM 225...

  • Seite 6: Sicherheitsinformationen

    Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken zu vermeiden. Starten Sie VVM 225 nicht, wenn die Gefahr besteht, dass das Wasser im System gefroren ist. Systemdruck Max. Min.

  • Seite 7: Symbole

    Die CE-Kennzeichnung ist für die meisten innerhalb der EU ver- kauften Produkte vorgeschrieben – unabhängig vom Herstellungs- ort. IPX1B Klassifizierung des Gehäuses als elektrotechnische Ausrüstung. Gefahr für Personen und Maschinen. Lesen Sie das Benutzerhandbuch. NIBE VVM 225 Kapitel 1 | Wichtige Informationen...

  • Seite 8: Seriennummer

    Die Seriennummer ist rechts unten an der Frontabdeckung, im Infomenü (Menü 3.1) und auf dem Typenschild angegeben. VVM 225 Seriennummer ACHTUNG! Die Seriennummer des Produkts ((14 Stellen) benötigen Sie im Service- und Supportfall. Kapitel 1 | Wichtige Informationen NIBE VVM 225...

  • Seite 9: Vvm 225 - Eine Ausgezeichnete Wahl

    Produkte und Zubehöreinheiten vorbereitet, z.B. Solarbetrieb oder eine andere externe Wärmequelle, zusätzlicher Brauchwasserspeicher, Pool und Klimatisierungssysteme mit verschiedenen Temperaturen. Das VVM 225 ist mit einem Regelgerät für eine komfortable Bedienung, eine wirtschaftliche Arbeitsweise und einen sicheren Betrieb ausgerüstet. Leicht verständliche Informationen über Status der Anlage, Zeitprogram- me und alle Temperaturen werden auf dem großen Klartextdisplay ange-...

  • Seite 10: Die Heizungsanlage - Das Herzstück Des Hauses

    0 °C -3 °C 2 °C -3 °C 0 °C Wärmequelle Värmekälla Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 225...

  • Seite 11: Anlagenfunktion

    Prozess wiederholt sich. Heizkreis Die vom Kältemittel im Kondensator abgegebene Wärmeenergie wird vom Wasser (Heizungsmedium) des Innenmoduls aufgenommen, das sich dabei auf ca. 55°C erwärmt (Vorlauftemperatur). NIBE VVM 225 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...
  • Seite 12 Der integrierte Rohrwärmetauscher des Innenmoduls befindet sich im Heizkesselteil. Das warme Heizwasser hebt die Brauchwassertemperatur Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 225...

  • Seite 13: Kontakt Mit Vvm 225

    Betriebsschalter VVM 225 USB-Anschluss An der Vorderseite der Inneneinheit befindet sich ein Bedienfeld, das zur Kommunikation mit VVM 225 verwendet wird. Hier bestehen folgende Möglichkeiten: • Ein- und Ausschalten oder Aktivierung des Notbetriebs • Einstellen der Raum- und Brauchwassertemperatur sowie Anpassen der Anlage an Ihre Wünsche...

  • Seite 14: Zurück-Taste

    Der Notbetrieb darf nur genutzt werden, wenn am Innenmodul ein Fehler aufgetreten ist. In diesem Modus wird der Verdichter abge- schaltet und die Heizpatrone aktiviert. Das Innenmoduldisplay ist ausgeschaltet und die Statuslampe leuchtet gelb. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 225...

  • Seite 15: Usb-Anschluss

    Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie nibeuplink.com auf und klicken Sie auf die Registerkarte „Software“, um die aktuelle Software für die Anlage herunterzula- den. NIBE VVM 225 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...

  • Seite 16: Menüstruktur

    Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite MEINE ANLAGE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 225...

  • Seite 17: Symbole Auf Dem Display

    Dieses Symbol zeigt an, ob „Urlaubseinstellung“ in Menü 4.7 aktiv ist. Dieses Symbol zeigt an, ob eine Verbindung zwischen VVM 225 und NIBE Uplink besteht. Dieses Symbol zeigt die aktuelle Ventilatorgeschwindigkeit an, wenn diese von der Normalgeschwindigkeit abweicht. Zubehör erforderlich.

  • Seite 18: Steuerung

    Markieren Sie die gewünschten Optionen. Eine Option ist vor- gewählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestäti- gen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 225...

  • Seite 19: Wert Einstellen

    Sie das Wählrad nach links, um den Wert zu ver- ringern. Drücken Sie die OK-Taste, um den eingestellten Wert zu be- stätigen. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzurufen. NIBE VVM 225 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...

  • Seite 20: Verwendung Der Virtuellen Tastatur

    Sie die Zurück-Taste. Wenn für ein Menü nur ein Zeichensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie „OK“ und drücken Sie die OK- Taste. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 225...

  • Seite 21: Zwischen Seiten Blättern

    So rufen Sie den Hilfetext auf: Markieren Sie das Hilfesymbol per Wählrad. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. NIBE VVM 225 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...

  • Seite 22: Wartung Von Vvm 225

    Wartung von VVM 225 REGELMÄßIGE KONTROLLEN Ihr Innenmodul ist quasi wartungsfrei und erfordert nach der Inbetrieb- nahme lediglich minimale Unterhaltsmaßnahmen. Es wird jedoch emp- fohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Im Falle einer Störung wird auf dem Display eine Betriebsstörungsmel- dung in Form verschiedener Alarmtexte ausgegeben.
  • Seite 23 Sicherheitsventil VVM 225 ist mit zwei Sicherheitsventilen versehen: einem für den Brauchwasserspeicher und einem für das Klimatisierungssystem. Bei VVM 225 E EM 3x400V ist das Sicherheitsventil für den Brauchwas- serspeicher extern montiert. Am Sicherheitsventil des Brauchwasserspeichers tritt nach der Brauch- wasserentnahme bisweilen Wasser aus.

  • Seite 24: Druck Kontrollieren

    Druck kontrollieren VVM 225 ist mit einem Manometer ausgestattet, das den Druck im Heizkreis anzeigt. Der Druck sollte zwischen 0,5 und 1,5 bar liegen, er schwankt jedoch bei Temperaturänderungen. Wenn der Druck oft auf 0 bar absinkt oder auf 2,5 bar ansteigt, sollten Sie Ihren Installateur mit einer Fehlersuche beauftragen.

  • Seite 25: Energiespartipps

    • Öffnen Sie die Thermostatventile vollständig (mit Ausnahme der Zim- mer, in denen ein kühleres Klima gewünscht wird). Die Thermostate drosseln den Volumenstrom im Heizsystem, was VVM 225 mit einer höheren Temperatur auszugleichen versucht. Dadurch muss das Sys- tem mehr arbeiten und verbraucht auch entsprechend mehr Energie.
  • Seite 26 % des Energiförbrukning fördelat över året Jahresverbrauchs mars april juni juli Månad Monat Wird die Innentemperatur um ein Grad erhöht, steigt der Energiever- brauch um ca. 5%. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 225...
  • Seite 27 Beispiel: Eine Familie mit 2 Kindern in einem Eigenheim mit 1 Fernseher, 1 Digitalreceiver, 1 DVD-Player, 1 Spielkonsole, 2 Computern, 3 Stereo- anlagen, 2 Glühlampen auf der Toilette, 2 Glühlampen im Bad, 4 NIBE VVM 225 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...

  • Seite 28: Stromzähler

    über dem zukünftigen Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelverschiebung der Heizkurve und Thermostatventile in der Woh- nung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 225...

  • Seite 29: Vvm 225 - Zu Ihren Diensten

    Vorrang besitzt). "aktiv" wird angezeigt, wenn eine zeitliche Steuerungsoption aktiv ist, ansonsten erscheint " aus". erweitert Einstellung der Heizkurve, Anpassung mit externem Anschluss, Minimalwert für Vorlauftemperatur, Raumfühler, Kühlfunktion und +Ad- just. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 30: Temperatureinstellung (Ohne Aktivierten Raumfühler)

    Temperatureinstellung (ohne aktivierten Raumfühler): Einstellbereich: -10 bis +10 Werkseinstellung: 0 Das Display zeigt den eingestellten Wert für die Heizung an (Parallelverschiebung der Heizkurve). Um die Innenraumtemperatur anzuheben oder abzusenken, er- Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 31: Einstellung Der Relativen Luftfeuchtigkeit: (Zubehör Erforderlich)

    Das Menü erscheint nur, wenn Begr. RL im Raum in Menü 5.3.16 aktiviert ist. Das Display zeigt den eingestellten Wert für die relative Luftfeuchtigkeit an. Um zu ändern, wie VVM 225 im Verhältnis zur relativen Luftfeuchtigkeit arbeitet, erhöhen oder verringern Sie den angegebenen Wert im Display.

  • Seite 32: Ventilation (Zubehör Erforderlich)

    Wenn die Zeit abgelaufen ist, kehrt die Ventilationsgeschwindigkeit zur normalen Einstellung zurück. Die einzelnen Rückstellzeiten können bei Bedarf in Menü 1.9.6 geändert werden. Nach jeder Geschwindigkeitsoption erscheint in Klammern die Ventilatorgeschwin- digkeit (in Prozent). Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 33: Zeitliche Steuerung

    (der Einstellung in Menü 1.1) angepasst. Um die Raumtemperatur um ein Grad zu ändern, genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 34 Vergleich zu Menü 1.1 geändert werden soll. Wenn ein Raumfühler installiert ist, wird die gewünschte Raumtemperatur in °C eingestellt. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...
  • Seite 35 Dabei lassen sich maximal zwei verschiedene Zeitperioden pro Tag festlegen. Schema Aktiviert ZEITLICHE STEUERUNG KÜHLUNG 1.3.2 Schema 1 Schema 2 aktiviert alle 21:30 - 06:00 Zeitperiode Anpassung Konflikt NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 36 1.3.3 Hier können Sie zeitlich steuern, inwiefern die Ventilation in der Wohnung ange- hoben oder gesenkt werden soll. Dabei lassen sich maximal zwei verschiedene Zeitperioden pro Tag festlegen. Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...
  • Seite 37 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 38 Nachtabsenkung Einstellung der Nachtkühlungsfunktion. +Adjust Einstellung des Einflusses von +Adjust auf die berechnete Vorlauftem- peratur für die Fußbodenheizung. Je höher der Wert, desto größer der Einfluss. KURVE Menü Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...
  • Seite 39 Innenraumtemperatur. Hier können Sie die Heizkurve auswählen und außerdem ablesen, wie sich die Vorlauftemperatur bei verschiedenen Außenlufttemperatu- ren ändert. Wenn eine Kühlung verfügbar ist, können ähnliche Einstellungen für die Kühlkurve vorgenommen werden. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 40: Kühlung In Zweirohrsystemen

    Sie die Parallelverschiebung der Kurve um einen Schritt. Kühlung in Zweirohrsystemen VVM 225 bietet eine integrierte Funktion für die Kühlung im Zweirohrsystem bis zu 17 °C (Werkseinstellung: 18 °C). Dazu muss die Außeneinheit eine Kühlung unterstützen. (Siehe Installateurhandbuch für die Luft-/Wasserwärmepumpe.) Wenn die Außeneinheit eine Kühlung ausführen darf, sind die Kühlmenüs auf...

  • Seite 41: Temperatureinstellung (Mit Installiertem Und Aktiviertem Raumfühler)

    Wenn ein Raumfühler installiert und aktiviert ist, wird die gewünschte Raumtemperatur (°C) eingestellt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System separat vorgenommen werden. MIN. VORLAUFTEMP. Menü 1.9.3 NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 42: Raumfühlereinstellungen

    Wenn z.B. Kellerräume stets leicht beheizt werden sollen (auch im Sommer), kann der Wert erhöht werden. Eine Erhöhung des Werts in "Heizungsstopp" Menü 4.9.2 kann ebenfalls erforderlich sein "Automoduseinst.". RAUMFÜHLEREINSTELLUNGEN Menü 1.9.4 Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 43: Kühleinstellungen (Zubehör Erforderlich)

    Klimatisierungssystem) eine instabile Raumtempe- ratur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschrie- benen Einstellungen für jedes einzelne System vorgenommen werden. KÜHLEINSTELLUNGEN (ZUBEHÖR ERFORDERLICH) Menü 1.9.5 NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 44: Sollwert Kühl-/Heizfühler

    Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 1,0 larm rumsgivare kyla Einstellbereich: ein/aus Werkseinstellung: aus Start aktive Kühlung Einstellbereich: 10 – 300 Werkseinstellung: 0 Gradminuten Kühlung Einstellbereich: -3000 – 3000 Kühlgradminuten Werkseinstellung: 0 Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 45: Kühlpumpendrehzahl

    Kühlpumpendrehzahl Einstellbereich: 1 – 100% Werkseinstellung: 70% Sie können VVM 225 nutzen, um das Haus in der warmen Jahreszeit zu kühlen. ACHTUNG! Bestimmte Einstellungsoptionen erscheinen nur, wenn deren Funktion in VVM 225 installiert und aktiviert ist. Delta bei +20 °C Hier stellen Sie die gewünschte Temperaturdifferenz zwischen Vor- und Rücklauf...
  • Seite 46 Hier stellen Sie ein, wie weit die Raumtemperatur über die gewünschte Tempe- ratur steigen darf, bevor VVM 225 in den Kühlbetrieb schaltet. larm rumsgivare kyla Hier stellen Sie ein, ob VVM 225 einen Alarm ausgeben soll, falls der Raumfühler während des Kühlbetriebs deaktiviert wird oder kaputt geht. Start aktive Kühlung Kapitel 3 | VVM 225 –...

  • Seite 47: Ventilatorrückstellzeit (Zubehör Erforderlich)

    Zeit zw. Heizung und Kühlung Diese Option ist nur bei Zweirohrsystemen verfügbar. Hier legen Sie fest, wie lange VVM 225 warten soll, bis nach Ende des Kühlbe- triebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). VENTILATORRÜCKSTELLZEIT (ZUBEHÖR ERFORDERLICH) Menü...

  • Seite 48: Außentemperaturpunkt

    Punktverschieb. 1.9.8 Einstellbereich: -40-30°C Außentemperaturpunkt °C Werkseinstellung: 0°C Kurvenänderung °C Kurvenänderung Vorlauftemp. °C Einstellbereich: -10-10°C Werkseinstellung: 0°C Außentemp. °C Hier können Sie eine Heizkurvenänderung bei einer bestimmten Außenlufttem- Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 49: Nachtabsenkung (Zubehör Erforderlich)

    („min. Diff. Außen- und Abluft“) und die Ablufttemperatur über dem Vorgabewert („Starttemp. Abluft“) liegen, stellen Sie die Ventilation auf Dreh- zahlstufe 4, bis eine der Bedingungen nicht mehr erfüllt ist. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 50 Vorlauftemperatur haben soll. Je höher der Wert, desto größer der Einfluss. * Unterstützung für +Adjust erforderlich HINWEIS! +Adjust muss zuerst im Menü 5.4 für Software-Eingänge/-Ausgänge ausgewählt werden. Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 51: Brauchwasserkapazität Einstellen

    Urlaubseinstellung und Zeitprogramm gleichzeitig aktiv sind (Urlaubseinstellung hat dabei Vorrang). "aktiv" erscheint, wenn ein Teil des Zeitprogramms aktiv ist. Ansonsten wird "aus" angezeigt. erweitert Einstellung einer periodischen Erhöhung der Brauchwasser- temperatur. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 52 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestäti- gung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt VVM 225 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 53 Zeit für den betreffenden Tag deaktiviert, indem eine identische Start- und Stoppzeit angegeben wird. Bei Nutzung der Zeile „alle“ werden alle Tage im Zeitraum gemäß dieser Zeile eingestellt. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 54: Periodische Erhöhung

    Menü Menü erweitert erscheint mit orangefar- erweitert2.9 benem Text und ist für fortgeschrittene Benutzer vorgesehen. Dieses Menü be- sitzt mehrere Untermenüs. periodische erhöhung BW-Zirk. PERIODISCHE ERHÖHUNG Menü 2.9.1 Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...
  • Seite 55 Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebs- zyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwischen den Betriebszyklen inaktiv sein soll. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 56: Informationen Abrufen

    Verdichter der Wärmepumpe an. ZH-Info zeigt Informationen zu den Betriebszeiten der Zusatzheizung an usw. Alarmprotokoll zeigt die letzten Alarme an. Innentemperaturprotokoll mittlere Innentemperatur für das letzte Jahr, wochenweise. Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 57: Serviceinfo

    Anzahl der Starts: nommen werden. Ges.betr.zeit: 195 h Die Informationen können über mehrere Seiten verteilt sein. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. ZH-INFO Menü NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 58 Um bei einem Alarm den Betriebszu- stand anzuzeigen, markieren Sie den betreffenden Alarm und drücken die OK- Taste. Alarmprotokoll3.4 Außentemperatur Kond.rücklauf Kond.vorlauf Brauchwasserbereitung Vorlauftemp. Verdampfer Betriebszeit betriebsmodus Alarminformationen. Menü Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 59: Innentemperaturprotokoll

    Betriebs. Die Statusinformation zeigt den gewählten Betriebsmodus an. meine Symbole Einstellung der Symbole in der Benutzerschnittstelle des Innenmoduls, die bei geschlossener Tür an der Abdeckung angezeigt werden sollen. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 60 Urlaubseinstellung eingestellt haben, diese zurzeit aber nicht aktiv ist, "aktiv" zeigt an, ob ein Teil der Urlaubseinstellung aktiv ist, sonst wird " aus" angezeigt. erweitert Einstellung des Betriebsmodus für das Innenmodul. Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 61: In Den Zugehörigen Untermenüs Nehmen

    Temperaturgrenzen (Start- und Stopptemperatur) die Poolerwärmung stattfinden soll. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet VVM 225 die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten. ACHTUNG! Die Starttemperatur kann auf einen Wert gestellt werden, der über der Stopptemperatur liegt.

  • Seite 62: Neue Verbindungszeichenfolge Anfordern

    Alle Benutzer trennen Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. Die Anlage kommuniziert jetzt mit NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 63: Automatische Einstellung (Dhcp)

    HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE Uplink überwachen oder steuern, ohne zuvor eine neue Verbindungszeichenfolge anzufordern. TCP/IP-EINSTELLUNGEN Menü 4.1.3.8 Hier können Sie die TCP/IP-Einstellungen TCP/IP-Einstellungen 4.1.3.8 für Ihre Anlage vornehmen. Automatische Einstellung...

  • Seite 64: Proxyeinstellungen

    Markieren Sie "bestätigen" und drücken Sie die OK-Taste. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. SMS (ZUBEHÖR ERFORDERLICH) Menü 4.1.4 Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...
  • Seite 65 "SG Ready" beeinflusst werden darf. Wenn für „SG Ready“ die Option „Niedriger Preis“ eingestellt ist, wird die Stopptemperatur für das Brauchwasser bei ausschließlichem Verdichterbetrieb (Elektroheizpatrone nicht zulässig) so hoch wie möglich eingestellt. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 66 Stopptemperatur) um 1 °C erhöht. Im Überkapazitätsmodus „SG Ready“ wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss in Ihrer VVM 225 angeschlossen und aktiviert sein. SMART PRICE ADAPTION™ Menü 4.1.6 Raumtemp. beeinflussen smart price adaption 4.1.6...

  • Seite 67: Kühlung Beeinflussen

    Kosteneinsparungen bei einem Stromtarif ermöglichen, der auf Stundenpreisen basiert. Die Funktion ruft die Stundenprei- se für die kommenden 24 h über NIBE Uplink ab. Daher werden eine Internet- verbindung und ein NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um Smart price adaption™ auszuschalten.

  • Seite 68: Einstellungen

    System die jeweils CO2- neutralste Energiequelle nutzen soll. * Wählen Sie unter Einstellungen die Rege- lungsmethode „CO “ aus, um dieses Menü einzublenden. EINSTELLUNGEN Menü 4.1.8.1 Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...
  • Seite 69 Die Einstellung wird für jede einzelne Energiequelle vorgenommen. Spotpreise sind nur bei einem Stromvertrag auf Stundenpreisbasis verfügbar. * Die Währung richtet sich nach dem ausgewählten Land. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 70 Perioden lassen sich bis zu vier Periode Periode verschiedene Wochentagsperioden Periode (montags bis freitags) oder vier verschie- Periode dene Wochenendperioden (samstags und sonntags) definieren. TARIFPERIODE, EXT. MV-ST. Menü 4.1.8.6 Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 71: Solarstrom (Zubehör Erforderlich)

    Perioden lassen sich bis zu vier Periode verschiedene Wochentagsperioden Periode (montags bis freitags) oder vier verschie- dene Wochenendperioden (samstags und sonntags) definieren. SOLARSTROM (ZUBEHÖR ERFORDERLICH) Menü 4.1.10 NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 72: Vorrang Für Haushaltsstrom (Eme 20)

    Werkseinstellung: aus Hier legen Sie fest, welcher Teil der Anlage (Raumtemperatur, Brauchwasser- temperatur) am Solarenergieüberschuss beteiligt werden soll. Wenn die Solarzellen mehr Strom produzieren als VVM 225 erfordert, wird die Temperatur im Gebäude angepasst und bzw. oder die Brauchwassertemperatur erhöht.

  • Seite 73: Funktionen

    In diesem Betriebsmodus ist der Verdichter nicht aktiv, nur die Zusatzheizung wird verwendet. ACHTUNG! Bei Auswahl von Modus "Nur Zusatzheiz." wird der Verdichter deakti- viert und die Betriebskosten steigen. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 74: Uhrzeit Und Datum

    3 Symbole auswählen. Bei der Analoguhr Auswahl von mehr Symbolen wird die Digitaluhr zuerst getätigte Auswahl überschrieben. Die Symbole erscheinen in der gewähl- ten Reihenfolge. UHRZEIT UND DATUM Menü Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 75: Urlaubseinstellung

    Heizkurve eingestellt. Um die Raumtemperatur um ein Grad zu ändern, genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. Diese Einstellung gilt für alle Klimatisierungssysteme ohne Raumfühler. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 76 Text und ist für fortgeschrittene Vorrangschaltung Benutzer vorgesehen. Dieses Menü be- sitzt mehrere Untermenüs. Automoduseinst. Gradminuteneinstellung werks. Voreinst. Benutzer Schema Blockierung Zeitplan SR-Modus Menü 4.9.1 Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 77: Vorrangschaltung

    Werkseinstellung: 25 Heizungsstopp °C °C ZH-Stopp Heizungsstopp Filterzeit Einstellbereich: -20 – 40°C Werkseinstellung: 17 ZH-Stopp Einstellbereich: -25 – 40°C Werkseinstellung: 5 Filterzeit Einstellbereich: 0-48 h Werkseinstellung: 24 h NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...

  • Seite 78: Gradminuteneinstellung

    Verdichter bzw. die Zusatzheizung starten oder stoppen soll. ACHTUNG! Ein höherer Wert für "Start Verdichter" bewirkt häufigere Verdichter- starts, was zu einem höheren Verdichterverschleiß führt. Ein zu gerin- ger Wert kann eine ungleichmäßige Innentemperatur verursachen. Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 79: Hier Können Sie Alle Einstellungen Auf

    Zeitperiode: Hier werden Start- und Stoppzeit für den gewählten Tag des Zeitpro- gramms festgelegt. Blockierung: Hier wird die gewünschte Blockierung ausgewählt. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 80 Sie den Schall tagsüber senken und nachts noch einmal zusätzlich reduzieren. Wenn ein Zeitprogramm aktiv ist, erscheint das Symbol für den "schallreduzierten Modus" im Hauptmenü beim Symbol für das Innenmodul. Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...
  • Seite 81 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. NIBE VVM 225 Kapitel 3 | VVM 225 – zu Ihren Diensten...
  • Seite 82 EB101 kann eine „Ventilatorenteisung“ ergän- zend zur automatisch stattfindenden Ent- Ventilatorenteisung eisung erforderlich sein. Zur Aktivierung wird die Menüoption „Ventilatorentei- sung“ ausgewählt. Daraufhin findet eine einmalige Enteisung statt. Kapitel 3 | VVM 225 – zu Ihren Diensten NIBE VVM 225...

  • Seite 83: Komfortstörung

    4 Komfortstörung In den allermeisten Fällen erkennt VVM 225 eine Betriebsstörung (die eine Einschränkung des Komforts bewirken kann) und zeigt diese per Alarm sowie Meldungen mit auszuführenden Maßnahmen auf dem Display an. Info-Menü Das Menü 3.1 im Menüsystem der Inneneinheit enthält alle Messwerte dieser Anlage.
  • Seite 84 Wird der Alarm nicht zurückgesetzt, beauftragen Sie Ihren Installateur mit der Ausführung der erforderlichen Maßnahmen. HINWEIS! Die Seriennummer des Produkts (14-stellig) benötigen Sie im Service- und Supportfall. Siehe Kapitel Seriennummer, Seite 8. Kapitel 4 | Komfortstörung NIBE VVM 225...

  • Seite 85: Fehlersuche

    Wird die Betriebsstörung nicht auf dem Display angezeigt, kann folgender Tipp hilfreich sein: Grundlegende Maßnahmen Kontrollieren Sie zunächst Folgendes: • Position des Schalters . • Gruppen- und Hauptsicherungen der Wohnung. • FI-Schutzschalter für die Wohnung. • Korrekt eingestellter Leistungswächter. NIBE VVM 225 Kapitel 4 | Komfortstörung...
  • Seite 86 Sie einen höheren Wert für „ZH-Stopp“ in Menü 4.9.2 fest. – Wählen Sie im Modus "manuell" die Option "ZH" aus. – Die Brauchwasserbereitung erfolgt mit VVM 225 im Modus „manu- ell“. Wenn keine Luft-Wasser-Wärmepumpe vorhanden ist, muss „ZH“ aktiviert sein.

  • Seite 87: Niedrige Raumtemperatur

    Thermostate zu drosseln. Siehe Abschnitt „Energiespartipps“ für ausführlichere Informationen zur optimalen Thermostateinstellung. • VVM 225 in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „Heizungsstopp“ in Menü 4.9.2 fest.

  • Seite 88: Hohe Raumtemperatur

    Nachfüllbedarf an Ihren Installateur. Der Verdichter der Luft-Wasser-Wärmepumpe startet nicht • Es gibt weder Heiz- noch Kühlbedarf (Zubehör für Kühlung erforderlich). – VVM 225 fordert weder Heizung noch Kühlung oder Brauchwasser- wärme an. • Verdichter aufgrund von Temperaturbedingungen blockiert. – Warten Sie, bis die Temperatur im Betriebsbereich des Produkts liegt.

  • Seite 89: Nur Zusatzheizung

    UMSCHALTEN DER ANLAGE IN DEN ZUSATZHEIZUNGSMODUS Rufen Sie Menü 4.2 betriebsmodus auf. Markieren Sie "Nur Zusatzheiz." mithilfe des Wählrads und drücken Sie die OK-Taste. Drücken Sie die Zurück-Taste, um zu den Hauptmenüs zurückzukeh- ren. NIBE VVM 225 Kapitel 4 | Komfortstörung...

  • Seite 90: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem zugehörigen Handbuch für Installateure (nibe.de). Kapitel 5 | Technische Daten NIBE VVM 225...

  • Seite 91: Glossar

    Die Heizkurve bestimmt u.a. anhand der Außenlufttemperatur, welche Temperatur vom Innenmodul geliefert werden soll. Bei Auswahl eines hohen Werts wird das Innenmodul angewiesen, bei einer niedrigen Au- ßenlufttemperatur viel Wärme zu liefern, um ein angenehmes Innenklima sicherzustellen. NIBE VVM 225 Kapitel 6 | Glossar...

  • Seite 92: Raumtemperaturfühler

    RAUMTEMPERATURFÜHLER Ein im Innenbereich platzierter Fühler. Dieser Fühler informiert das Innen- modul über die Innenraumtemperatur. RÜCKLAUF Leitung, in der das Wasser vom Heizsystem des Hauses (Heizkörper/Heiz- rohrwärmeübertrager) zurück zum Innenmodul transportiert wird. Kapitel 6 | Glossar NIBE VVM 225...

  • Seite 93: Rücklauftemperatur

    Wärmepumpe Brauchwasserwärme erzeugt, leitet das Ventil das Medium zum Brauchwasserteil. ZUSATZHEIZUNG Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solarkollektoren, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernheizung handeln. NIBE VVM 225 Kapitel 6 | Glossar...

  • Seite 94: Sachregister

    Anlage anpassen, 59 Anlagendaten, 5 Informationen abrufen, 56 Anlagenfunktion, 11 Innenklima einstellen, 29 Bedienfeld, 13 Kennzeichnung, 7 Display, 13 Kontakt mit VVM 225, 13 OK-Taste, 14 Bedienfeld, 13 Schalter, 14 Menüstruktur, 16 Statuslampe, 14 Wählrad, 14 Zurück-Taste, 14 Menü auswählen, 18 Betriebsstörung...
  • Seite 95 Symbole, 7 Technische Daten, 90 Verwendung der virtuellen Tasta- tur, 20 VVM 225 – Eine ausgezeichnete Wahl, 9 VVM 225 – zu Ihren Diensten, 29 Anlage anpassen, 59 Brauchwasserkapazität einstel- len, 51 Informationen abrufen, 56 Innenklima einstellen, 29 Wählrad, 14...

  • Seite 99: Kontaktinformationen

    Tel: +7 831 419 57 06 E-mail: kuzmin@evan.ru www.nibe-evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46 (0)433 27 3000 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu.
  • Seite 100 WS version: a798 WS release date: 2020-06-17 07:45 Publish date: 2020-07-07 11:25 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Pro- duktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor.
