Inhaltszusammenfassung für Nibe F135

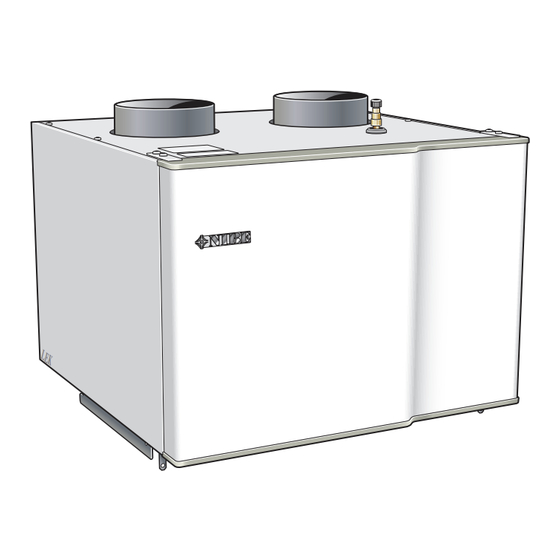

- Seite 1 Installateurhandbuch NIBE™ F135 Abluftmodul IHB DE 1622-4 331434...
- Seite 3 5 Elektrische Anschlüsse Allgemeines Anschlüsse Anschlussmöglichkeiten 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Inbetriebnahme und Kontrolle 7 Komfortstörung Infomenü Innenmodul Alarmverwaltung (NIBE Inneneinheit) Fehlersuche 8 Zubehör Oberschrank 9 Technische Daten Maße und Abstandskoordinaten Technische Daten Energieverbrauchskennzeichnung Schaltplan NIBE™ F135...
- Seite 4 1 Wichtige Informationen Seriennummer Sicherheitsinformationen Die Seriennummer befindet sich links oben auf F135. In diesem Handbuch werden Installations- und Service- vorgänge beschrieben, die von Fachpersonal auszufüh- ren sind. Dieses Produkt darf nur dann von Perso- nen (einschl. Kindern) mit eingeschränk- ten körperlichen bzw.
- Seite 5 Anmerkung Unter- Datum ✔ schrift Ventilation, Abluft (Seite 15) Einstellung des Luftvolumenstroms Abluftfilter Heizungsmedium (Seite 23) System gespült System entlüftet Umwälzpumpe eingestellt Durchflusseinstellung Heizungsmedium Kesseldruck Strom (Seite 20) Angeschlossene Spannungsversorgung 230 V Gruppensicherungen NIBE™ F135 Kapitel 1 | Wichtige Informationen...
- Seite 6 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...
- Seite 7 10-25 und stabil aufzustellen. 30 - 50 mm 10-50* 10-50* F135 ist mit der Rückseite an einer Wand zu positionie- ■ ren. Montieren Sie Konsolen oder positionieren Sie F135 an einer Außenwand eines geräuschunempfind- lichen Raums, um Geräuschbelästigungen auszuschlie- ßen. Ist dies nicht möglich, sollte auf jeden Fall eine Platzierung an Schlaf- und Wohnzimmerwänden ver-...
- Seite 8 Der beiliegende Komponentensatz befindet sich auf dem Produkt. Luftstutzen Schalldämpfer Filterkassette 4-polige Anschlussklemme 6-poliger Fühleranschluss 2 Konsolen 6 Muttern 6 Schrauben 4 Unterleg- scheiben Drainageschlauch Ø 20 mm Umwälzpumpe L=2200 mm Stromversorgungskabel Kommunikationskabel Drosselscheibe Ø 22 mm Kapitel 2 | Lieferung und Transport NIBE™ F135...
- Seite 9 4. Die Montage erfolgt in umgekehrter Reihenfolge. L E K 1. Lösen Sie Schrauben für das Sperrblech auf F135. 2. Schieben Sie die Abdeckung nach oben und ziehen Sie sie zu sich heran. 3. Ziehen Sie die Abdeckung zu sich heran.
- Seite 10 3 Konstruktion des Abluftmoduls XL43 BT77 XL44 BT12 QM25 GQ10 EB10 BT76 BT16 QN20 BT13 Kapitel 3 | Konstruktion des Abluftmoduls NIBE™ F135...
- Seite 11 Fühler, Heizkreisrücklauf vor Kondensator BT16 Verdampferfühler Ventilation BT76 Fühler, Enteisung Ventilator BT77 Fühler, Lufteintritt HQ12 Luftfilter Sonstiges Datenschild Seriennummernschild Nicht auf der Abbildung sichtbar. Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. NIBE™ F135 Kapitel 3 | Konstruktion des Abluftmoduls...
- Seite 12 Weise gibt die Luft Energie an das Kältemittel ab. vorgenommen werden. Das Kältemittel wird daraufhin in einem Verdichter F135 darf nur stehend installiert werden. Alle Anschlüsse komprimiert, wobei sich die Temperatur deutlich erhöht. sind mit Glattrohren für Klemmringkupplungen versehen.
- Seite 13 Rohrabmessungen Maße und Rohranschlüsse Anschluss XL8 Austritt des Heizungsmediums Außen- (mm) durchm. XL9 Eintritt des Heizungsmediums Außen- (mm) durchm. WM2 Überlaufabflussleitung Innen- (mm) durchm. NIBE™ F135 Kapitel 4 | Rohr- und Luftanschlüsse...
- Seite 14 2. Löcher gemäß Maßskizze in die Wand bohren. ebenfalls auf einer geeigneten ebenen Oberfläche plat- 3. Konsolen an der Wand anschrauben. ziert werden. 4. Schrauben Sie F135 an den Konsolen mit den mitge- lieferten M5-Schrauben und Muttern fest. HINWEIS! Stellen Sie sicher, dass die Halterungen in den vorgesehenen Aussparungen am Abluftmodul sitzen.
- Seite 15 Anschluss an Inneneinheit und Abluftinstallation Luft-/Wasserwärmepumpe F135 ist gemäß den Vorgaben in diesem Handbuch an- zuschließen. XL8 und XL9 werden mit dem Rücklauf zwischen Innen- Die Installation ist gemäß den geltenden Bestimmungen einheit und Luft-/Wasserwärmepumpe verbunden. Der auszuführen. Schmutzfilter muss vor F135 montiert werden, um das Anhaften von Schmutz in F135 zu verhindern.
- Seite 16 Anschluss NIBE-Luft-/Wasserwärmepumpe Der Bedarf für F135 wird über die Inneneinheit im System geregelt. Auch Pumpe und Ventilatordrehzahl werden über das Menü in der Inneneinheit gesteuert. Kapitel 4 | Rohr- und Luftanschlüsse NIBE™ F135...
- Seite 17 Außenluftwärmepumpe und F135 angeschlos- sen werden. Bei Vorhandensein eines Pools muss F135 zwischen Vierrohrkühlung und Pool angeschlossen werden. Der Bedarf für F135 wird über die Inneneinheit im System geregelt. Auch Pumpe und Ventilatordrehzahl werden über das Menü in der Inneneinheit gesteuert.
- Seite 18 3. Schneiden Sie mit einem scharfen Messer exakt an liert werden. Alternativ kann der beiliegende Schalldämp- der Innenkante des äußeren Rings entlang. Der fer in F135 installiert werden. Kunststoff ist an dieser Stelle für eine einfache Ab- Der Anschluss sollte mittels flexibler Schläuche erfolgen.
- Seite 19 Für die Fortluft darf kein Kanal in gemauertem Schornstein verwendet werden. Luftvolumenströme (Abluft) Schließen Sie F135 so an, dass die gesamte Abluft, abge- sehen von der Dunstabzugshaube (Küchenabzug), durch den Verdampfer (EP1) im Abluftmodul strömt. Der mini- male Luftvolumenstrom muss den geltenden Normen entsprechen.
- Seite 20 Aufsicht eines zugelassenen Installateurs vorgenommen werden. Vor dem Isolationstest des Gebäudes darf F135 nicht ■ angeschlossen werden. Ein Schaltplan für F135 befindet sich auf Seite 34. ■ Signalkabel für externe Schaltkontakte dürfen nicht ■ in der Nähe von Starkstromleitungen verlegt werden.
- Seite 21 (AA3-X4) mit der vierpoligen Anschlussklemme X11:1 (15), X11:2 (14) und X11:3 (13). Verbinden Sie das Kommunikationskabel der Umwälz- pumpe mit der sechspoligen Anschlussklemme in F135 X10:1 (Blue), X10:2 (Brown) und X10:6 (Black). Verwenden Sie einen 3-Leiter mit einem Mindestkabel- querschnitt von 0,5 mm².
- Seite 22 1 2 3 4 5 6 7 8 9 10 11 12 Anschluss des Absperrventils (QN44) Verbinden Sie den Motor (QN44) mit AA5-X9:2 (Signal), AA5-X9:1 (N) und AA5-X10:2 (230 V). Gerätegehäuse Extern AA5-X9 QN44 Schwarz Blau Braun -X10 AA5-X10 Kapitel 5 | Elektrische Anschlüsse NIBE™ F135...
- Seite 23 1. Stellen Sie sicher, dass die extern montierten Absperr- ventile für das Heizsystem geöffnet sind. 2. Öffnen Sie das Entlüftungsventil (QM25). 3. Öffnen Sie die extern montierten Einfüllventile. F135 und das restliche Klimatisierungssystem sind mit Wasser zu befüllen. 4. Schließen Sie das Ventil, wenn das aus dem Entlüf- tungsventil (QM25) austretende Wasser keine Luf- teinschlüsse mehr aufweist.
- Seite 24 HINWEIS! Die Umwälzpumpe darf erst mit Strom versorgt werden, wenn F135 in der Inneneinheit aktiviert wurde. 1. Starten Sie F135, indem Sie das Stromversorgungs- kabel anschließen. 2. Bringen Sie den Schalter der Inneneinheit in die Stellung „ “. 3. Befolgen Sie die Anweisungen des Startassistenten auf dem Display des Innenmoduls.
- Seite 25 HINWEIS! Beauftragen Sie eine Ventilationsjustierung, um die Einstellung abzuschließen. Ventilatorleistung Verfügbarer Tillgängligt tryck (Pa) Druck (Pa) 100% Luftflöde Luftstrom (m /h (l/s) Leistung Effekt Leistung, Ventilator 100% Luftstrom Luftflöde (m /h) (l/s) NIBE™ F135 Kapitel 6 | Inbetriebnahme und Einstellung...
- Seite 26 Alarmverwaltung (NIBE Fehlersuche Inneneinheit) Wenn die Betriebsstörung nicht auf dem Display ange- zeigt wird oder wenn F135 nicht mit der Inneneinheit verbunden ist, kann folgender Tipp hilfreich sein: Niederdruckalarm Grundlegende Maßnahmen Alarm Führen Sie zunächst eine Kontrolle auf folgende mögli- che Fehlerquellen durch: Info/Maßnahme...
- Seite 27 Luftgeräusche Zu wenig Wasser im Wasserverschluss. ■ Befüllen Sie den Wasserverschluss mit Wasser. – Gedrosselter Wasserverschluss. ■ Kontrollieren und justieren Sie den Kondenswasser- – schlauch. NIBE™ F135 Kapitel 7 | Komfortstörung...
- Seite 28 8 Zubehör Oberschrank Oberschrank zum Kaschieren der Ventilationskanäle. 245 mm 445 mm Art.nr. 089 756 Art.nr. 067 522 345 mm 385-635 mm Art.nr. 089 757 Art.nr. 089 758 Kapitel 8 | Zubehör NIBE™ F135...
- Seite 29 9 Technische Daten Maße und Abstandskoordinaten NIBE™ F135 Kapitel 9 | Technische Daten...
- Seite 30 /h (50 l/s), ohne Antriebsleistung für Ventilator Der Wert variiert je nach gewählter Ventilatordrehzahl. Für ausführlichere Geräuschdaten einschließlich Geräuschen zum Kanal, siehe www.nibe.se Der Wert kann je nach Dämpfungsvermögen des Raums variieren. Diese Werte gelten bei einer Dämpfung von 4 dB...
- Seite 31 Sonstiges Abmessungen und Gewicht Breite Tiefe Höhe (ohne Anschlussstücke) 490 - 515 Gewicht Art.nr. 066 075 NIBE™ F135 Kapitel 9 | Technische Daten...
- Seite 32 Jahresenergieverbrauch Raumerwärmung, kaltes Klima 1004 / 1264 Jahresenergieverbrauch Raumerwärmung, warmes 587 / 731 Klima Mittlerer Saisonwirkungsgrad Raumerwärmung, kaltes 147 / 117 Klima Mittlerer Saisonwirkungsgrad Raumerwärmung, 136 / 110 warmes Klima Schallleistungspegel L im Außenbereich Kapitel 9 | Technische Daten NIBE™ F135...
- Seite 33 Standby-Modus 0,005 Typ der zugeführten Energie Elektrisch Kurbelgehäuseheizermodus 0,01 Sonstige Posten Kapazitätsregelung Fest Nomineller Luftvolumenstrom (Luft-Wasser) Schallleistungspegel, Innen-/Außenbereich 47 / - Nennfluss Wärmeträger 0,13 Jahresenergieverbrauch 1 087 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- NIBE™ F135 Kapitel 9 | Technische Daten...
- Seite 34 Schaltplan Kapitel 9 | Technische Daten NIBE™ F135...
- Seite 35 Befüllung und Entlüftung, 23 Wichtige Informationen, 4 Inbetriebnahme und Kontrolle, 24 Recycling, 4 Vorbereitungen, 23 Sicherheitsinformationen, 4 Inbetriebnahme und Kontrolle, 24 Inbetriebnahme mit NIBE Inneneinheit, 24 Lüftung einstellen, 25 Zubehör, 28 Installationskontrolle, 5 Justierung der Ventilation, 19 Kennzeichnung, 4 Klimatisierungssystemanschluss, 15...
- Seite 40 WS name: -Gemensamt WS version: a197 WS release date: 2016-05-31 14:06 Publish date: 2016-06-29 07:38 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331434...
