Nibe VVM 225 Installateurhandbuch
  1. Anleitungen
  2. Marken
  3. Nibe Anleitungen
  4. Wärmepumpen
  5. VVM 225
  6. Installateurhandbuch
Nibe VVM 225 Installateurhandbuch

Nibe VVM 225 Installateurhandbuch

Innenmodul
Vorschau ausblenden Andere Handbücher für VVM 225:
Inhaltsverzeichnis

Werbung

Quicklinks

IHB DE 1907-1
431939
Innenmodul

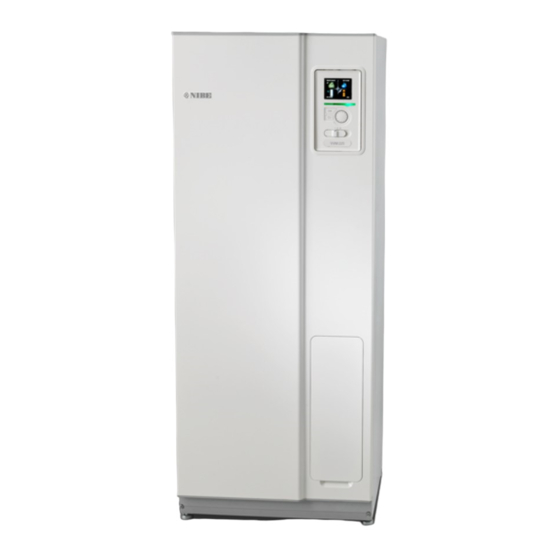

NIBE VVM 225
INSTALLATEURHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe VVM 225

Inhaltszusammenfassung für Nibe VVM 225

  • Seite 1 IHB DE 1907-1 INSTALLATEURHANDBUCH 431939 Innenmodul NIBE VVM 225...

  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite Innenraumklima einstellen RAUMKLIMA BRAUCHWASSER MEINE ANLAGE INFO Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    11 Zubehör Maße und Rohranschlüsse Installationsvarianten 12 Technische Daten Maße und Abstandskoordinaten 5 Elektrische Anschlüsse Technische Daten Allgemeines Schaltplan Anschlüsse Einstellungen Sachregister Anschlussmöglichkeiten Zubehör anschließen Kontaktinformationen 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Inbetriebnahme und Kontrolle NIBE VVM 225 Inhaltsverzeichnis...

  • Seite 4: Wichtige Informationen

    1 Wichtige Informationen VVM 225 muss über einen allpoligen Schalter Sicherheitsinformationen installiert werden. Der Kabelquerschnitt muss der verwendeten Absicherung entsprechend In diesem Handbuch werden Installations- und Service- dimensioniert sein. vorgänge beschrieben, die von Fachpersonal auszufüh- ren sind. Symbole Dieses Handbuch verbleibt beim Kunden.

  • Seite 5: Seriennummer

    Stattdessen muss es bei speziellen Entsorgungseinrichtungen oder Händlern abgegeben werden, die diese Dienstleistung anbieten. Eine unsachgemäße Entsorgung des Produkts durch den Benutzer zieht Verwaltungsstrafen gemäß gelten- dem Recht nach sich. NIBE VVM 225 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Installationskontrolle

    System entlüftet Ausdehnungsgefäß Schmutzfilter Sicherheitsventil Absperrventile Kesseldruck Angeschlossen gemäß Prinzipskizze Brauchwasser Absperrventile Mischventil Sicherheitsventil Strom Angeschlossene Kommunikationsmodule Gruppensicherungen Sicherungen, Inneneinheit Sicherungen Gebäude Außenfühler Raumtemperaturfühler Stromwandler Sicherheitsschalter FI-Schutzschalter Einst. des Notbetriebsthermostats Sonstiges Verbunden mit Kapitel 1 | Wichtige Informationen NIBE VVM 225...

  • Seite 7: Außeneinheiten

    Außeneinheiten KOMPATIBLE LUFT-/WASSERWÄRMEPUMPEN NIBE SPLIT HBS 05 AMS 10-6 HBS 05-6 Art nr 064 205 Art nr 067 578 AMS 10-8 HBS 05-12 Art nr 064 033 Art nr 067 480 F2040 F2040-6 F2040-8 Art nr 064 206 Art nr 064 109...

  • Seite 8: Lieferung Und Transport

    10-25 Rückseite gelegt werden. Aufstellung 5 - 40 mm • Stellen Sie VVM 225 auf eine feste Unterlage mit ausreichender Tragfähigkeit. Nutzen Sie die einstellba- ren Beine des Produkts, um das Gerät waagerecht und stabil aufzustellen. Der Aufstellungsbereich von VVM 225 muss frostfrei sein.

  • Seite 9: Beiliegende Komponenten

    Beiliegende Komponenten Raumtemperaturfühler Außenfühler Stromwandler* * Nur für 3 x 400 V PLATZIERUNG Der beiliegende Komponentensatz befindet sich auf dem Produkt. NIBE VVM 225 Kapitel 2 | Lieferung und Transport...

  • Seite 10: Abdeckungen Demontieren

    Lösen Sie die Schrauben an der Ober- und Untersei- Drehen Sie die Abdeckung leicht nach außen. Bewegen Sie die Abdeckung nach hinten und leicht zur Seite. Ziehen Sie die Abdeckung zur Seite. Ziehen Sie die Abdeckung nach vorn. Kapitel 2 | Lieferung und Transport NIBE VVM 225...

  • Seite 11: Innenmodulkonstruktion

    3 Innenmodulkonstruktion 3x400 V, Emaille W130 QN10 BT63 VVM225 AA4-XF3 AA4-XF4 FQ10-S2 FQ10-BT30 FQ10 AA1-S2 QM20 QM22 QM31 NIBE VVM 225 Kapitel 3 | Innenmodulkonstruktion...

  • Seite 12: 3X400 V, Edelstahl

    3x400 V, Edelstahl W130 QN10 BT63 VVM225 AA4-XF3 AA4-XF4 FQ10-S2 FQ10-BT30 FQ10 AA1-S2 QM11 QM35 QM13 QM20 QM22 Kapitel 3 | Innenmodulkonstruktion NIBE VVM 225...

  • Seite 13: 3X230 V, Edelstahl

    3x230 V, Edelstahl W130 QN10 BT63 VVM225 AA4-XF3 AA4-XF4 FQ10-S2 FQ10-BT30 FQ10 AA1-S2 QM11 QM35 QM13 QM20 QM22 NIBE VVM 225 Kapitel 3 | Innenmodulkonstruktion...

  • Seite 14: 1X230 V, Edelstahl

    1x230 V, Edelstahl W130 QN10 BT63 VVM225 AA4-XF3 AA4-XF4 FQ10-S2 FQ10-BT30 FQ10 AA1-S2 QM11 QM35 QM13 QM20 QM22 Kapitel 3 | Innenmodulkonstruktion NIBE VVM 225...

  • Seite 15: Position Der Komponenten, Rückseite

    Rückseite FQ10 Temperaturbegrenzer FQ10-S2 Zurücksetzen des Sicherheitstemperaturbegren- Komponentenverzeichnis zers Fremdstromanode Hauptschalter Rohranschlüsse W130 Netzwerkkabel für NIBE Uplink Rohranschlüsse Sonstiges Anschluss, Heizungsvorlauf Ø22 mm Sonstiges Anschluss, Heizungsrücklauf Ø22 mm Datenschild Anschluss, Kaltwasser Ø22 mm Seriennummernschild Anschluss, Brauchwasser Ø22 mm Kabeldurchführung Anschluss, Brauchwasserzirkulation Ø15 mm* Kabeldurchführung...

  • Seite 16: Rohranschlüsse

    0,27 Normaußenlufttemperatur betragen die höchsten emp- fohlenen Temperaturen 55 °C für den Vorlauf und 45 °C F2120-8 0,27 (1x230V) für den Rücklauf, doch VVM 225 ist für bis zu 70 °C für den Vorlauf ausgelegt. Luft-/Wasser- Mindestvolu- Kleinster Kleinster Das Überlaufwasser vom Sicherheitsventil wird per wärmepum-...

  • Seite 17: Systemprinzip

    Brunnens kann es notwendig sein, einen zu- heizpatrone, Umwälzpumpe und Regelgerät. VVM 225 sätzlichen Wasserfilter zu installieren. wird mit dem Klimatisierungssystem verbunden. VVM 225 ist direkt für den Anschluss an eine kompatible HINWEIS! NIBE Luft-Wasser-Wärmepumpe sowie für die Kommu- nikation mit dieser Pumpe konzipiert, siehe Kapitel Eventuell vorhandene höchstgelegene Punkte...
  • Seite 18 SYMBOLSCHLÜSSEL Symbol Bedeutung Absperrventil Rückschlagventil Mischventil Umwälzpumpe Heizpatrone Ausdehnungsgefäß Volumenstrommesser/Wärmemengenzähler Magnetventil Manometer Regelventil Sicherheitsventil Umschaltventil/Mischventil Manuelles Umschaltventil/Mischventil Innenmodul Kühlsystem Heizkörpersystem Brauchwasser Brauchwasserzirkulation Kapitel 4 | Rohranschlüsse NIBE VVM 225...

  • Seite 19: Maße Und Rohranschlüsse

    Abstandsmaße Maße und VVM 225 Emaille, Edelstahl Rohranschlüsse VVM225 VVM 225 Emaille Edelstahl VVM 225 Rohrabmessungen Anschluss Heizungsmedium Vorlauf Ø Heizungsmedium Rücklauf Ø Kaltwasser Ø Anschluss Brauchwasser Ø XL1 Heizungsvorlauf Ø Brauchwasserzirkulation Ø * XL2 Heizungsrücklauf Ø Dockungsanschluss von der Wärmepum- XL3 Kaltwasser Ø...

  • Seite 20: Installationsvarianten

    Anschluss bei Verwendung ohne Installationsvarianten Wärmepumpe Verbinden Sie die Leitung von der Wärmepumpe (XL8) VVM 225 kann mit einem zusätzlichen Brauchwasser- mit der Leitung zur Wärmepumpe (XL9). speicher verbunden werden. Weitere Informationen zu den Alternativen finden Sie unter nibe.de und in der jeweiligen Montageanleitung für das verwendete Zubehör.

  • Seite 21: Anschluss Eines Zusätzlichen Klimatisierungssystems

    Anschluss eines zusätzlichen Klimatisierungssystems Wenn mehr als ein Klimatisierungssystem erwärmt werden soll, kann folgende Anschlussvariante genutzt werden. Für diesen Anschluss wird das Zubehör ECS 40/ECS 41 benötigt. -EP21 -EP21-AA25 -EP21-BT2 -EP21-GP20 -EP21-BT3 -EP21-QN25 NIBE VVM 225 Kapitel 4 | Rohranschlüsse...

  • Seite 22: Elektrische Anschlüsse

    0,5 mm² bis zu 50 m betragen, z. B. EKKX, LiYY o.s.ä. Unterbrechen Sie vor etwaigen Servicearbeiten • Bei der Kabelverlegung zum VVM 225 sind die Kabel- die Stromversorgung per Betriebsschalter. Bei durchführungen UB1 und UB2 (auf der Abbildung ge- der elektrischen Installation und beim Verlegen kennzeichnet) zu verwenden.

  • Seite 23: Erreichbarkeit, Elektrischer Anschluss

    Frontabdeckung. Um den Sicherheitstempe- raturbegrenzer zurückzusetzen, drücken Sie dessen Taste (FQ10-S2) mithilfe eines kleinen Schraubendre- hers. Üben Sie nur leichten Druck auf die Taste aus, maximal 15 N (ca. 1,5 kg). FQ10 FQ10-S2 NIBE VVM 225 Kapitel 5 | Elektrische Anschlüsse...

  • Seite 24: Kabelarretierung

    Abdeckung für die Eingangskarte entfernt werden. Führen Sie den Schraubendreher (A) ein und biegen Sie die Schnappverriegelung vorsichtig nach unten (B). Winkel Sie die Abdeckung an und nehmen Sie sie Kapitel 5 | Elektrische Anschlüsse NIBE VVM 225...

  • Seite 25: Tarifsteuerung

    Klemme X6:5 und X6:6 an der Eingangskarte (AA3) zu verbinden. Verwenden Sie einen STROMANSCHLUSS 2-Leiter mit einem Mindestkabelquerschnitt von 0,5 VVM 225 ist mit einer Trennmöglichkeit für die Versor- mm². gungsleitung zu installieren. Der Mindestkabelquer- schnitt muss gemäß der verwendeten Absicherung di- F1245 VVM 225...

  • Seite 26: Externe Steuerspannung Für Steuersystem Anschließen

    Bringen Sie am betreffenden Schaltschrank eine Warnung vor externer Spannung an. Wenn Sie eine externe Steuerspannung für das Steuer- system für VVM 225 an der Elektroheizpatronenkarte (AA1) anschließen wollen, muss der Eckkantenstecker an AA1:X2 zu AA1:X9 umgesetzt werden (siehe Abbil- dung).

  • Seite 27: Raumtemperaturfühler

    Auch geschlossene Heizkörperthermostate können Probleme hervorrufen. Die Inneneinheit funktioniert auch ohne Raumtempera- turfühler. Um jedoch auf dem Display von VVM 225 die Innentemperatur ablesen zu können, muss der Fühler F2040 / HBS 05 montiert werden. Der Raumfühler wird mit X6:3 und X6:4 an der Eingangsplatine (AA3) verbunden.

  • Seite 28: Einstellungen

    Inneneinheit die Ströme, die bei einer Aktivierung der jeweiligen Leistungsstufe fließen. Liegen die Stromwerte über der einge- stellten Sicherungsgröße, darf die betreffende Leistungsstufe nicht aktiviert werden. Siehe Kapitel Leistungswächter auf Seite 31. Kapitel 5 | Elektrische Anschlüsse NIBE VVM 225...

  • Seite 29: Leistung Im Notbetrieb

    Leistung Reservebetrieb, 3 x 230 V (maximale Stromleistung, werkseitig geschaltet für 9 kW) Auf der Abbildung befindet sich der DIP-Schalter (AA1- SF1) in der Werkseinstellung für 1 x 230 V, also 6 kW. NIBE VVM 225 Kapitel 5 | Elektrische Anschlüsse...
  • Seite 30 Notbetriebsthermostat Die Vorlauftemperatur im Reservebetrieb wird per Thermostat (FQ10-BT30) geregelt. Sie kann auf 35 (Voreinstellung, z.B. Fußbodenheizung) oder 45 °C (z.B. För markvärme! Heizkörper) gestellt werden. För frånluftsvärme! Kapitel 5 | Elektrische Anschlüsse NIBE VVM 225...

  • Seite 31: Anschlussmöglichkeiten

    EXTERNE ANSCHLUSSMÖGLICHKEITEN (AUX) Zur Strommessung ist ein Stromwandler an jeder Phase der Gebäudehauptversorgungsleitung montiert. Diese Die Eingangsplatine (AA3) von VVM 225 besitzt softwa- Arbeit wird vorzugsweise direkt am Schaltkasten ausge- regesteuerte AUX-Ein- und Ausgänge zum Anschluss führt. eines externen Schaltkontakts oder Fühlers. Wird dem-...

  • Seite 32: Verfügbare Eingänge

    Mögliche Optionen für AUX-Eingänge Ready“-Standard unterstützen. „SG Ready“ erfordert zwei AUX-Eingänge. Fühler Ein Fühler kann mit VVM 225 verbunden werden. Ver- „SG Ready“ ist eine intelligente Art der Tarifsteuerung, wenden Sie einen Zweileiter mit einem Mindestkabel- bei der der Stromversorger die Innen-, Brauchwasser- querschnitt von 0,5 mm².

  • Seite 33: Mögliche Optionen Für Aux-Ausgang

    • Kühlmodusanzeige (gilt nur, wenn Kühlzubehör vorhan- Externe Funktionsblockierung den ist Zur Blockierung verschiedener Funktionen kann ein ex- • Urlaubsanzeige terner Schaltkontakt mit VVM 225 verbunden werden. Der Kontakt muss potenzialfrei sein. Bei geschlossenem Steuerung Kontakt findet eine Blockierung statt. • Steuerung der Brauchwasserumwälzpumpe HINWEIS! •...

  • Seite 34: Integrierte Aktive Kühlung In Vierrohrsystemen

    Kühlkurve richtet. Die Kühlgradminuten werden nach dem Wert des externen Fühlers (BT64) für Kälteaustritt und Kühlsollwert berechnet. Wurde das Zubehör „aktive Vierrohrkühlung“ aktiviert, wird die Funktion ausgeschaltet. Die Kühlung wird in diesem Fall vom Zubehör erzeugt. Kapitel 5 | Elektrische Anschlüsse NIBE VVM 225...

  • Seite 35: Zubehör Mit Zubehörplatine Aa9

    12 an der Eingangsplatine AA3 verbunden. Verwenden beiliegenden Zubehöranleitung enthalten. Siehe Seite Sie Kabeltyp LiYY, EKKX oder gleichwertig. für die Liste mit Zubehör, das verwendet werden kann für VVM 225. Siehe Zubehörhandbuch für weitere Anweisungen. Hier wird der Kommunikationsanschluss an die gängigs- ten Zubehörkomponenten gezeigt.

  • Seite 36: Inbetriebnahme Und Einstellung

    6 Inbetriebnahme und Einstellung KLIMATISIERUNGSSYSTEM ENTLÜFTEN Vorbereitungen Unterbrechen Sie die Stromzufuhr für das VVM 225. Vergewissern Sie sich, dass sich der Schalter (SF1) Entlüften Sie VVM 225 über die Entlüftungsventile in der Stellung „ “ befindet. (QM20, QM22) und das restliche Klimatisierungssys- tem über die jeweiligen Entlüftungsventile.

  • Seite 37: Inbetriebnahme Und Kontrolle

    Schalter in die Stellung "" gebracht wird. Während der Ausführung des Startassistenten wird das Umschaltventil vor- und zurückbewegt, um die Entlüf- Bringen Sie den Schalter (SF1) an VVM 225 in die tung von VVM 225 zu unterstützen. Stellung „“. ACHTUNG! Befolgen Sie die Anweisungen des Startassistenten auf dem Display.

  • Seite 38: Navigation Im Startassistenten

    Wärmepumpe genutzt werden soll. Wenn der Startassistent hier verlassen wird, deaktiviert er sich automatisch in 60 min PUMPENDREHZAHL Die Umwälzpumpe (GP1) in VVM 225 arbeitet frequenz- Option/Einstellung gesteuert und stellt sich mithilfe der Regelung sowie Seite ausgehend vom Heizbedarf selbst ein.

  • Seite 39: Kühl-/Heizkurveneinstellung

    Wenden Sie sich an Ihren Installateur/Fußbo- Vorlauftemperatur für die Heizung oder eine niedrigere denlieferanten, um Auskunft über die maximal Vorlauftemperatur für die Kühlung bei einer bestimmten zulässige Temperatur des Fußbodens zu erhal- Außenlufttemperatur. ten. NIBE VVM 225 Kapitel 6 | Inbetriebnahme und Einstellung...

  • Seite 40: So Wählen Sie Eine Andere Kurve (Kurvenverlauf) Aus

    Nummer der Kurve markiert. KÜHLUNG IN ZWEIROHRSYSTEMEN Drücken Sie die OK-Taste, um den Einstellungsmo- VVM 225 bietet eine integrierte Funktion für die Kühlung dus aufzurufen. im Zweirohrsystem bis zu 17 °C (Werkseinstellung: Wählen Sie eine neue Kurve aus. Die Kurven sind 18 °C).

  • Seite 41: Einstellung Der Brauchwasserzirkulation

    Perioden arbeitet die Brauchwasser-Umwälzpumpe ge- temperatur gefallen ist und kein Brauchwasser- oder mäß den Einstellungen oben. Heizbedarf vorliegt, startet VVM 225 die Poolerwärmung. "Betriebszeit" legt fest, wie lange die Brauchwasser- Deaktivieren Sie "aktiviert", um die Poolerwärmung Umwälzpumpe je Betriebszyklus aktiv sein soll.

  • Seite 42: Kühlung Beeinflussen (Zubehör Erforderlich)

    Im Überkapazitätsmodus von „SG Ready“ wird die ge- wünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss an zwei AUX-Eingänge an- geschlossen und in Menü 5.4 aktiviert sein. Kapitel 6 | Inbetriebnahme und Einstellung NIBE VVM 225...

  • Seite 43: Steuerung - Einführung

    • bestätigt die Auswahl von Untermenü/Option/ein- gestelltem Wert im Startassistenten. ZURÜCK-TASTE Die Zurück-Taste wird in folgenden Fällen verwen- det: • kehrt zum vorherigen Menü zurück. • macht eine noch nicht bestätigte Einstellung rückgängig. NIBE VVM 225 Kapitel 7 | Steuerung – Einführung...

  • Seite 44: Symbole Auf Dem Display

    RAUMKLIMA BRAUCHWASSER Brauchwassertemperatur Diese beiden Symbole geben Auskunft dar- über, ob der Verdichter in der Außeneinheit oder die Zusatzheizung in VVM 225 blockiert ist. Diese können z. B. aufgrund des in Menü 4.2 Betriebsinformationen gewählten Betriebsmodus, bei einer zeitge- steuerten Blockierung in Menü 4.9.5 oder SERVICE durch einen Alarm blockiert sein.

  • Seite 45: Menü Auswählen

    Wert zu bestätigen. Drücken Sie die Zu- Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit rück-Taste, um die Änderungen zu verwerfen und einem grünen Häkchen markiert. den Ausgangswert aufzurufen. NIBE VVM 225 Kapitel 7 | Steuerung – Einführung...

  • Seite 46: Verwendung Der Virtuellen Tastatur

    Ecke (bei der Seitenzahl) markiert ist. Drücken Sie die OK-Taste, um zwischen den Schritten des Startassistenten zu wechseln. Wenn der Startassistent hier verlassen wird, deaktiviert er sich automatisch in 60 min Kapitel 7 | Steuerung – Einführung NIBE VVM 225...

  • Seite 47: Steuerung - Menüs

    1.9.4 - Raumfühlereinstellungen 1.9.5 - Kühleinstellungen * 1.9.6 - Ventilatorrückstellzeit 1.9.7 - eigene Kurve 1.9.7.1 - Heizung 1.9.7.2 - Kühlung * 1.9.8 - Punktverschieb. 1.9.9 - Nachtabsenkung 1.9.11 - +Adjust * Zubehör erforderlich. NIBE VVM 225 Kapitel 8 | Steuerung – Menüs...

  • Seite 48: Menü 2 - Brauchwasser

    2.9.1 - periodische erhöhung 2.9.2 - BW-Zirk. Menü 3 - INFO 3 - INFO 3.1 - Serviceinfo 3.2 - Verdichterinfo 3.3 - ZH-Info 3.4 - Alarmprotokoll 3.5 - Innentemperaturprotokoll * Zubehör erforderlich. Kapitel 8 | Steuerung – Menüs NIBE VVM 225...

  • Seite 49: Menü 4 - Min. Anlage

    Menü 4 - MIN. ANLAGE 4 - MIN. ANLAGE 4.1 - Plusfunktionen 4.1.1 - Pool * 4.1.3 - Internet 4.1.3.1 - NIBE Uplink 4.1.3.8 - TCP/IP-Einstellungen 4.1.3.9 - Proxyeinstellungen 4.1.4 - SMS * 4.1.5 - SG Ready 4.1.6 - smart price adaption™...

  • Seite 50: Menü 5 - Service

    5.11.1.2 - Ladepumpe (GP12) 5.12 - Land * Zubehör erforderlich. Rufen Sie das Hauptmenü auf und halten Sie die Zurück- Taste für die Dauer von 7 s gedrückt, um das Service- menü aufzurufen. Kapitel 8 | Steuerung – Menüs NIBE VVM 225...
  • Seite 51 Vorlauf- temp. normalerweise zwischen 35 und 45 °C eingestellt werden. Wenden Sie sich an den Lieferanten Ihres Fußbodens, um Auskunft über die maximal zulässige Temperatur des Fußbodens zu erhal- ten. NIBE VVM 225 Kapitel 8 | Steuerung – Menüs...

  • Seite 52: Menü 5.1.4 - Alarmmaßnahmen

    MENÜ 5.1.4 - ALARMMAßNAHMEN Hier stellen Sie die maximale Leistung für die interne Hier wird festgelegt, ob das Innenmodul signalisieren elektrische Zusatzheizung des VVM 225 sowie die Siche- soll, dass auf dem Display ein Alarm angezeigt wird. rungsgröße für die Anlage ein.

  • Seite 53: Menü 5.2.4 - Zubehör

    Liste markieren oder die automatische Funktion nutzen: "installiertes Zubehör suchen". installiertes Zubehör suchen Markieren Sie "installiertes Zubehör suchen" und drücken Sie die OK-Taste, um automatisch mit VVM 225 verbun- denes Zubehör zu finden. NIBE VVM 225 Kapitel 8 | Steuerung – Menüs...

  • Seite 54: Menü 5.3 - Zubehöreinstellungen

    Klimatisie- bar ist. Ansonsten ist das Mischventil geschlossen. rungssysteme ein. Eine Funktionsbeschreibung entnehmen Sie der Instal- TIP! lationsanleitung für das Zubehör. Eine Funktionsbeschreibung entnehmen Sie der Installationsanleitung für das Zubehör. Kapitel 8 | Steuerung – Menüs NIBE VVM 225...
  • Seite 55 Zusatzheizung vor. Ein Beispiel für eine mehrstufige Aktivierung des Mischventils: Wird aktiviert, wenn ein Zusatzheizung ist eine externe Elektroheizkassette. Mischventil installiert ist und von VVM 225 gesteuert Es kann z. B. festgelegt werden, wann die Zusatzheizung werden soll. Bei aktivierter Option können Brauchwas- starten soll.

  • Seite 56: Menü 5.3.12 - Ab-/Zuluftmodul

    Zubehör. Bypass bei Übertemperatur: Bei installiertem Raumfühler stellen Sie hier die Übertemperatur ein, bei der sich die Bypassklappe öffnet. TIP! Eine Funktionsbeschreibung entnehmen Sie der Installationsanleitung für ERS und HTS. Kapitel 8 | Steuerung – Menüs NIBE VVM 225...

  • Seite 57: Menü 5.3.21 - Vs-Messer/Wm-Zähler

    Energie pro Impuls Hier legen Sie fest, welcher Wärme- menge jeder Impuls entsprechen soll. Impulse pro kWh Hier legen Sie fest, wie viele Impulse pro kWh an VVM 225 gesendet werden sollen. Wärmemengenzähler (Stromzähler) Wärmemengenzähler werden verwendet, um immer dann Impulssignale zu senden, wenn eine bestimmte Wärmemenge verbraucht wurde.
  • Seite 58 Siehe auch Abschnitt „Bodentrocknungsproto- HINWEIS! kollierung“ auf Seite 64. Ein Schnellstart des Verdichters sollte nicht zu oft in kurzer Zeit ausgeführt werden. Andern- falls können der Verdichter und seine periphere Ausrüstung beschädigt werden. Kapitel 8 | Steuerung – Menüs NIBE VVM 225...

  • Seite 59: Menü 5.11 - Wärmepumpeneinstellungen

    Wärmepumpe vor. MENÜ 5.11.1.1 - WÄRMEPUMPE Hier nehmen Sie Einstellungen für die installierte Wär- mepumpe vor. Welche Einstellungen vorgenommen werden können, entnehmen Sie dem Installateur- handbuch für die Wärmepumpe. NIBE VVM 225 Kapitel 8 | Steuerung – Menüs...

  • Seite 60: Menü 5.11.1.2 - Heizungsumwälzpumpe

    Hier wählen Sie aus, in welchem Land das Produkt in- auto: Die Heizungsumwälzpumpe arbeitet gemäß aktu- stalliert wurde. Dadurch stehen für das Produkt landes- ellem Betriebsmodus für VVM 225. spezifische Einstellungen zur Verfügung. periodisch: Die Heizungsumwälzpumpe startet und Die Sprache kann unabhängig von dieser Auswahl fest- stoppt 20 s vor bzw.

  • Seite 61: Service Servicemaßnahmen

    Ein eventueller Service darf nur von Personen HINWEIS! mit entsprechender Kompetenz ausgeführt werden. Beim Entleeren von Heizungsseite/Klimatisie- rungssystem kann heißes Wasser austreten. Bei einem Komponentenwechsel an VVM 225 Dabei besteht potenzielle Verbrühungsgefahr. dürfen nur Ersatzteile von NIBE verwendet werden. Emaille NOTBETRIEB Zur Leerung des Klimatisierungssystems lösen Sie den...
  • Seite 62 8,045 2,083 6,514 1,916 5,306 1,752 4,348 1,587 3,583 1,426 2,968 1,278 2,467 1,136 2,068 1,007 QM11 QM20 QM22 1,739 0,891 1,469 0,785 1,246 0,691 1,061 0,607 0,908 0,533 0,779 0,469 0,672 0,414 Kapitel 9 | Service NIBE VVM 225...

  • Seite 63: Update Starten

    USB-SERVICEANSCHLUSS Hier können Sie die Software in VVM 225 aktualisieren. HINWEIS! Damit die folgenden Funktionen nutzbar sind, muss der USB-Stick spezielle Software für VVM 225 von NIBE enthalten. In einem Infofeld oben auf dem Display erscheinen An- gaben (stets auf Englisch) zum wahrscheinlichsten Up- date, dass die Aktualisierungssoftware auf dem USB- Stick ausgewählt hat.

  • Seite 64: Menü 7.2 - Protokollierung

    Intervall Einstellbereich Intervall: 1 s bis 60 min Werkseinstellung Intervall: 5 s Hier können Sie festlegen, wie aktuelle Messwerte von VVM 225 in einem Protokoll auf dem USB-Stick abgelegt werden sollen. Stellen Sie das gewünschte Intervall zwischen den Protokollierungen ein.

  • Seite 65: Menü 7.3 - Einstellungen Verwalten

    Einstellungen verwalten7.3 Einstellungen speichern Einstellungen zurücksetzen Hier können Sie alle Menüeinstellungen (Benutzer- oder Servicemenüs) in VVM 225 mit einem USB-Stick verwal- ten (speichern oder laden). Mithilfe von "Einstellungen speichern" legen Sie die Menüeinstellungen auf dem USB-Stick ab, um sie später wiederherstellen zu können oder um sie auf eine andere...

  • Seite 66: Komfortstörung

    10 Komfortstörung In den allermeisten Fällen erkennt VVM 225 eine Be- nicht mehr vor. Wenn noch immer eine rote Anzeige triebsstörung (die eine Einschränkung des Komforts leuchtet und das Menü „Alarm“ auf dem Display sicht- bewirken kann) und zeigt diese per Alarm sowie Meldun- bar ist, besteht die Alarmursache weiterhin.

  • Seite 67: Niedrige Raumtemperatur

    – Rufen Sie Menü 1.1 (Temperatur) auf und passen – Wählen Sie im Modus "manuell" die Option "ZH" aus. Sie die Parallelverschiebung der Heizkurve an. Wenn – Die Brauchwasserbereitung erfolgt mit VVM 225 im die Raumtemperatur nur bei kalten Witterungsbedin- Modus „manuell“. Wenn keine Luft-Wasser-Wärme- gungen hoch ist, muss möglicherweise der Heizkur-...

  • Seite 68: Nur Elektrische Zusatzheizung

    UMSCHALTEN DER ANLAGE IN DEN ZUSATZHEIZUNGSMODUS Rufen Sie Menü 4.2 betriebsmodus auf. Markieren Sie "Nur Zusatzheiz." mithilfe des Wähl- rads und drücken Sie die OK-Taste. Drücken Sie die Zurück-Taste, um zu den Haupt- menüs zurückzukehren. Kapitel 10 | Komfortstörung NIBE VVM 225...

  • Seite 69: Zubehör

    Wechselrichter für Solarzellen von NIBE und VVM 225 genutzt. AKTIVE KÜHLUNG ACS 310* Art.nr. 057 188 ACS 310 ist ein Zubehör, mit dem VVM 225 die Kühlprodukti- on steuern kann. KOMMUNIKATIONSMODUL MODBUS 40 Art.nr. 067 248 Mithilfe von MODBUS 40 kann VVM 225 von einer Datenun- *Das Zubehör erfordert die Installation der NIBE-Luft-/Wasserwärme-...
  • Seite 70 Bei Anschluss einer mehrstufigen Zusatzheizung (z.B. externe Höhe 245 mm Höhe 345 mm Elektroheizkassette) oder mischventilgesteuerten Zusatzhei- zung (z.B. Holz-, Öl-, Gas- oder Pelletskessel) an VVM 225 ist Art.nr. 067 517 Art.nr. 067 518 eine Zubehörkarte erforderlich Eine Zubehörplatine ist ebenfalls erforderlich, wenn z. B. eine Höhe 385-635 mm...

  • Seite 71: Technische Daten

    12 Technische Daten Maße und Abstandskoordinaten Emaille, Edelstahl VVM 225 NIBE VVM 225 Kapitel 12 | Technische Daten...

  • Seite 72: Technische Daten

    Technische Daten 3X400 V 3x400 V Kompatible NIBE-Luft-/Wasserwärmepumpen F2040-6 / F2040-8 F2120-8 / F2120-8 (1x230V) NIBE SPLIT HBS 05 (HBS 05-6 / AMS 10-6) (HBS 05-12 / AMS 10-8) Elektrische Daten Zusatzheizungsleistung Nennspannung 400 V 3-phasig WS 50 Hz Max. Betriebsstrom...
  • Seite 73 3X230 V 3x230 V F2040-6 / F2040-8 Kompatible NIBE-Luft-/Wasserwärmepumpen F2120-8 / F2120-8 (1x230V) NIBE SPLIT HBS 05 (HBS 05-6 / AMS 10-6) (HBS 05-12 / AMS 10-8) Elektrische Daten Zusatzheizungsleistung Nennspannung 230 V 3N ~ 50Hz Max. Betriebsstrom 27,5 Absicherung Leistung, GP1 2 –...
  • Seite 74 1X230 V 1x230 V F2040-6 / F2040-8 Kompatible NIBE-Luft-/Wasserwärmepumpen F2120-8 / F2120-8 (1x230V) NIBE SPLIT HBS 05 (HBS 05-6 / AMS 10-6) (HBS 05-12 / AMS 10-8) Elektrische Daten Zusatzheizungsleistung Nennspannung 230 V~50 Hz Max. Betriebsstrom Absicherung Leistung, GP1 2 – 75...

  • Seite 75: Schaltplan

    Schaltplan 3X400V NIBE VVM 225 Kapitel 12 | Technische Daten...
  • Seite 76 3X400V Kapitel 12 | Technische Daten NIBE VVM 225...
  • Seite 77 3X400V NIBE VVM 225 Kapitel 12 | Technische Daten...
  • Seite 78 3X400V Kapitel 12 | Technische Daten NIBE VVM 225...
  • Seite 79 3X400V NIBE VVM 225 Kapitel 12 | Technische Daten...
  • Seite 80 3X230V Kapitel 12 | Technische Daten NIBE VVM 225...
  • Seite 81 3X230V NIBE VVM 225 Kapitel 12 | Technische Daten...
  • Seite 82 3X230V Kapitel 12 | Technische Daten NIBE VVM 225...
  • Seite 83 3X230V NIBE VVM 225 Kapitel 12 | Technische Daten...
  • Seite 84 3X230V Kapitel 12 | Technische Daten NIBE VVM 225...
  • Seite 85 1X230V NIBE VVM 225 Kapitel 12 | Technische Daten...
  • Seite 86 1X230V Kapitel 12 | Technische Daten NIBE VVM 225...
  • Seite 87 1X230V NIBE VVM 225 Kapitel 12 | Technische Daten...
  • Seite 88 1X230V Kapitel 12 | Technische Daten NIBE VVM 225...
  • Seite 89 1X230V NIBE VVM 225 Kapitel 12 | Technische Daten...
  • Seite 90 Kapitel 12 | Technische Daten NIBE VVM 225...

  • Seite 91: Sachregister

    Display, 43 Fühlerdaten, 62 Einstellung der Brauchwasserzirkulation, 41 Hilfemenü, 38, 46 Einstellungen, 28 Reservebetrieb, 29 Elektrische Anschlüsse, 22, 27 Inbetriebnahme ohne Wärmpumpe, 38 Abdeckungsdemontage, Eingangskarte, 23 Inbetriebnahme und Einstellung, 36 Abdeckungsdemontage, Grundkarte, 24 Befüllung und Entlüftung, 36 NIBE VVM 225 Sachregister...
  • Seite 92 Aufstellung, 8 SG Ready, 41 Beiliegende Komponenten, 9 Sicherheitsinformationen, 4 Installationsfläche, 8 Kennzeichnung, 4 Transport, 8 Symbole auf VVM 225, 4 Sicherheitstemperaturbegrenzer, 23 Maße und Abstände, 71 Reset, 23 Maße und Rohranschlüsse, 19 Sicherungsautomat, 23 Menü 5 - SERVICE, 50 Startassistent, 37 Menü...
  • Seite 93 Wert einstellen, 45 Wichtige Informationen, 4 Außeneinheiten, 7 Installationskontrolle, 6 Kennzeichnung, 4 Kompatible Luft-/Wasserwärmepumpen, 7 Recycling, 5 Seriennummer, 5 Sicherheitsinformationen, 4 Symbole, 4 Zubehör, 69 Zubehör anschließen, 35 Zurück-Taste, 43 Zusätzliche Umwälzpumpe, 33 Zwischen Seiten blättern, 46 NIBE VVM 225 Sachregister...

  • Seite 95: Kontaktinformationen

    SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu...
  • Seite 96 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbil- dungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Doku- mentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor. ©2019 NIBE ENERGY SYSTEMS...
