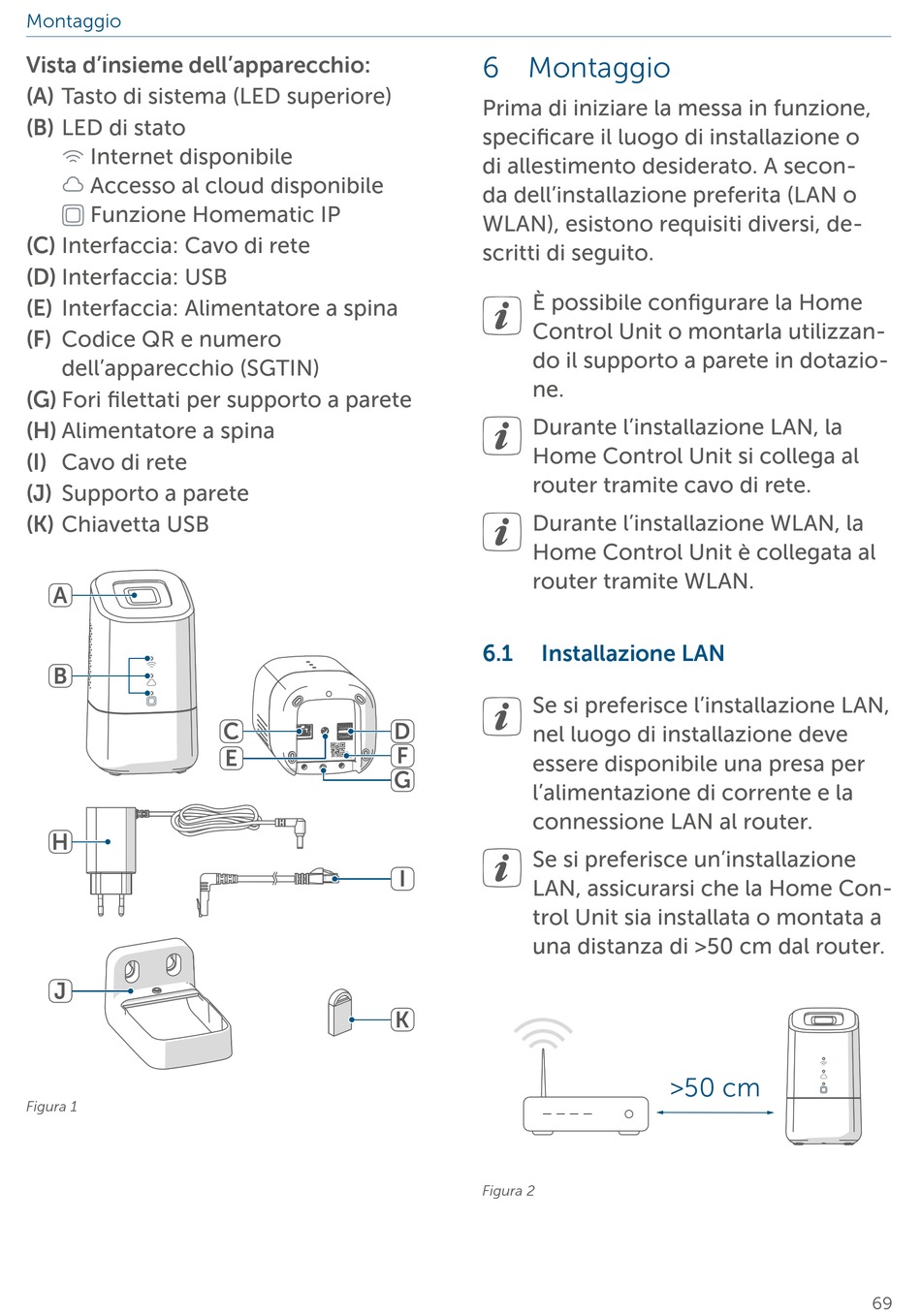

Vista d'insieme dell'apparecchio:
(A) Tasto di sistema (LED superiore)
(B) LED di stato
Internet disponibile
Accesso al cloud disponibile
Funzione Homematic IP
(C) Interfaccia: Cavo di rete
(D) Interfaccia: USB
(E) Interfaccia: Alimentatore a spina
(F) Codice QR e numero
dell'apparecchio (SGTIN)
(G) Fori lettati per supporto a parete
(H) Alimentatore a spina
(I) Cavo di rete
(J) Supporto a parete
(K) Chiavetta USB
A
B
H
J
Figura 1
C D
F
E
G
K
6 MHntggiH
Prima di iniziare la messa in funzione,
specicare il luogo di installazione o
di allestimento desiderato. A secon-
da dell'installazione preferita (LAN o
WLAN), esistono requisiti diversi, de-
scritti di seguito.
È possibile congurare la Home
Control Unit o montarla utilizzan-
do il supporto a parete in dotazio-
ne.
Durante l'installazione LAN, la
Home Control Unit si collega al
router tramite cavo di rete.
Durante l'installazione WLAN, la
Home Control Unit è collegata al
router tramite WLAN.
6.1 Installazione LAN
Se si preferisce l'installazione LAN,
nel luogo di installazione deve
essere disponibile una presa per
l'alimentazione di corrente e la
connessione LAN al router.
Se si preferisce un'installazione
I
LAN, assicurarsi che la Home Con-
trol Unit sia installata o montata a
una distanza di >50 cm dal router.
Figura 2
>50 cm
