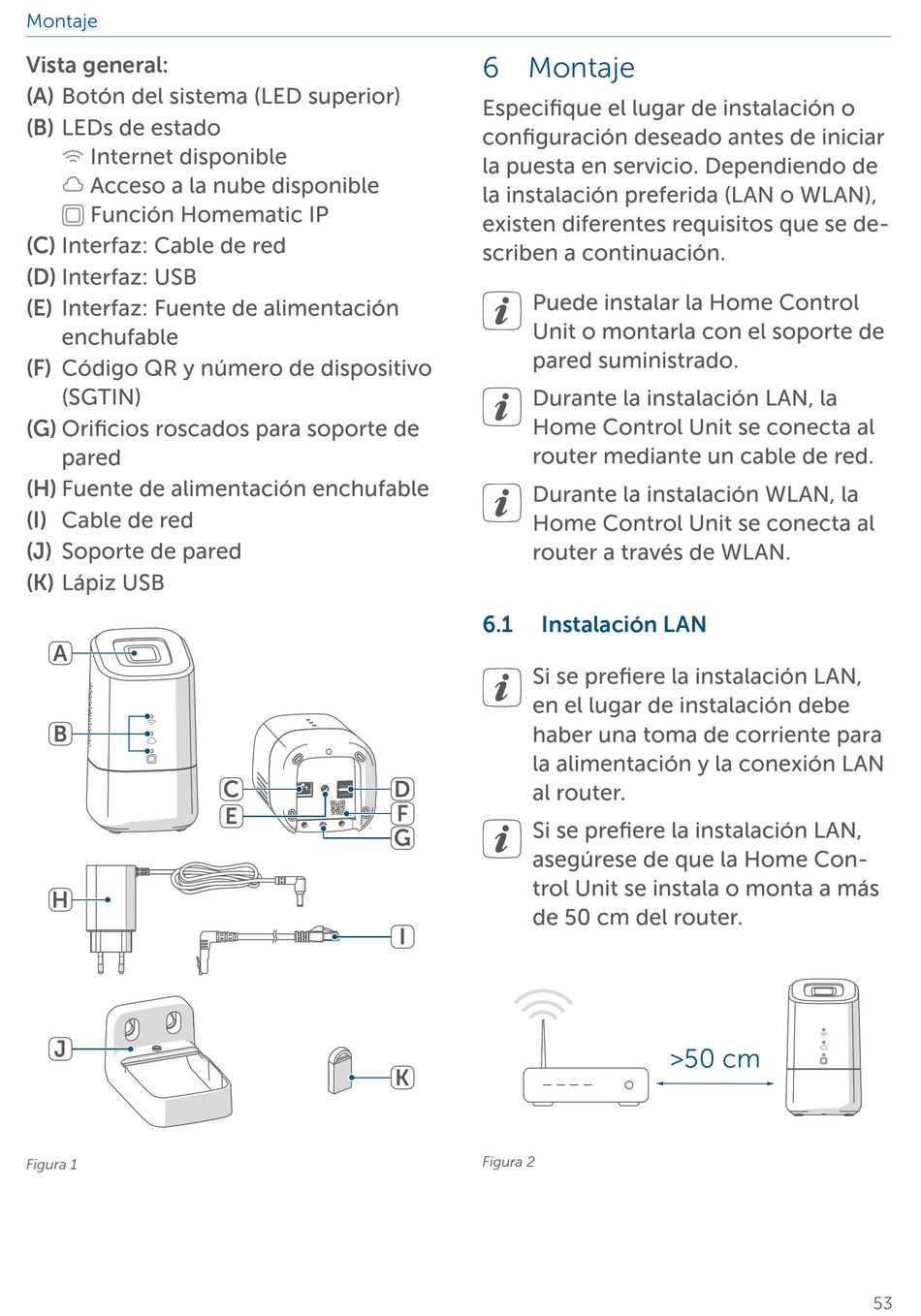

Vista general:
(A) Botón del sistema (LED superior)
(B) LEDs de estado
Internet disponible
Acceso a la nube disponible
Función Homematic IP
(C) Interfaz: Cable de red
(D) Interfaz: USB
(E) Interfaz: Fuente de alimentación
enchufable
(F) Código QR y número de dispositivo
(SGTIN)
(G) Oricios roscados para soporte de
pared
(H) Fuente de alimentación enchufable
(I) Cable de red
(J) Soporte de pared
(K) Lápiz USB
A
B
H
J
Figura 1
C D
F
E
G
K
6 MHntje
Especique el lugar de instalación o
conguración deseado antes de iniciar
la puesta en servicio. Dependiendo de
la instalación preferida (LAN o WLAN),
existen diferentes requisitos que se de-
scriben a continuación.
Puede instalar la Home Control
Unit o montarla con el soporte de
pared suministrado.
Durante la instalación LAN, la
Home Control Unit se conecta al
router mediante un cable de red.
Durante la instalación WLAN, la
Home Control Unit se conecta al
router a través de WLAN.
6.1 Instalación LAN
Si se preere la instalación LAN,
en el lugar de instalación debe
haber una toma de corriente para
la alimentación y la conexión LAN
al router.
Si se preere la instalación LAN,
asegúrese de que la Home Con-
trol Unit se instala o monta a más
de 50 cm del router.
I
Figura 2
>50 cm
