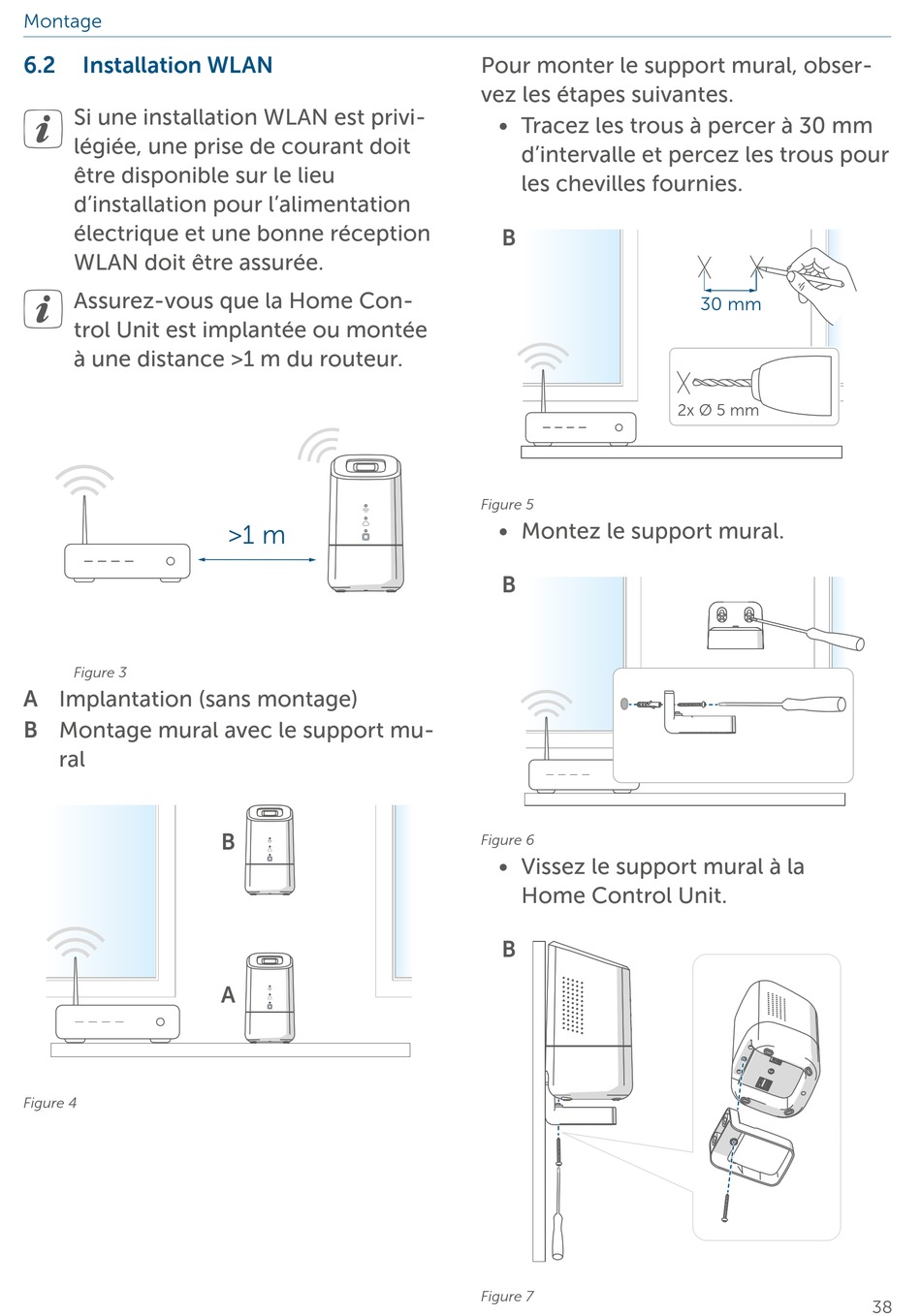

6.2 Installation WLAN
Si une installation WLAN est privi-
légiée, une prise de courant doit
être disponible sur le lieu
d'installation pour l'alimentation
électrique et une bonne réception
WLAN doit être assurée.
Assurez-vous que la Home Con-
trol Unit est implantée ou montée
à une distance >1 m du routeur.
Figure 3
A Implantation (sans montage)
B Montage mural avec le support mu-
ral
Figure 4
>1 m
B
A
Pour monter le support mural, obser-
vez les étapes suivantes.
• Tracez les trous à percer à 30 mm
d'intervalle et percez les trous pour
les chevilles fournies.
B
Figure 5
• Montez le support mural.
B
Figure 6
• Vissez le support mural à la
Home Control Unit.
B
Figure 7
30 mm
2x Ø 5 mm
