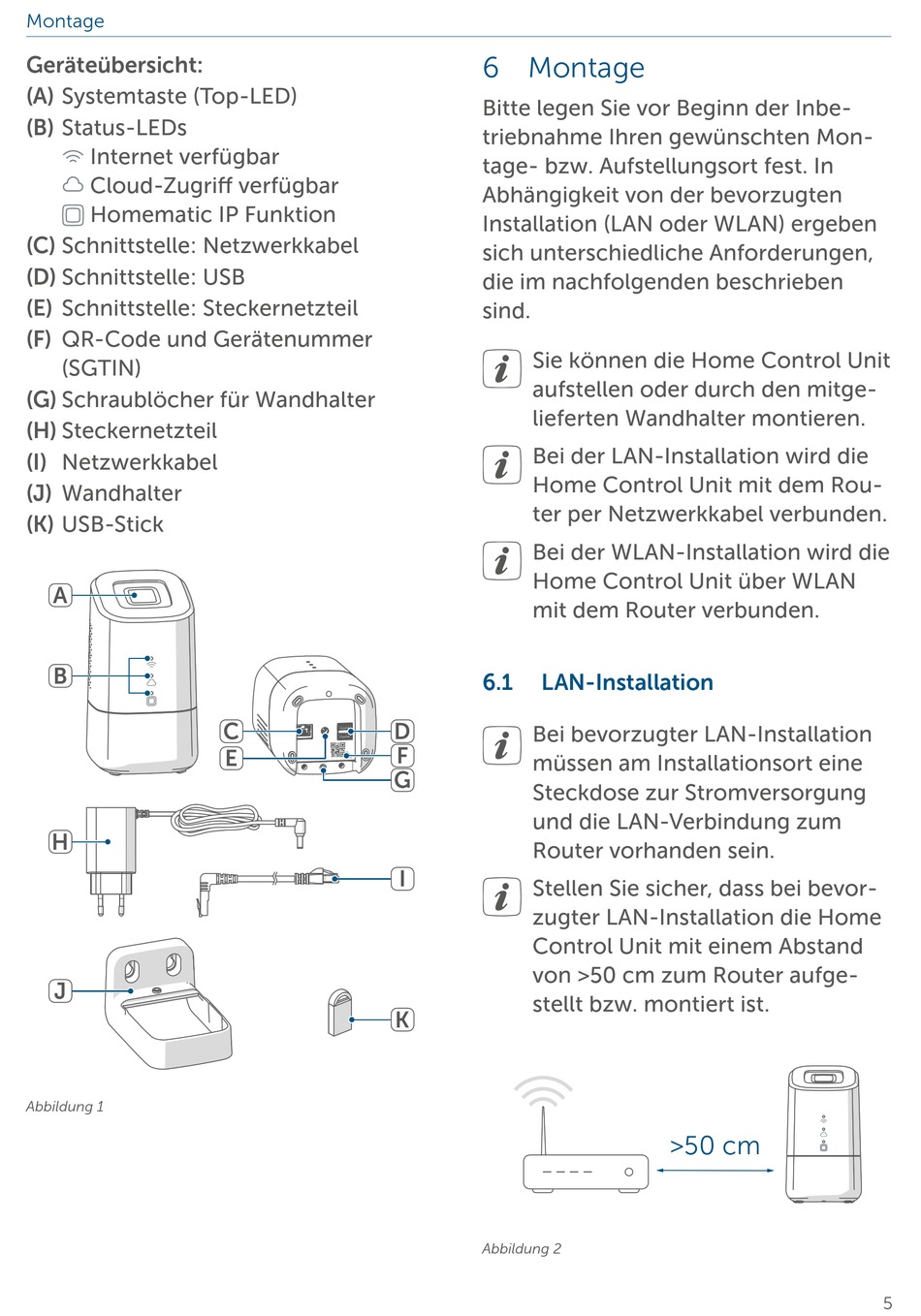

eQ-3 homematic IP Home Control Unit HmIP-HCU1 Installations- Und Bedienungsanleitung Seite 5

MHntge
Geräteübersicht:
(A) Systemtaste (Top-LED)
(B) Status-LEDs
Internet verfügbar
Cloud-Zugri verfügbar
Homematic IP Funktion
(C) Schnittstelle: Netzwerkkabel
(D) Schnittstelle: USB
(E) Schnittstelle: Steckernetzteil
(F) QR-Code und Gerätenummer
(SGTIN)
(G) Schraublöcher für Wandhalter
(H) Steckernetzteil
(I) Netzwerkkabel
(J) Wandhalter
(K) USB-Stick
A
B
H
J
Abbildung 1
C D
F
E
G
K
6 MHntge
Bitte legen Sie vor Beginn der Inbe-
triebnahme Ihren gewünschten Mon-
tage- bzw. Aufstellungsort fest. In
Abhängigkeit von der bevorzugten
Installation (LAN oder WLAN) ergeben
sich unterschiedliche Anforderungen,
die im nachfolgenden beschrieben
sind.
Sie können die Home Control Unit
aufstellen oder durch den mitge-
lieferten Wandhalter montieren.
Bei der LAN-Installation wird die
Home Control Unit mit dem Rou-
ter per Netzwerkkabel verbunden.
Bei der WLAN-Installation wird die
Home Control Unit über WLAN
mit dem Router verbunden.
6.1 LAN-Installation
Bei bevorzugter LAN-Installation
müssen am Installationsort eine
Steckdose zur Stromversorgung
und die LAN-Verbindung zum
Router vorhanden sein.
I
Stellen Sie sicher, dass bei bevor-
zugter LAN-Installation die Home
Control Unit mit einem Abstand
von >50 cm zum Router aufge-
stellt bzw. montiert ist.
Abbildung 2
>50 cm
5
