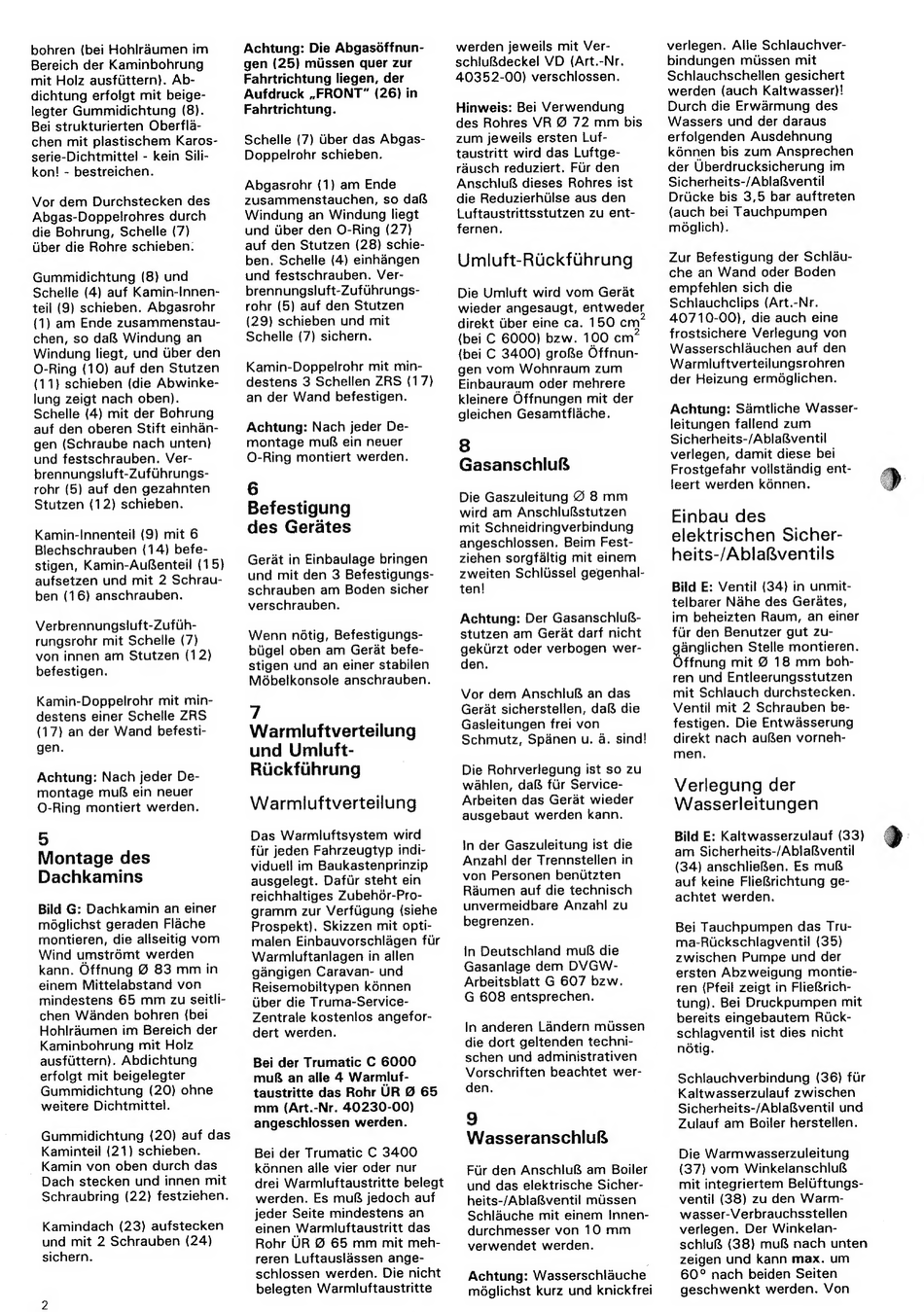

bohren (bei Hohlräumen im
Bereich der Kaminbohrung
mit Holz ausfüttern). Ab-
dichtung erfolgt mit beige-
legter Gummidichtung
(8).
Bei strukturierten Oberflä-
chen mit plastischem Karos-
serie-Dichtmittel - kein Sili-
kon! - bestreichen.
Vor dem Durchstecken des
Abgas-Doppelrohres durch
die Bohrung, Schelle (7)
über die Rohre schieben.
Gummidichtung
(8) und
Schelle (4) auf Kamin-Innen-
teil (9) schieben. Abgasrohr
(1) am Ende zusammenstau-
chen, so daß Windung an
Windung liegt, und über den
O-Ring (10) auf den Stutzen
(11) schieben (die Abwinke-
lung zeigt nach oben).
Schelle (4) mit der Bohrung
auf den oberen Stift einhän-
gen (Schraube nach unten)
und festschrauben. Ver-
brennungsluft-Zuführungs-
rohr (5) auf den gezahnten
Stutzen (12) schieben.
Kamin-Innenteil (9) mit 6
Blechschrauben (14) befe-
stigen, Kamin-Außenteil (15)
aufsetzen und mit 2 Schrau-
ben (16) anschrauben.
Verbrennungsluft-Zufüh-
rungsrohr mit Schelle (7)
von innen am Stutzen (12)
befestigen.
Kamin-Doppelrohr mit min-
destens einer Schelle ZRS
(17) an der Wand befesti-
gen.
Achtung: Nach jeder De-
montage muß ein neuer
O-Ring montiert werden.
5
Montage des
Dachkamins
Bild G: Dachkamin an einer
möglichst geraden Fläche
montieren, die allseitig vom
Wind umströmt werden
kann. Offnung Ø 83 mm in
einem Mittelabstand von
mindestens 65 mm zu seitli-
chen Wänden bohren (bei
Hohlräumen im Bereich der
Kaminbohrung mit Holz
ausfüttern). Abdichtung
erfolgt mit beigelegter
Gummidichtung
(20) ohne
weitere Dichtmittel.
Gummidichtung
(20) auf das
Kaminteil (21) schieben.
Kamin von oben durch das
Dach stecken und innen mit
Schraubring (22) festziehen.
Kamindach (23) aufstecken
und mit 2 Schrauben (24)
sichern.
Achtung: Die Abgasöffnun-
gen (25) müssen quer zur
Fahrtrichtung liegen, der
Aufdruck , FRONT" (26) in
Fahrtrichtung.
Schelle (7) über das Abgas-
Doppelrohr schieben.
Abgasrohr (1) am Ende
zusammenstauchen,
so daß
Windung an Windung liegt
und über den O-Ring (27)
auf den Stutzen (28) schie-
ben. Schelle (4) einhängen
und festschrauben. Ver-
brennungsluft-Zuführungs-
rohr (5) auf den Stutzen
(29) schieben und mit
Schelle (7) sichern,
Kamin-Doppelrohr mit min-
destens 3 Schellen ZRS (17)
an der Wand befestigen.
Achtung: Nach jeder De-
montage muß ein neuer
O-Ring montiert werden.
6
Befestigung
des Gerätes
Gerät in Einbaulage bringen
und mit den 3 Befestigungs-
schrauben am Boden sicher
verschrauben.
Wenn nötig, Befestigungs-
bügel oben am Gerät befe-
stigen und an einer stabilen
Möbelkonsole anschrauben.
7
Warmluftverteilung
und Umluft-
Rückführung
Warmluftverteilung
Das Warmluftsystem wird
für jeden Fahrzeugtyp indi-
viduell im Baukastenprinzip
ausgelegt. Dafür steht ein
reichhaltiges Zubehör-Pro-
gramm zur Verfügung (siehe
Prospekt). Skizzen mit opti-
malen Einbauvorschlägen für
Warmluftanlagen in allen
gängigen Caravan- und
Reisemobiltypen können
über die Truma-Service-
Zentrale kostenlos angefor-
dert werden.
Bei der Trumatic C 6000
muß an alle 4 Warmluf-
taustritte das Rohr UR Ø 65
mm (Art.-Nr. 40230-00)
angeschlossen werden.
Bei der Trumatic C 3400
können alle vier oder nur
drei Warmluftaustritte belegt
werden. Es muß jedoch auf
jeder Seite mindestens an
einen Warmluftaustritt das
Rohr UR 9 65 mm mit meh-
reren Luftauslässen ange-
schlossen werden. Die nicht
belegten Warmluftaustritte
werden jeweils mit Ver-
schlußdeckel VD (Art.-Nr.
40352-00} verschlossen.
Hinweis: Bei Verwendung
des Rohres VR Ø 72 mm
bis
zum jeweils ersten Luf-
taustritt wird das Luftge-
räusch reduziert. Für den
Anschluß dieses Rohres ist
die Reduzierhülse aus den
Luftaustrittsstutzen zu ent-
fernen.
Umluft-Rückführung
Die Umluft wird vom Gerät
wieder angesaugt, entweder
direkt über eine ca. 150 cm"
(bei C 6000) bzw. 100 cm?
(bei C 3400) große Öffnun-
gen vom Wohnraum zum
Einbauraum oder mehrere
kleinere Öffnungen mit der
gleichen Gesamtfläche.
8
Gasanschluß
Die Gaszuleitung
Ø 8 mm
wird am Anschlußstutzen
mit Schneidringverbindung
angeschlossen. Beim Fest-
ziehen sorgfältig mit einem
zweiten Schlüssel gegenhal-
ten!
Achtung: Der Gasanschluß-
stutzen am Gerät darf nicht
gekürzt oder verbogen wer-
den.
Vor dem Anschluß an das
Gerät sicherstellen, daß die
Gasleitungen frei von
Schmutz, Spänen u. ä. sind!
Die Rohrverlegung ist so zu
wählen, daß für Service-
Arbeiten das Gerät wieder
ausgebaut werden kann.
In der Gaszuleitung ist die
Anzahl der Trennstellen in
von Personen
benützten
Räumen auf die technisch
unvermeidbare Anzahl zu
begrenzen.
In Deutschland muß die
Gasanlage dem DVGW-
Arbeitsblatt
G 607 bzw.
G 608 entsprechen.
In anderen Ländern müssen
die dort geltenden techni-
schen und administrativen
Vorschriften beachtet wer-
den.
9
Wasseranschluß
Für den Anschluß am Boiler
und das elektrische Sicher-
heits-/Ablaßventil müssen
Schläuche mit einem innen-
durchmesser von 10 mm
verwendet werden.
Achtung: Wasserschläuche
möglichst kurz und knickfrei
verlegen. Alle Schlauchver-
bindungen müssen mit
Schlauchschellen gesichert
werden (auch Kaltwasser)!
Durch die Erwärmung des
Wassers und der daraus
erfolgenden Ausdehnung
können bis zum Ansprechen
der Überdrucksicherung im
Sicherheits-/Ablaßventil
Drücke bis 3,5 bar auftreten
(auch bei Tauchpumpen
möglich).
Zur Befestigung der Schläu-
che an Wand oder Boden
empfehlen sich die
Schlauchclips (Art.-Nr.
40710-00), die auch eine
frostsichere Verlegung von
Wasserschläuchen auf den
Warmluftverteilungsrohren
der Heizung ermôglichen.
Achtung: Sämtliche Wasser-
leitungen fallend zum
Sicherheits-/AblaRventil
verlegen, damit diese bei
Frostgefahr vollständig ent-
leert werden kônnen.
Einbau des
elektrischen Sicher-
heits-/Ablaßventils
Bild E: Ventil (34) in unmit-
telbarer Nähe des Gerätes,
im beheizten Raum, an einer
für den Benutzer gut zu-
gänglichen Stelle montieren.
Öffnung mit Ø 18 mm
boh-
ren und Entleerungsstutzen
mit Schlauch durchstecken.
Ventil mit 2 Schrauben be-
festigen. Die Entwässerung
direkt nach außen vorneh-
men.
Verlegung der
Wasserleitungen
Bild E: Kaltwasserzulauf (33)
2
am Sicherheits-/Ablaßventil
(34) anschließen. Es muß
auf keine Fließrichtung ge-
achtet werden.
Bei Tauchpumpen das Tru-
ma-Rückschlagventil (35)
zwischen Pumpe und der
ersten Abzweigung montie-
ren (Pfeil zeigt in Fließrich-
tung). Bei Druckpumpen mit
bereits eingebautem Rück-
schlagventil ist dies nicht
nötig.
Schlauchverbindung (36) für
Kaltwasserzulauf zwischen
Sicherheits-/Ablaßventil und
Zulauf am Boiler herstellen.
Die Warmwasserzuleitung
(37) vom WinkelanschiuB
mit integriertem Belúftungs-
ventil (38) zu den Warm-
wasser-Verbrauchsstellen
verlegen. Der Winkelan-
schluß (38) muß nach unten
zeigen und kann max. um
60° nach beiden Seiten
geschwenkt werden. Von
