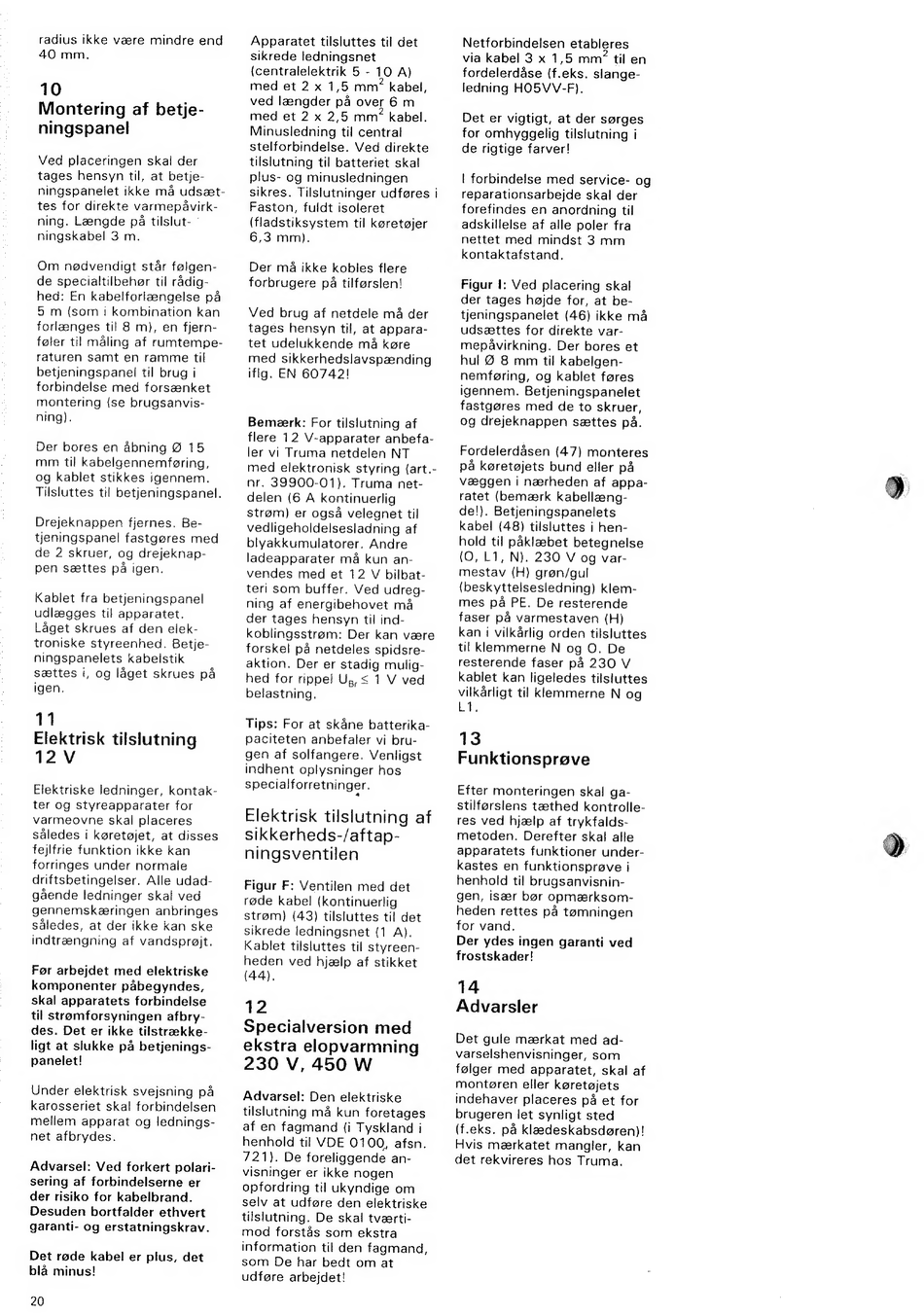

radius ikke være mindre end
40 mm.
10
Montering af betje-
ningspanel
Ved placeringen skal der
tages hensyn til, at betje-
ningspanelet ikke må udsæt-
tes for direkte varmepávirk-
ning. Længde pà tilslut- `
ningskabel 3 m.
Om nødvendigt står falgen-
de specialtilbehar til radig-
hed: En kabelforlængelse pá
5 m (som i kombination kan
forlænges til 8 m), en fjern-
føler til måling af rumtempe-
raturen samt en ramme til
betjeningspanel til brug i
forbindelse med forsænket
montering (se brugsanvis-
ning).
Der bores en åbning Ø 15
mm til kabelgennemfering,
og kablet stikkes igennem.
Tilsluttes til betjeningspanel.
Drejeknappen fjernes. Be-
tjeningspanel fastgøres med
de 2 skruer, og drejeknap-
pen sættes pà igen.
Kablet fra betjeningspanel
udlægges til apparatet.
Låget skrues af den elek-
troniske styreenhed. Betje-
ningspanelets kabelstik
sættes i, og låget skrues på
igen.
11
Elektrisk tilslutning
12V
Elektriske ledninger, kontak-
ter og styreapparater
for
varmeovne skal placeres
således i køretøjet, at disses
fejlfrie funktion ikke kan
forringes under normale
driftsbetingelser. Alle udad-
gående ledninger skal ved
gennemskæringen
anbringes
således, at der ikke kan ske
indtrængning af vandsprøjt.
Før arbejdet med elektriske
komponenter
påbegyndes,
skal apparatets forbindelse
til strømforsyningen afbry-
des. Det er ikke tilstrække-
ligt at slukke på betjenings-
panelet!
Under elektrisk svejsning på
karosseriet skal forbindelsen
mellem apparat og lednings-
net afbrydes.
Advarsel: Ved forkert polari-
sering af forbindelserne er
der risiko for kabelbrand.
Desuden bortfalder ethvert
garanti- og erstatningskrav.
Det røde kabel er plus, det
blå minus!
20
Apparatet tilsluttes til det
sikrede ledningsnet
(centralelektrik 5 - 10 A)
med et 2 x 1,5 mm? kabel,
ved længder på over 6 m
med et 2 x 2,5 mm? kabel.
Minusledning til central
stelforbindelse. Ved direkte
tilslutning til batteriet skal
plus- og minusledningen
sikres. Tilslutninger udføres i
Faston, fuldt isoleret
(fladstiksystem til køretøjer
6,3 mm).
Der må ikke kobles flere
forbrugere på tilførslen!
Ved brug af netdele må der
tages hensyn til, at appara-
tet udelukkende må køre
med sikkerhedslavspænding
iflg. EN 607421
Bemærk: For tilslutning af
flere 12 V-apparater anbefa-
ler vi Truma netdelen NT
med elektronisk styring (art.-
nr. 39900-01). Truma net-
delen (6 A kontinuerlig
strøm) er også velegnet til
vedligeholdelsesladning af
blyakkumulatorer. Andre
ladeapparater må kun an-
vendes med et 12 V bilbat-
teri som buffer. Ved udreg-
ning af energibehovet må
der tages hensyn til ind-
koblingsstrøm: Der kan være
forskel på netdeles spidsre-
aktion. Der er stadig mulig-
hed for rippel Ug, < 1 V ved
belastning.
Tips: For at skâne batterika-
paciteten anbefaler vi bru-
gen af solfangere. Venligst
indhent oplysninger hos
specialforretninger.
Elektrisk tilslutning af
sikkerheds-/aftap-
ningsventilen
Figur F: Ventilen med det
rode kabel (kontinuerlig
strøm) (43) tilsluttes til det
sikrede ledningsnet (1 A).
Kablet tilsluttes til styreen-
heden ved hjælp af stikket
(44),
12
Specialversion med
ekstra elopvarmning
230 V, 450 W
Advarsel: Den elektriske
tilslutning må kun foretages
af en fagmand (i Tyskland i
henhold til VDE 0100, afsn.
721). De foreliggende an-
visninger er ikke nogen
opfordring til ukyndige om
selv at udføre den elektriske
tilslutning. De skal tværti-
mod forstås som ekstra
information til den fagmand,
som De har bedt om at
udføre arbejdet!
Netforbindelsen etableres
via kabel 3 x 1,5 mm? til en
fordelerdåse (f.eks. slange-
ledning HO5VV-F).
Det er vigtigt, at der sørges
for omhyggelig tilslutning i
de rigtige farver!
| forbindelse med service- og
reparationsarbejde skal der
forefindes en anordning til
adskillelse af alle poler fra
nettet med mindst
3 mm
kontaktafstand.
Figur |: Ved placering skal
der tages højde for, at be-
tjeningspanelet (46) ikke må
udsættes for direkte var-
mepävirkning. Der bores et
hul Ø 8 mm til kabelgen-
nemforing, og kablet føres
igennem.
Betjeningspanelet
fastgøres med de to skruer,
og drejeknappen sættes på.
Fordelerdäsen (47) monteres
pá køretøjets bund eller pá
væggen i nærheden af appa-
ratet (bemærk kabellæng-
de!). Betjeningspanelets
kabel (48) tilsluttes i hen-
hold til päklæbet betegnelse
(O, L1, N). 230 V og var-
mestav (H) gren/gul
(beskyttelsesledning) klem-
mes pä PE. De resterende
faser på varmestaven
(H)
kan i vilkårlig orden tilsluttes
til klemmerne N og O. De
resterende faser pá 230 V
kablet kan ligeledes tilsluttes
vilkårligt til klemmerne N og
L1.
13
Funktionsprove
Efter monteringen skal ga-
stilforslens tæthed kontrolle-
res ved hjælp af trykfalds-
metoden.
Derefter skal alle
apparatets funktioner under-
kastes en funktionsprove i
henhold til brugsanvisnin-
gen, især bør opmærksom-
heden rettes på tomningen
for vand.
Der ydes ingen garanti ved
frostskader!
14
Advarsler
Det gule mærkat med ad-
varselshenvisninger, som
følger med
apparatet,
skal af
montøren eller køretøjets
indehaver placeres på et for
brugeren let synligt sted
(f.eks. på klædeskabsdøren)!
Hvis mærkatet mangler, kan
det rekvireres hos Truma.
