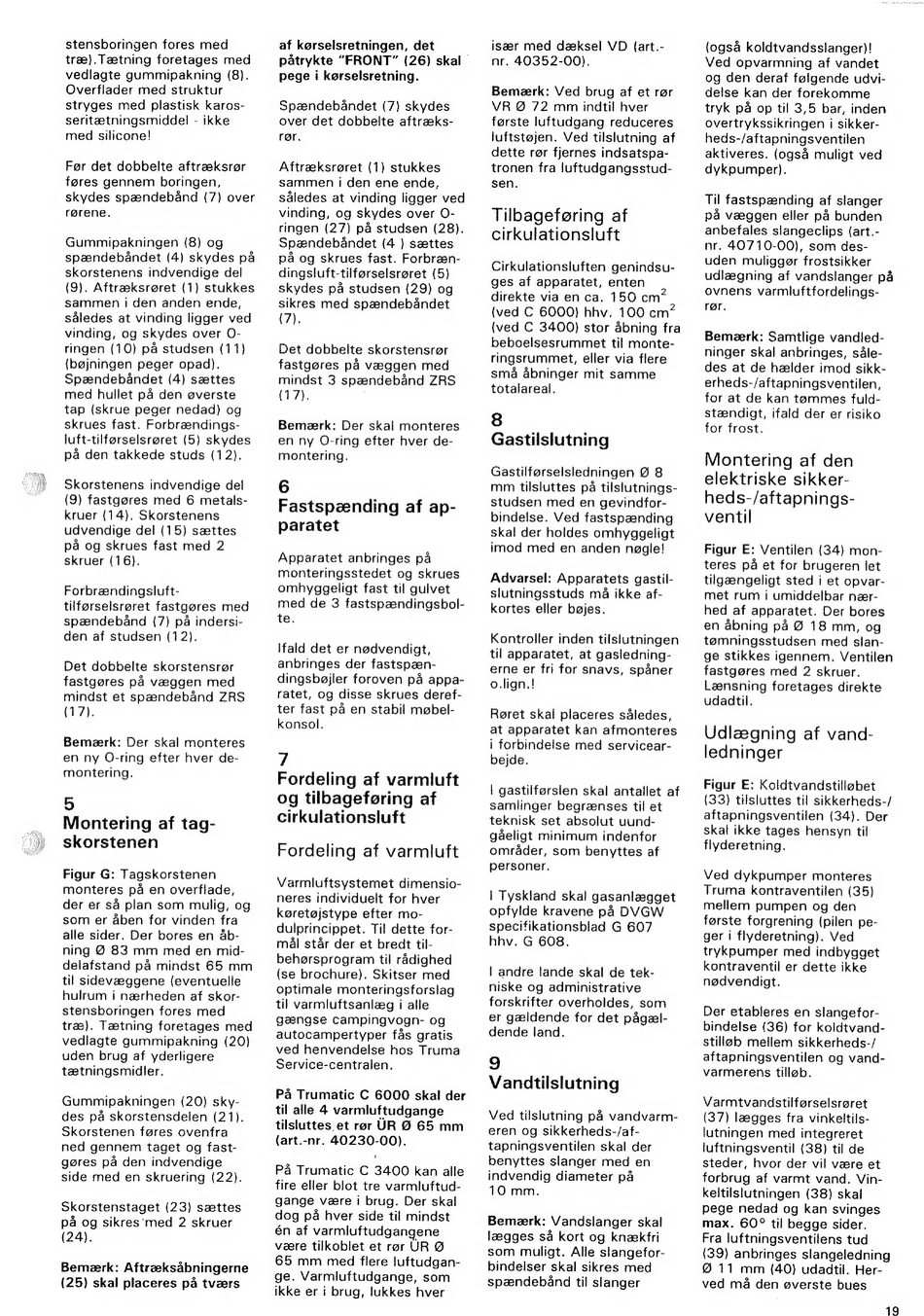

stensboringen fores med
tras). Teetning foretages med
vedlagte gummipakning
(8).
Overflader med struktur
stryges med plastisk karos-
seritætningsmiddel - ikke
med silicone!
For det dobbelte aftræksrer
føres gennem boringen,
skydes spændebånd (7) over
rørene.
Gummipakningen
(8) og
spændebåndet (4) skydes på
skorstenens indvendige del
(9). Aftræksrøret (1) stukkes
sammen
i den anden ende,
således at vinding ligger ved
vinding, og skydes over O-
ringen (10) på studsen (11)
(bøjningen peger opad).
Spændebåndet (4) sættes
med hullet på den øverste
tap (skrue peger nedad) og
skrues fast. Forbrændings-
luft-tilførselsrøret (5) skydes
på den takkede studs (12).
Skorstenens indvendige del
(9) fastgøres med 6 metals-
kruer (14). Skorstenens
udvendige del (15) sættes
på og skrues fast med 2
skruer (16).
Forbrændingsluft-
tilførselsrøret fastgøres med
spændebånd
(7) på indersi-
den af studsen (12).
Det dobbelte skorstensrør
fastgøres på væggen med
mindst et spændebånd ZRS
(17).
Bemærk:
Der skal monteres
en ny O-ring efter hver de-
montering.
5
Montering af tag-
skorstenen
Figur G: Tagskorstenen
monteres på en overflade,
der er så plan som mulig, og
som er åben for vinden fra
alle sider. Der bores en åb-
ning Ø 83 mm med en mid-
delafstand på mindst 65 mm
til sidevæggene (eventuelle
hulrum i nærheden af skor-
stensboringen fores med
træ). Tætning foretages med
vedlagte gummipakning
(20)
uden brug af yderligere
tætningsmidler.
Gummipakningen
(20) sky-
des på skorstensdelen (21).
Skorstenen føres ovenfra
ned gennem taget og fast-
gøres på den indvendige
side med en skruering (22).
Skorstenstaget (23) sættes
på og sikres
med 2 skruer
(24).
Bemærk: Aftræksåbningerne
(25) skal placeres på tværs
af kørselsretningen, det
i
påtrykte "FRONT"
(26) skal
pege i kørselsretning.
Spændebåndet (7) skydes
over det dobbelte aftræks-
rør,
Aftræksrøret (1) stukkes
sammen
i den ene ende,
således at vinding ligger ved
vinding, og skydes over O-
ringen (27) på studsen (28).
Spændebåndet (4 ) sættes
på og skrues fast. Forbræn-
dingsluft-tilførselsrøret (5)
skydes på studsen (29) og
sikres med spændebåndet
(7).
Det dobbelte skorstensrør
fastgøres på væggen med
mindst 3 spændebånd ZRS
(17).
Bemærk:
Der skal monteres
en ny O-ring efter hver de-
montering.
6
Fastspænding af ap-
paratet
Apparatet anbringes på
monteringsstedet og skrues
omhyggeligt fast til gulvet
med de 3 fastspændingsbol-
te.
Ifald det er nødvendigt,
anbringes der fastspæn-
dingsbøjler foroven på appa-
ratet, og disse skrues deref-
ter fast på en stabil møbel-
konsol.
7
Fordeling af varmluft
og tilbageføring af
cirkulationsluft
Fordeling af varmluft
Varmluftsystemet dimensio-
neres individuelt for hver
køretøjstype efter mo-
dulprincippet. Til dette for-
mål står der et bredt til-
behørsprogram til rådighed
(se brochure). Skitser med
optimale monteringsforslag
til varmluftsanlæg i alle
gængse campingvogn- og
autocampertyper fås gratis
ved henvendelse hos Truma
Service-centralen.
På Trumatic C 6000 skal der
til alle 4 varmluftudgange
tilsluttes, et rør UR Ø 65 mm
(art.-nr. 40230-00).
På Trumatic C 3400 kan alle
fire eller blot tre varmluftud-
gange være i brug. Der skal
dog på hver side til mindst
én af varmluftudgangene
være tilkoblet et rør UR Ø
65 mm med flere luftudgan-
ge. Varmluftudgange, som
ikke er i brug, lukkes hver
især med dæksel VD (art.-
nr. 40352-00).
Bemærk: Ved brug af et rør
VR Ø 72 mm indtil hver
første luftudgang reduceres
luftstøjen. Ved tilslutning af
dette rør fjernes indsatspa-
tronen fra luftudgangsstud-
sen.
Tilbageføring af
cirkulationsluft
Cirkulationsluften genindsu-
ges af apparatet, enten
direkte via en ca. 150 cm
(ved C 6000) hhv. 100 cm?
(ved C 3400) stor åbning fra
beboelsesrummet til monte-
ringsrummet, eller via flere
små åbninger mit samme
totalareal.
8
Gastilslutning
Gastilforselsledningen 9 8
mm tilsluttes pá tilslutnings-
studsen med en gevindfor-
bindelse. Ved fastspænding
skal der holdes omhyggeligt
imod med en anden nøgle!
Advarsel: Apparatets gastil-
slutningsstuds må ikke af-
kortes eller bøjes.
Kontroller inden tilslutningen
til apparatet, at gasledning-
erne er fri for snavs, spåner
o.lign.!
Roret skal placeres sáledes,
at apparatet kan afmonteres
i forbindelse med servicear-
bejde.
| gastilforslen skal antallet af
samlinger begrænses til et
teknisk set absolut uund-
gäeligt minimum indenfor
områder, som benyttes af
personer.
I Tyskland skal gasanlægget
opfylde kravene på DVGW
specifikationsblad G 607
hhv. G 608.
| andre lande skal de tek-
niske og administrative
forskrifter overholdes, som
er gældende for det pågæl-
dende land.
9
Vandtilslutning
Ved tilslutning på vandvarm-
eren og sikkerheds-/af-
tapningsventilen skal der
benyttes slanger med en
indvendig diameter på
10 mm.
Bemærk: Vandslanger skal
lægges så kort og knækfri
som muligt. Alle slangefor-
bindelser skal sikres med
spændebånd til slanger
(også koldtvandsslanger)!
Ved opvarmning af vandet
og den deraf følgende udvi-
delse kan der forekomme
tryk på op til 3,5 bar, inden
overtrykssikringen i sikker-
heds-/aftapningsventilen
aktiveres. (også muligt ved
dykpumper).
Til fastspænding af slanger
pá væggen eller på bunden
anbefales slangeclips (art.-
nr. 40710-00), som des-
uden muliggør frostsikker
udlægning af vandslanger på
ovnens varmluftfordelings-
rør.
Bemærk: Samtlige vandled-
ninger skal anbringes, såle-
des at de hælder imod sikk-
erheds-/aftapningsventilen,
for at de kan tømmes fuld-
stændigt, ifald der er risiko
for frost.
Montering af den
elektriske sikker-
heds-/aftapnings-
ventil
Figur E: Ventilen (34) mon-
teres på et for brugeren let
tilgængeligt sted i et opvar-
met rum i umiddelbar nær-
hed af apparatet. Der bores
en åbning på Ø 18 mm, og
tømningsstudsen med slan-
ge stikkes igennem. Ventilen
fastgøres med 2 skruer.
Lænsning foretages direkte
udadtil.
Udlægning af vand-
ledninger
Figur E: Koldtvandstilløbet
(33) tilsluttes til sikkerheds-/
aftapningsventilen (34). Der
skal ikke tages hensyn til
flyderetning.
Ved dykpumper monteres
Truma kontraventilen (35)
mellem pumpen og den
første forgrening (pilen pe-
ger i flyderetning). Ved
trykpumper med indbygget
kontraventil er dette ikke
nødvendigt.
Der etableres en slangefor-
bindelse (36) for koldtvand-
stilløb mellem sikkerheds-/
aftapningsventilen og vand-
varmerens
tilløb.
Varmtvandstilførselsrøret
(37) lægges fra vinkeltils-
lutningen med integreret
luftningsventil (38) til de
steder, hvor der vil være et
forbrug af varmt vand. Vin-
keltilslutningen (38) skal
pege nedad og kan svinges
max. 60º til begge sider.
Fra luftningsventilens tud
(39) anbringes slangeledning
B 11 mm
(40) udadtil. Her-
ved må den øverste bues
