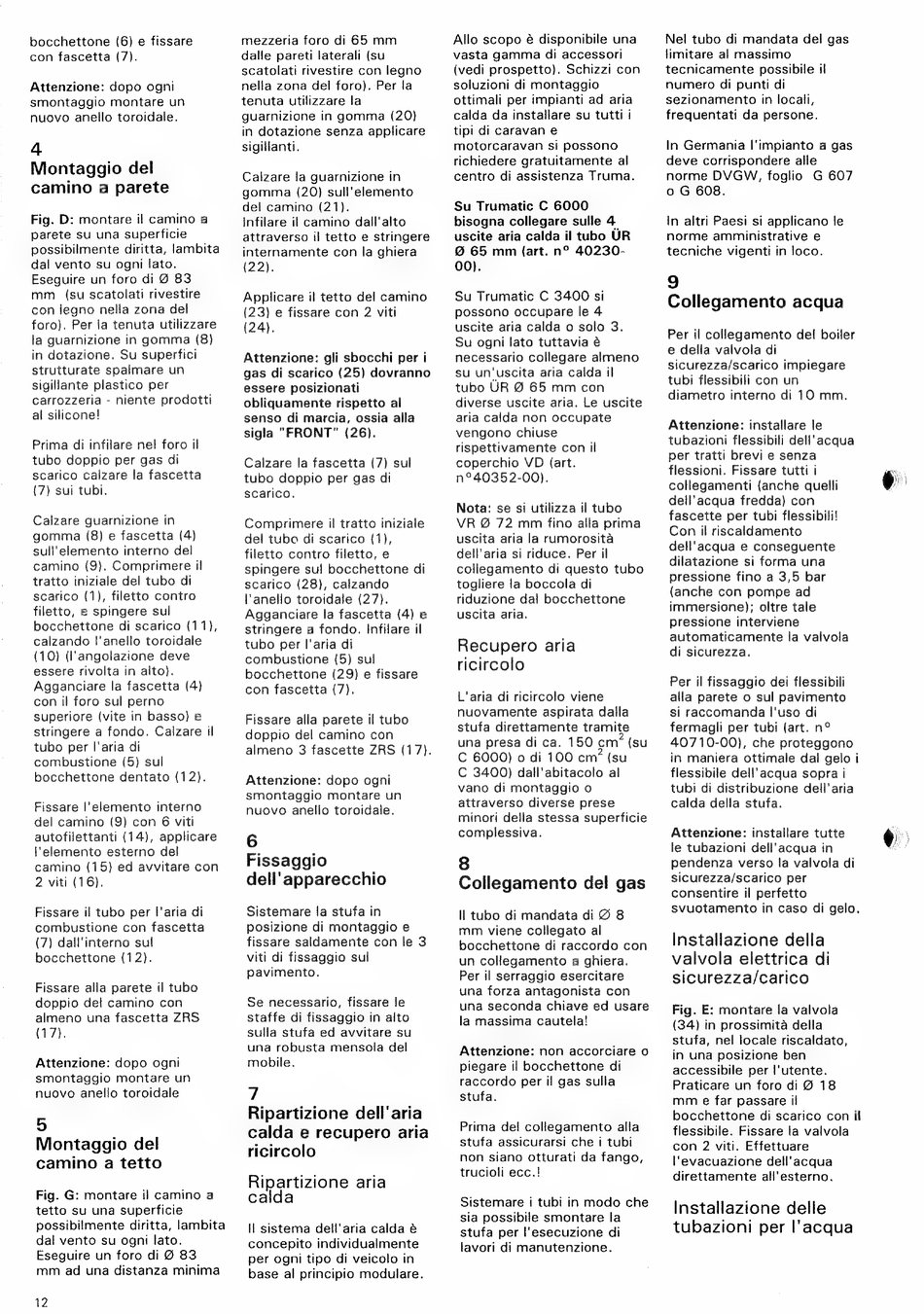

bocchettone (6) e fissare
con fascetta
(7).
Attenzione: dopo ogni
smontaggio montare un
nuovo anello toroidale.
4
Montaggio del
camino a parete
Fig. D: montare il camino a
parete su una superficie
possibilmente diritta, lambita
dal vento su ogni lato.
Eseguire un foro di @ 83
mm
(su scatolati rivestire
con legno nella zona del
foro). Per la tenuta utilizzare
la guarnizione in gomma
(8)
in dotazione. Su superfici
strutturate spalmare un
sigillante plastico per
carrozzeria - niente prodotti
al silicone!
Prima di infilare nel foro il
tubo doppio per gas di
scarico calzare la fascetta
(7) sui tubi.
Calzare guarnizione in
gomma
(8) e fascetta (4)
sull'elemento interno del
camino (9). Comprimere il
tratto iniziale del tubo di
scarico
(1), filetto contro
filetto, e spingere sul
bocchettone di scarico (11),
calzando l'anello toroidale
(10) (l'angolazione deve
essere rivolta in alto).
Agganciare la fascetta (4)
con il foro sul perno
superiore (vite in basso) e
stringere a fondo. Calzare il
tubo per l'aria di
combustione (5) sul
bocchettone dentato (12).
Fissare l'elemento
interno
del camino
(9) con 6 viti
autofilettanti (14), applicare
l'elemento
esterno
del
camino
(15) ed avvitare con
2 viti (16),
Fissare il tubo per l'aria di
combustione
con fascetta
(7) dall'interno sul
bocchettone
(12).
Fissare alla parete il tubo
doppio del camino con
almeno una fascetta ZRS
(17).
Attenzione: dopo ogni
smontaggio montare un
nuovo anello toroidale
5
Montaggio del
camino a tetto
Fig. G: montare il camino a
tetto su una superficie
possibilmente diritta, lambita
dal vento su ogni lato.
Eseguire un foro di Ø 83
mm ad una distanza minima
12
mezzeria foro di 65 mm
dalle pareti laterali (su
scatolati rivestire con legno
nella zona del foro). Per la
tenuta utilizzare la
guarnizione in gomma (20)
in dotazione senza applicare
sigillanti.
Calzare la guarnizione in
gomma
(20) sull'elemento
del camino (21).
Infilare il camino dall'alto
attraverso il tetto e stringere
internamente con la ghiera
(22).
Applicare il tetto del camino
(23) e fissare con 2 viti
(24).
Attenzione: gli sbocchi per i
gas di scarico (25) dovranno
essere posizionati
obliquamente
rispetto al
senso
di marcia, ossia alla
sigla "FRONT"
(26).
Calzare la fascetta (7) sul
tubo doppio per gas di
scarico.
Comprimere il tratto iniziale
del tubo di scarico (1),
filetto contro filetto, e
spingere sul bocchettone di
scarico (28), calzando
l'anello toroidale (27).
Agganciare la fascetta (4) e
stringere a fondo. Infilare il
tubo per l'aria di
combustione (5) sul
bocchettone (29) e fissare
con fascetta (7).
Fissare alla parete il tubo
doppio del camino con
almeno 3 fascette ZRS (17).
Attenzione: dopo ogni
smontaggio montare un
nuovo anello toroidale.
6
Fissaggio
dell'apparecchio
Sistemare la stufa in
posizione di montaggio e
fissare saldamente con le 3
viti di fissaggio sul
pavimento.
Se necessario,
fissare le
staffe di fissaggio in alto
sulla stufa ed avvitare su
una robusta mensola del
mobile.
7
Ripartizione dell'aria
calda e recupero aria
ricircolo
Ripartizione aria
calda
Il sistema dell'aria calda è
concepito individualmente
per ogni tipo di veicolo in
base al principio modulare.
Allo scopo è disponibile una
vasta gamma di accessori
{vedi prospetto). Schizzi con
soluzioni di montaggio
ottimali per impianti ad aria
calda da installare su tutti i
tipi di caravan e
motorcaravan si possono
richiedere gratuitamente al
centro di assistenza Truma.
Su Trumatic C 6000
bisogna collegare sulle 4
uscite aria calda il tubo UR
65 mm (art. n° 40230-
00).
Su Trumatic C 3400 si
possono occupare le 4
uscite aria calda o solo 3.
Su ogni lato tuttavia è
necessario collegare almeno
su un'uscita aria calda il
tubo UR Ø 65 mm
con
diverse uscite aria. Le uscite
aria calda non occupate
vengono chiuse
rispettivamente con il
coperchio VD (art.
nº40352-00).
Nota: se si utilizza il tubo
VR Ø 72 mm fino alla prima
uscita aria la rumorosità
dell'aria si riduce. Per il
collegamento di questo tubo
togliere la boccola di
riduzione dal bocchettone
uscita aria.
Recupero aria
ricircolo
L'aria di ricircolo viene
nuovamente aspirata dalla
stufa direttamente tramite
una presa di ca. 150 cm? (su
C 6000) o di 100 cm? (su
C 3400) dall'abitacolo al
vano di montaggio o
attraverso diverse prese
minori della stessa superficie
complessiva.
8
Collegamento del gas
Il tubo di mandata di Ø 8
mm viene collegato al
bocchettone di raccordo con
un collegamento a ghiera.
Per il serraggio esercitare
una forza antagonista con
una seconda chiave ed usare
la massima cautela!
Attenzione: non accorciare o
piegare il bocchettone di
raccordo per il gas sulla
stufa.
Prima del collegamento alla
stufa assicurarsi che i tubi
non siano otturati da fango,
trucioli ecc.!
Sistemare i tubi in modo che
sia possibile smontare la
stufa per l'esecuzione di
lavori di manutenzione.
Nel tubo di mandata del gas
limitare al massimo
tecnicamente possibile il
numero di punti di
sezionamento in locali,
frequentati da persone.
In Germania l'impianto a gas
deve corrispondere alle
norme DVGW,
foglio
G 607
o G 608.
In altri Paesi si applicano le
norme amministrative e
tecniche vigenti in loco.
9
Collegamento acqua
Per il collegamento del boiler
e della valvola di
sicurezza/scarico impiegare
tubi flessibili con un
diametro interno di 10 mm.
Attenzione: installare le
tubazioni flessibili dell'acqua
per tratti brevi e senza
flessioni. Fissare tutti i
collegamenti (anche quelli
dell'acqua fredda) con
fascette per tubi flessibili!
Con il riscaldamento
dell'acqua e conseguente
dilatazione si forma una
pressione fino a 3,5 bar
(anche con pompe ad
immersione); oltre tale
pressione interviene
automaticamente la valvola
di sicurezza.
Per il fissaggio dei flessibili
alla parete o sul pavimento
si raccomanda l'uso di
fermagli per tubi (art. n°
40710-00), che proteggono
in maniera ottimale dal gelo i
flessibile dell'acqua sopra i
tubi di distribuzione dell'aria
calda della stufa.
Attenzione: installare tutte
le tubazioni dell'acqua in
pendenza verso la valvola di
sicurezza/scarico per
consentire il perfetto
svuotamento in caso di gelo.
Installazione della
valvola elettrica di
sicurezza/carico
Fig. E: montare la valvola
(34) in prossimità della
stufa, nel locale riscaldato,
in una posizione ben
accessibile per l'utente.
Praticare un foro di Ø 18
mm e far passare il
bocchettone di scarico con il
flessibile. Fissare la valvola
con 2 viti. Effettuare
l'evacuazione dell'acqua
direttamente all'esterno.
Installazione delle
tubazioni per l'acqua
