Grundfos SM 113 Montage- Und Betriebsanleitung Seite 3

2.2 Bedienoberfläche
1 2 3 4 5 6 7 8 9 10 11 1213 14

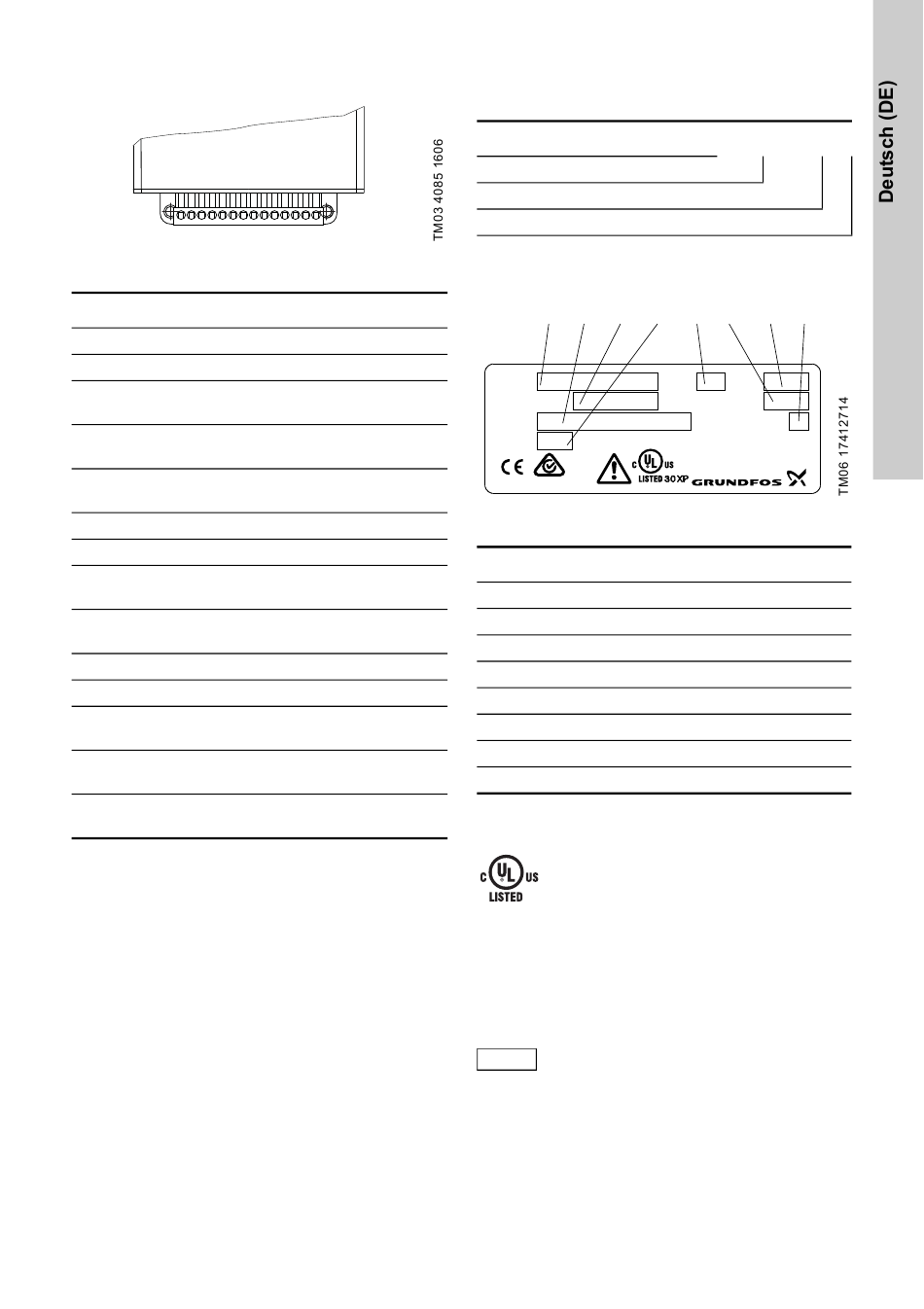

Abb. 2 Anschlusspins
Pin Typ Beschreibung
1 4-20 mA Vibrationssensor
2 4-20 mA Reserveeingang
Spannungsversorgungsausgang
3 13,5 VDC
für Sensoren mit 4-20 mA
Wasser-im-Öl-/
4 4-20 mA
Wasser-in-Luft-Sensor
Gemeinsame Erdung für Senso-
5 GND
ren
6 P5 Übertragungssignal zum IO 113
7 PE Schutzerde
Spannungsversorgungseingang
8 P4
für die Sensorplatine vom IO 113
Nicht ver-
9 -
wendet
10 Pt1000 Statortemperatur
11 Drehzahl Reserviert
Pt100/
12 Temperatur Hauptlager
Pt1000
Pt100/
13 Temperatur Stützlager
Pt1000
Pt100/
14 Statortemperatur
Pt1000
2.3 Produktidentifikation
2.3.1 Typenschlüssel
Kennzahl Bedeutung
SM Sensorplatine
11 Reglerreihe
3 Modellnummer
2.3.2 Typenschild
Das Typenschild ist vorn am SM 113 angebracht.
A B C
Type
Product No.
U
N
P
MAX
Made in Thailand
Abb. 3 Typenschild
Pos. Beschreibung
A Typenbezeichnung
B Nennspannung
C Produktnummer
D Leistung
E Versionsnummer
F Seriennummer
G Produktionscode (Jahr und Woche)
H Schutzart
2.4 Zulassung
Das SM 113 entspricht den US-amerika-
nischen und kanadischen Sicherheits-
anforderungen der UL.
2.5 Ausführungen
Das SM 113 ist nur in einer Ausführung erhältlich.
Die Ausführung kann anhand der Produktnummer
(Pos. 2 auf dem Typenschild) ermittelt werden:
• 98149751 = Standardausführung.
Das SM 113 ist in Verbindung mit dem
Hinweis
IO 113 einzusetzen.
SM 1 1
D E F G H
V-No. P.c.
Serial No.
IP
OPEN TYPE PROCESS
CONTROL EQUIPMENT
DK-8850 Bjerringbro Denmark
3
