8.4 X3: Eingang NOT-HALT
Anschluss eines NOT-HALT Befehlsgerätes nach DIN EN 13850 oder einer Auswerteeinheit für
Einzugsicherung. Bei Betätigung erscheint die Fehlermeldung „F1.4".

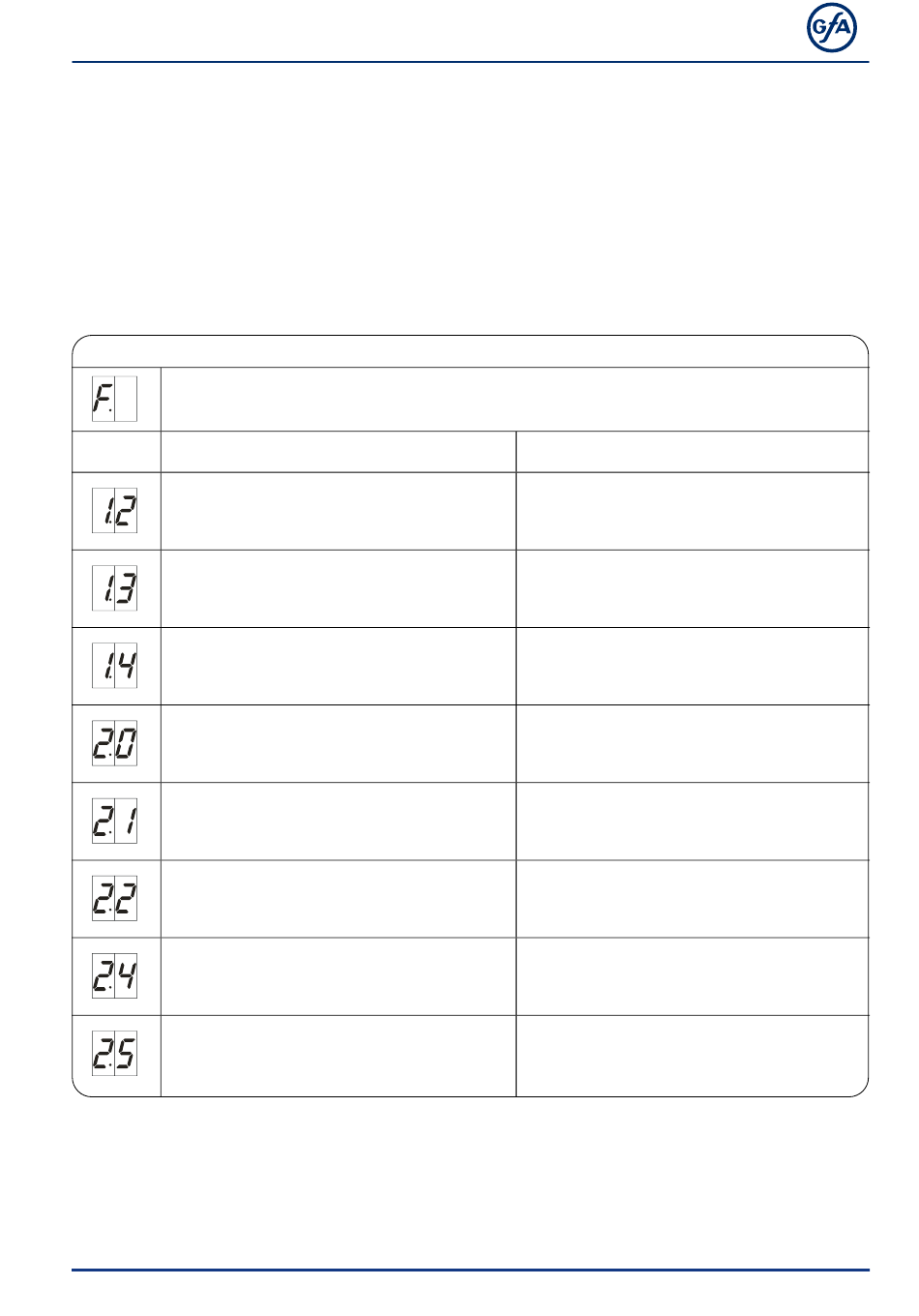

9. Statusanzeige
Ziffer
Fehlerbeschreibung
Klemme X2.1 – X2.2 offen.
Schlaffseilschalter / Schlupftürkontakt geöffnet.
Nothandbetätigung betätigt.
Thermoschutz des Motors ausgelöst.
Klemme X3.1 – X3.2 offen.
Not-AUS betätigt.
Keine Sicherheitsschaltleiste erkannt.
Klemme X6.1 – X6.2 offen.
Lichtschranke betätigt.
Maximale Wiederauffahrt durch
Schaltleistenbetätigungen erreicht.
(Nur bei automatischer Zeitschließung)
Sicherheitsschaltleiste 8k2 betätigt.
Sicherheitsschaltleiste 8k2 defekt.
Fehler
Anzeige: „F" und Ziffer
Fehlerursachen und Fehlerbehebung
Torsicherheitsschalter prüfen.
Verbindungsleitung auf Unterbrechung prüfen.
Nothandbetätigung prüfen.
Überlastung oder Blockade des Antriebs prüfen.
Not-AUS prüfen.
Verbindungsleitung auf Unterbrechung prüfen.
Verdrahtung der Sicherheitsschaltleiste prüfen.
Ausrichtung der Lichtschranke prüfen.
Verbindungsleitung prüfen.
Gegebenenfalls Lichtschranke wechseln.
Hindernisse im Torweg.
Funktion der Sicherheitsschaltleiste prüfen.
Funktion der Sicherheitsschaltleiste prüfen.
Verbindungsleitung auf Kurzschluss prüfen.
Funktion der Sicherheitsschaltleiste prüfen.
Verbindungsleitung auf Unterbrechung prüfen.
21
