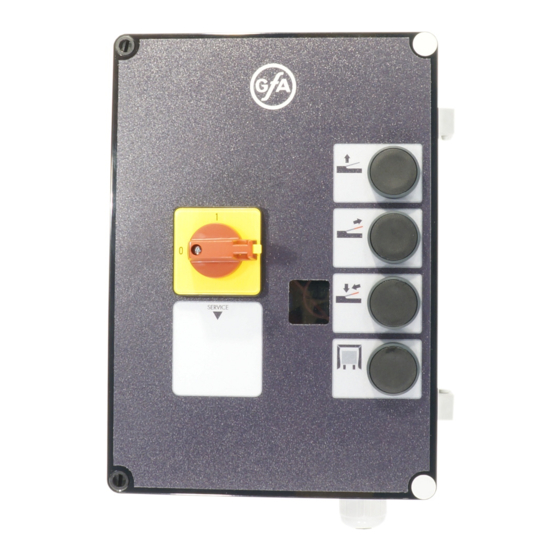

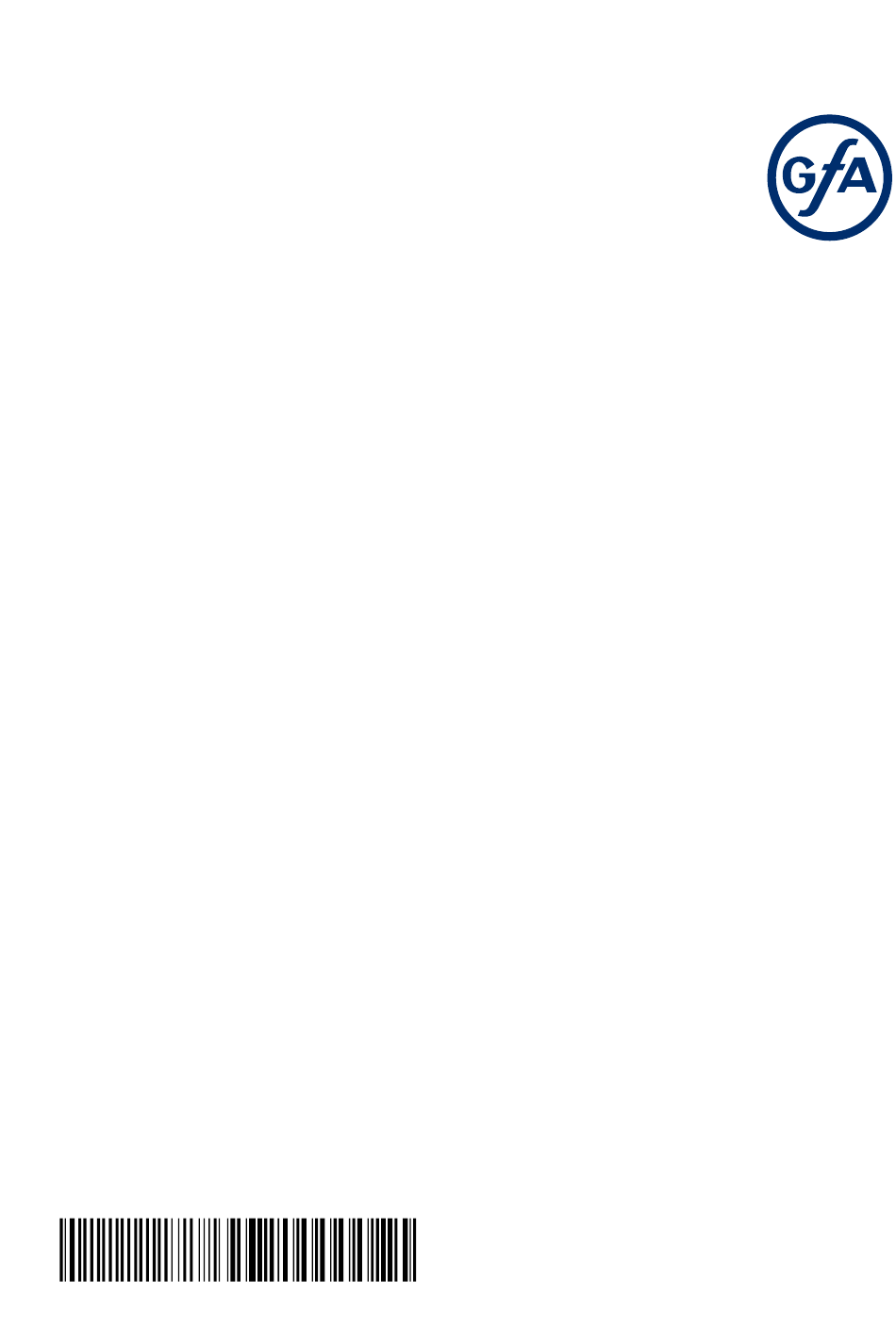

- Seite 1 Montageanleitung LB 700 Art.-Nr.: 20070000 -de- Stand: 51171455 _h_08.2018 0 0 0 0 0 0 0 0 0 0 0 5 1 1 7 1 4 5 5 XXXXX...
- Seite 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 • 40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise ..................4 Technische Daten ......................5 Montageempfehlung ..................... 6 Montage Gehäuse ......................6 Überprüfung Netzanschluss ..................7 Verdrahtung der Ladebrücke mit der Steuerung ............8 Schnelleinstellung ...................... -
Seite 4: Allgemeine Sicherheitshinweise
1 Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Die Steuerung ist für Ladebrücken mit Klappkeillippe oder Vorschublippe bestimmt. Die Betriebssicherheit ist nur bei bestimmungsgemäßer Anwendung gewährleistet. Keine Haftung bei Schäden durch andere Anwendungen. Veränderungen sind nur mit Zustimmung des Herstellers zulässig. Anderenfalls erlischt die Herstellererklärung. -
Seite 5: Technische Daten
2 Technische Daten LB 700 Versorgungsspannung 3~400V,N,PE Absicherung bauseits A tr. Maximale Leistung Hydraulikaggregat Anzahl der Ventile Ventilspannung V DC Maximaler Ventilstrom Maximale Leitungsaufnahme Steuerung Interne Absicherung A tr. Externe Absicherung Beleuchtung A tr. Maximale Leistung Ampeln Maximale Leistung Rampenbeleuchtung... -
Seite 6: Montageempfehlung
3 Montageempfehlung Um die vorhandene Ladebrücke schnell und sicher in Betrieb zu nehmen, empfehlen wir folgende Montageschritte: • Montage Gehäuse • Überprüfung Netzanschluss • Verdrahtung der Ladebrücke mit der Steuerung • Programmierung Schnelleinstellung Die Ladebrücke kann jetzt betrieben werden. • Installation von Zusatzkomponenten •... -
Seite 7: Überprüfung Netzanschluss
5 Überprüfung Netzanschluss Warnung - Lebensgefahr durch elektrischen Strom ! Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen Gültige Vorschriften und Normen beachten Elektrischen Anschluss fachgerecht durchführen Geeignetes Werkzeug verwenden Hinweis – Bauseitige Vorsicherung ! Die Steuerung muss allpolig mit einem Sicherungsnennwert von max. 10A je Phase gegen Kurzschluss und Überlast geschützt werden. -
Seite 8: Verdrahtung Der Ladebrücke Mit Der Steuerung
6 Verdrahtung der Ladebrücke mit der Steuerung Nach der Montage der Ladebrückensteuerung ist diese mit den elektrischen Komponenten des verwendeten Ladebrückensystems zu verdrahten. Anschluss des Hydraulikmotors W PE Hydraulikmotor Klemmenleiste Ladebrückensteuerung Anschluss Ladebrückensystem Klapplippe Klemmenleiste Ladebrückensteuerung Ventil Plattform / Klapplippe Anschluss Ladebrückensystem Vorschublippe Klemmenleiste Ladebrückensteuerung... -
Seite 9: Schnelleinstellung
7 Schnelleinstellung Nach dem Einschalten der Steuerung kann die Funktion der Ladebrücke ausgewählt werden. 1. Einschalten 2. Programmierpunkt auswählen Einstellknopf drücken und drehen 3. Einstellen Klapplippe oder Vorschublippe 4. Programmierpunkt speichern Einstellknopf drücken und nächsten Programmierpunkt auswählen durch Wiederholung von Schritt 2 Weiteren Einstellungen erfolgen nach dem gleichen Ablauf... - Seite 10 Parameter / Betriebsart Klapplippe 2.Programmierpunkt auswählen 3. Einstellen minimale Ausfahrtzeit Lippe 3,0 Sekunden maximale Ausfahrtzeit Lippe 20,0 Sekunden maximale Hebezeit Plattform 20,0 Sekunden Hebezeit Autoreturn 20,0 Sekunden Absenkzeit Autoreturn 20,0 Sekunden Parameter / Betriebsart Vorschublippe 2.Programmierpunkt auswählen 3. Einstellen minimale Ausfahrtzeit Lippe 3,0 Sekunden maximale Ausfahrtzeit Lippe 20,0 Sekunden...
-
Seite 11: Platinen - Übersicht
8 Platinen - Übersicht Ser.Nr. : xxxxxxxx Artikel Nr. 20-30004984 HW x.x SW x.x 1,6A tr. F2= 1,6A tr. 10.1 10.3 10.5 + - + - + - 10.2 10.4 Netzanschluss Ampel / Beleuchtung Hydraulikmotoranschluss Fahrzeugabdichtung Ventilanschluss Anzeige Befehlstaster Einstellknopf Radkeilsensor Sicherung Steuerung Fahrzeugdetektor... -
Seite 12: Anschlussklemmenplan
9 Anschlussklemmenplan X1 Versorgung X2 Hydraulikmotor X3 Ladebrückenventile W PE N PE ⓐ ⓑ ⓒ ① ② 3~ 400V, N, PE : Motor Klapplippe Vorschublippe Vorschublippe X5 Radkeilsensor X6 Fahrzeugdetektor ⓐ ⓑ ⓒ ⓐ ⓑ ⓒ : Wechsler : 8k2 : Sensor : Wechsler : 8k2... -
Seite 13: Programmierung Der Steuerung
10 Programmierung der Steuerung 1. Programmierung einschalten Einstellknopf 3 Sek drücken bis in der Anzeige 00 erscheint 2. Programmierpunkt auswählen Einstellknopf drehen bis zum gewünschten Programmierpunkt und danach drücken 3. Einstellen Einstellknopf drehen und gewünschte Funktion auswählen 4. Programmierpunkt speichern Einstellknopf drücken und nächsten Programmierpunkt auswählen oder Programmierung ausschalten... -
Seite 14: Programmierungstabelle
11 Programmierungstabelle Betriebsarten 2. Programmierpunkt 3 Einstellen 4 Speichern auswählen und bestätigen Betriebsart Ladebrücke mit Klapplippe Einstellknopf drücken Ladebrücke mit Vorschublippe 2 Ventile Energiesparmodus Einstellknopf drücken Positionen minimale Ausfahrtzeit 1,0 - 3,0 Sekunden Einstellknopf Lippe drücken maximale Ausfahrtzeit 1,0 - 20,0 Sekunden Lippe maximale Einfahrtzeit... - Seite 15 Sicherheitsfunktionen 2. Programmierpunkt 3 Einstellen 4 Speichern auswählen und bestätigen Radkeilsensor ohne Sensor Einstellknopf drücken mit Sensor Fahrzeugdetektor ohne Detektor Einstellknopf drücken mit Detektor Positionssensor ohne Sensor Einstellknopf Ladebrücke drücken Sensor mit Dauerkontakt Sensor mit Impulskontakt Signale Rot / Grün Ampel ohne Ampeln Einstellknopf außen...
- Seite 16 Funktionen 2. Programmierpunkt 3 Einstellen 4 Speichern auswählen und bestätigen Freigabe / Verriegelung Einstellknopf Ladebrücke / Tor drücken Freigabe durch Torkontakt Freigabe durch Torkontakt und Fahrzeugdetektor Freigabe durch Torkontakt und Freigabe Tor durch Fahrzeug- detektor Fahrzeugabdichtung ohne Einstellknopf drücken Rohrmotorfunktion Lüfterfunktion Rohrmotor- und Lüfterfunktion...
- Seite 17 Sensor 2. Programmierpunkt 3 Einstellen 4 Speichern auswählen und bestätigen Klappkeilsensor 00 = Vorschublippe Einstellknopf 01 = sensibel drücken 20 = unsensibel Wartung Wartungszykluszähler 01-99 entspricht 1.000 bis Einstellknopf Vorwahl 99.000 herunter zu zählender drücken Zyklus Reaktion Darstellung in der Anzeige „CS“ Einstellknopf Wartungszykluszähler mit vorher eingestellten Wert...
- Seite 18 Info 2. Programmierpunkt Anzeige auswählen und bestätigen Info Zykluszähler Einstellknopf 7- stellig drücken Es wird nacheinander der Zyklus in einer Zehnerteilung ausgegeben 1.000.000 HT = 100.000 ZT = 10.000 1.000 Info letzte zwei Fehler Einstellknopf Es werden abwechselnd die letzten beiden drücken erkannten Fehler angezeigt Info Programmier-...
-
Seite 19: Funktionsbeschreibung Ladebrücke
12 Funktionsbeschreibung Ladebrücke Die Schnelleinstellung muss abgeschlossen sein und die Ladebrücke in ihrer Grundstellung stehen Ladebrücke mit Klapplippe Auf-Taster drücken Plattform hebt sich an. Klapplippe klappt automatisch in obere Endposition aus. Auf-Taster loslassen Plattform hält an und senkt sich langsam ab. Der Vorgang ist mit dem Auflegen der Klapplippe auf der Ladefläche beendet. -
Seite 20: Ladebrücke Mit Vorschublippe ( 2 Ventile)
Ladebrücke mit Vorschublippe ( 2 Ventile) Auf-Taster ① drücken Plattform hebt sich an. Auf-Taster loslassen Plattform hält an und senkt sich nach 2 Sekunden ab, wenn kein weiterer Befehl gegeben wird. Vorschublippen-Taster ② drücken Vorschublippe fährt aus. Vorschublippen-Taster loslassen Vorschublippe hält an und Plattform senkt sich langsam ab. - Seite 21 Auto-Return Taster drücken Es erfolgt ein automatisches Anheben und Absenken der Ladebrücke bis ihre Grundstellung erreicht ist.
-
Seite 22: Funktionsbeschreibung Zusatzkomponenten
13 Funktionsbeschreibung Zusatzkomponenten X5 Radkeilsensor Wird der Radkeil unter einen Reifen des Fahrzeugs gelegt, kann die Ladebrücke bedient werden. Die Ampeln außen schalten von Grün auf Rot um. Aktivierung Programmpunkt 3.1 X6 Fahrzeugdetektor außen Wird das Fahrzeug über den Detektor erfasst, schaltet die Ampeln außen von Grün auf Rot um. -
Seite 23: X10 Fahrzeugabdichtung (Shelter)
erfolgt ein Wechselblinken der Rot/Grün-Ampel nach Ablauf der Umschaltzeit. Erst mit dem frei werden des Radkeilsensors, schaltet die Ampel dauerhaft auf Grün um. Aktivierung Programmpunkt 4.1 Rot/Grün-Ampel innen Die Grün-Ampel zeigt den Zustand Ladebrücke befahrbar an. Bei allen anderen Zuständen leuchtet die Rot-Ampel. -
Seite 24: Option: Anschlussplan Befehlsgerät Für T801
14 Option: Anschlussplan Befehlsgerät für T801 1 2 3 4 5 6 ws br gn ge gr rs T801 AUF-Taster Verbindungsleitung STOPP-Taster Klemmenleiste ZU-Taster Steckverbindung T801 Steuerung... -
Seite 25: Statusanzeige Der Steuerung
15 Statusanzeige der Steuerung Die Ladebrückensteuerung kann bis zu drei verschiedene Zustände nacheinander anzeigen. Die Statusanzeige setzt sich aus einem Buchstaben und einer Zahl zusammen. Dabei wird zwischen einer Fehleranzeige mit einem F und einer Betriebsanzeige mit einem P unterschieden. Anzeige Fehlerbeschreibung Maßnahmen zur Fehlerbehebung... - Seite 26 Anzeige Fehlerbeschreibung Maßnahmen zur Fehlerbehebung Prozessorfehler Rücksetzen durch Aus- und Einschalten des Hauptschalters. Eventuell Austausch der Steuerung. ROM Fehler Fehlerquittierung durch Aus- und Einschalten des Hauptschalters. Gegeben falls Austausch der Steuerung. Register Fehler RAM Fehler Hydraulikmotor Fehler Steuerung hat einen fehlerhaften Motorstrom erkannt. Klappkeilsensor zu sensibel.
-
Seite 27: Einbauerklärung / Konformitätserklärung
Sinne der EMV Richtlinie 2014/30/EU im Sinne der RoHS Richtlinie 2011/65/EU Wir, die Folgende Anforderungen aus Anhang I der GfA ELEKTROMATEN GmbH & Co. KG Maschinenrichtlinie 2006/42/EG werden erfüllt: erklären in alleiniger Verantwortung, dass das 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.2.3, 1.2.4.2, nachfolgend genannte Produkt den oben 1.2.5, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.9,...
