Relaisfunktion an X20
Relaisfunktion an X21
Aus
Impulskontakt
für 1 Sekunde
Dauerkontakt
Rotampel, Dauerlicht bei Torbewegung
Endlage AUF 3 Sekunden blinkend
Endlage ZU
Rotampel, Dauerlicht bei Torbewegung
Endlage AUF 3 Sekunden blinkend
Endlage ZU
Rotampel, Dauerlicht bei Torbewegung
Endlage AUF 3 Sekunden Dauerlicht
Endlage ZU
Rotampel, Dauerlicht bei Torbewegung
Endlage AUF 3 Sekunden Dauerlicht
Endlage ZU
Freigabe Ladebrücke oder
Grünampel Dauerlicht
Aktiv nur in Endlage AUF
Dauerkontakt
in Endlage ZU
Lichttasterfunktion
Impuls 1 Sekunde bei jedem AUF-Befehl
Dauerkontakt bei Torposition
Bremsansteuerung
Aktiv bei Fahrbewegung
Inaktiv bei Fahrstopp
Test Lichtgitter o. ä.
Test vor jeder ZU-Fahrt
*) Torpositionen über den Zusatz Endschalter S6 am Antrieb einstellen (bei NES).

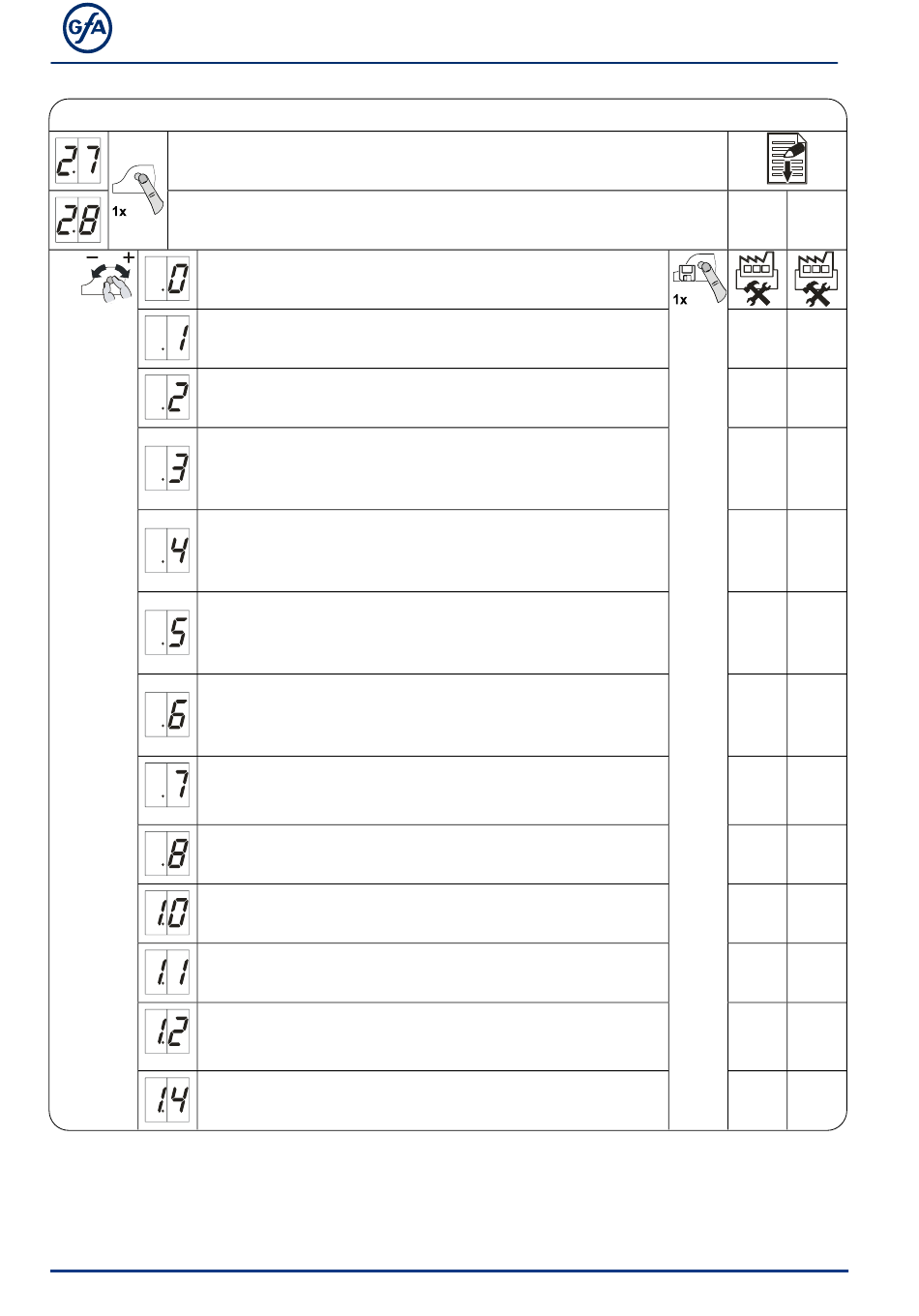

Torfunktionen Teil 3
*
*
3 Sekunden blinkend
Aus
3 Sekunden Dauerlicht
Aus
*
