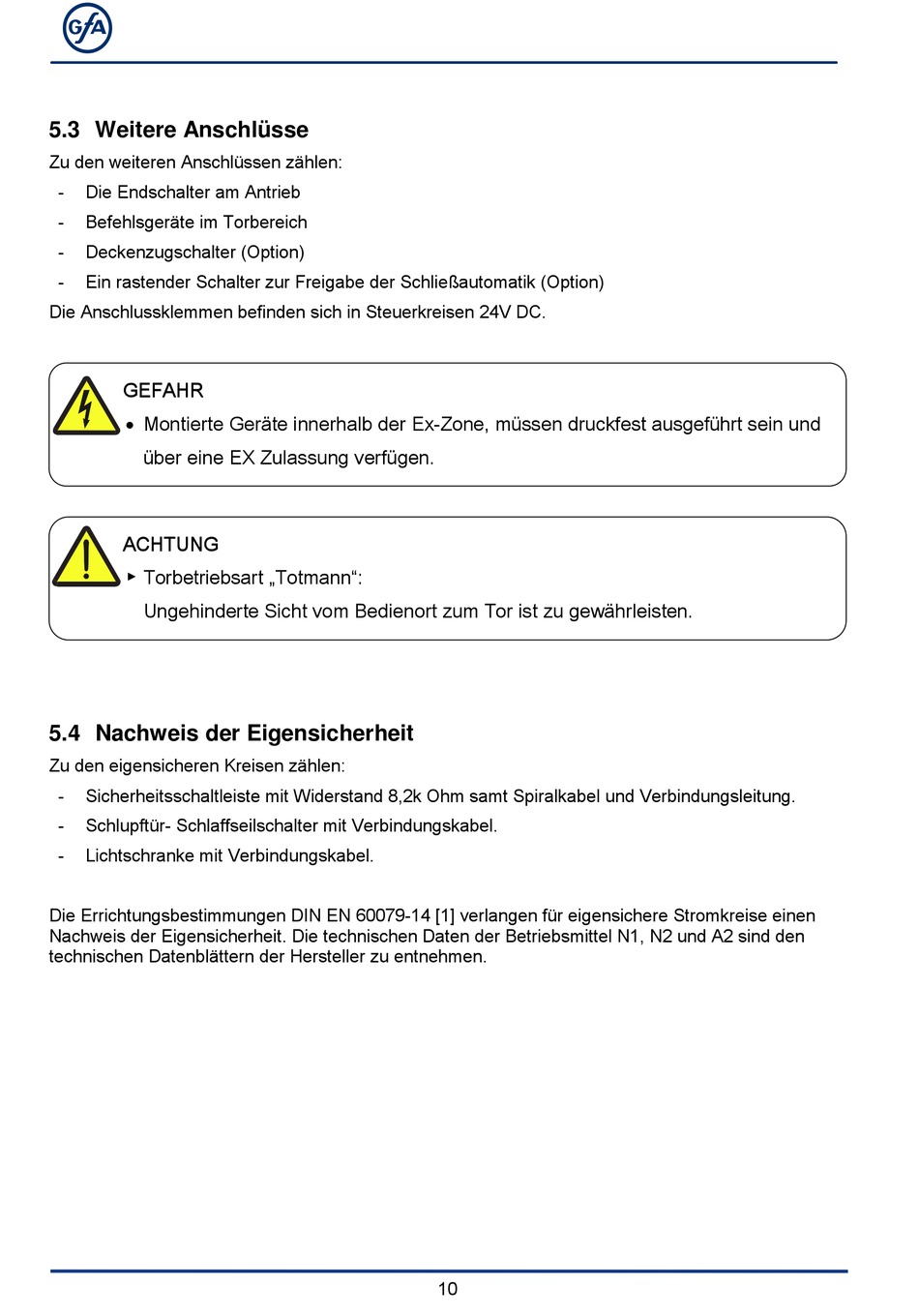

5.3 Weitere Anschlüsse
Zu den weiteren Anschlüssen zählen:
-
Die Endschalter am Antrieb
-
Befehlsgeräte im Torbereich
-
Deckenzugschalter (Option)
-
Ein rastender Schalter zur Freigabe der Schließautomatik (Option)
Die Anschlussklemmen befinden sich in Steuerkreisen 24V DC.
GEFAHR
Montierte Geräte innerhalb der Ex-Zone, müssen druckfest ausgeführt sein und
über eine EX Zulassung verfügen.
ACHTUNG
▶ Torbetriebsart „Totmann":
Ungehinderte Sicht vom Bedienort zum Tor ist zu gewährleisten.
5.4 Nachweis der Eigensicherheit
Zu den eigensicheren Kreisen zählen:
-
Sicherheitsschaltleiste mit Widerstand 8,2k Ohm samt Spiralkabel und Verbindungsleitung.
-
Schlupftür- Schlaffseilschalter mit Verbindungskabel.
-
Lichtschranke mit Verbindungskabel.
Die Errichtungsbestimmungen DIN EN 60079-14 [1] verlangen für eigensichere Stromkreise einen
Nachweis der Eigensicherheit. Die technischen Daten der Betriebsmittel N1, N2 und A2 sind den
technischen Datenblättern der Hersteller zu entnehmen.
10
