6. Beschreibung Torsteuerung TS 971

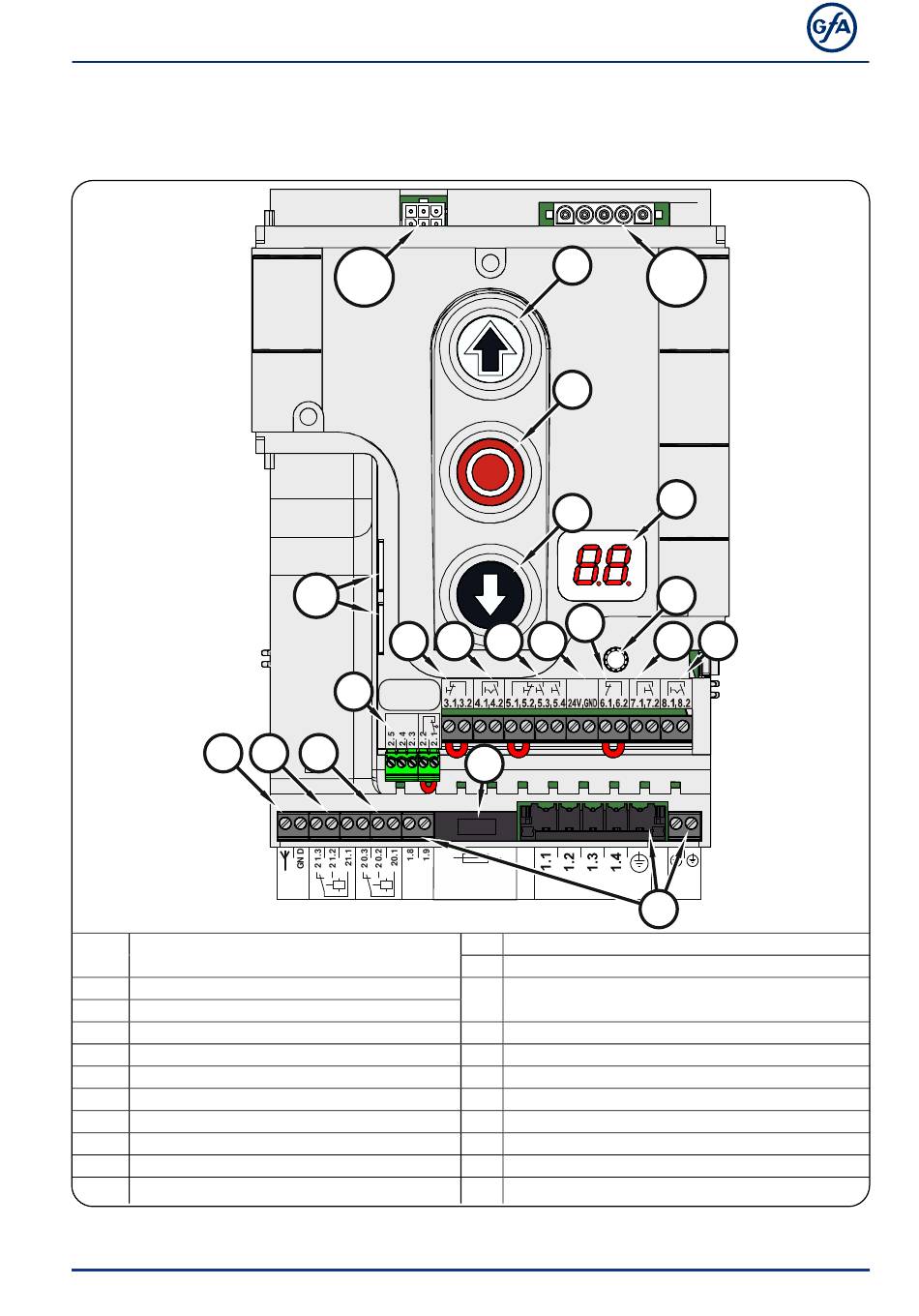

6.1 Platinen - Übersicht
T
DES/
Steckplatz Endschalter DES oder NES
NES
F1
Feinsicherung 1,6 A träge
MOT
Steckplatz Motor
S
Drehwahlschalter
S11
AUF-Taster
S12
STOPP-Taster
S13
ZU-Taster
T
Antenne intern 434 MHz
UBS
Steckplatz Universal-Befehls-Sensor
V1
Anzeige
DES/
NES
UBS
X3
X2
971
X21
X20
ANT
S11
S12
S13
X6
X4
X5
X
F1
F1 = 1,6A t
X
Spannungsversorgung 24 V externe Geräte
X1
Netzversorgung
Sicherheitsschaltleiste und
X2
Torsicherheitsschalter
X3
Not-AUS Befehlsgerät
X4
Automatische Zeitschließung Ein/Aus
X5
Befehlsgerät Dreifachtaster extern
X6
Einweg-/ Reflexions-Lichtschranke
X7
Zugtaster, externer Funkempfänger
X8
Teilöffnung Ein/Aus
X20 Potenzialfreier Relaiskontakt 1
X21 Potenzialfreier Relaiskontakt 2
11
MOT
V1
S
X7
X8
X1
