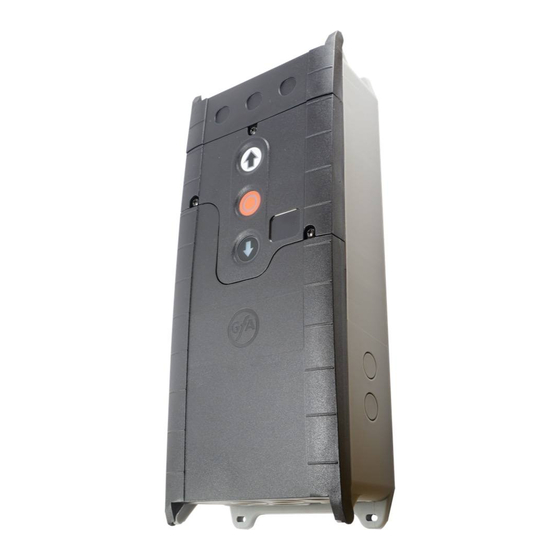

GFA TS 970 Montageanleitung
Vorschau ausblenden
Andere Handbücher für TS 970:
- Betriebsanleitung (36 Seiten) ,
- Betriebsanleitung (28 Seiten) ,
- Montageanleitung (49 Seiten)
Verwandte Anleitungen für GFA TS 970
Inhaltszusammenfassung für GFA TS 970

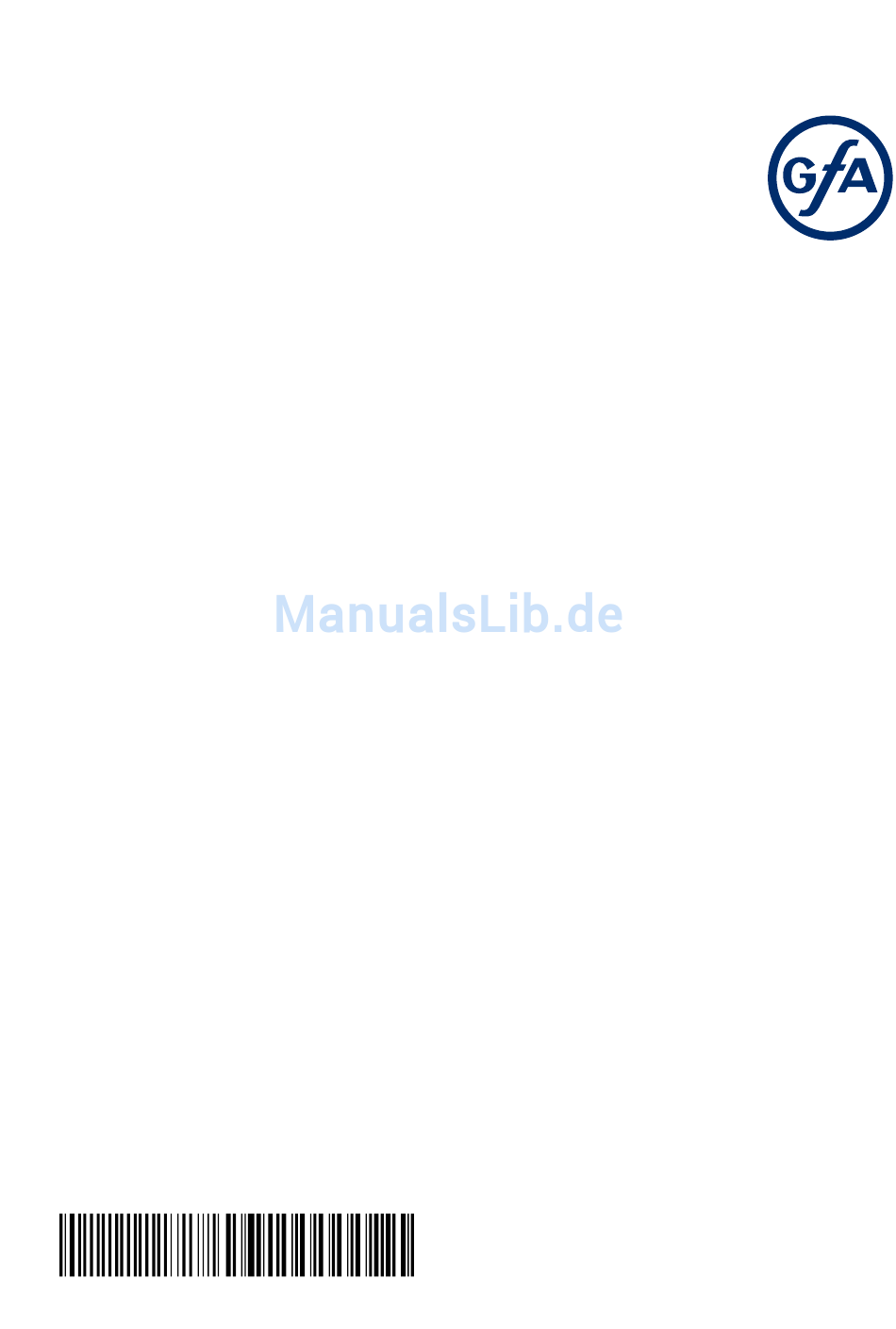

- Seite 1 Montageanleitung Torsteuerung TS 970 Automatik-Steuerung Ausführung: 51171581 -de- Stand: d / 01.2015 0 0 0 0 0 0 0 0 0 0 0 5 1 1 7 1 5 8 1 XXXXX...
- Seite 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 • 40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise ..................6 Technische Daten ......................7 Mechanische Montage ....................8 Elektrische Montage ....................... 9 Anschlussübersicht Verbindungsleitung ................10 Endschalterbelegung schraubbare Ausführung bis Baujahr 1997 ........11 Endschalterbelegung einzelne Endschalter ..............11 ... - Seite 4 Direktumrichter (DU) / Frequenzumrichter (FU) Einstellungen ........28 Wartungszykluszähler ..................... 29 Auslesen des Infospeichers .................... 30 Löschen aller Einstellungen / Auslesen GfA-Stick ............30 Sicherheitseinrichtungen ....................31 X2: Eingang Torsicherheitsschalter-Funktion ..............31 ...
- Seite 5 Symbole Warnung - Mögliche Verletzungen oder Lebensgefahr! Warnung - Lebensgefahr durch elektrischen Strom! Hinweis - Wichtige Informationen! ▶ Aufforderung - Notwendige Tätigkeit! Bildliche Darstellungen erfolgen an beispielhaften Produkten. Abweichungen zum gelieferten Produkt sind möglich.
-
Seite 6: Allgemeine Sicherheitshinweise
1 Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Die Torsteuerung ist für ein kraftbetätigtes Tor mit Antrieb (NES/DES Endschaltersystem GfA) bestimmt. Die Betriebssicherheit ist nur bei bestimmungsgemäßer Anwendung gewährleistet. Der Antrieb ist vor Regen, Feuchtigkeit und aggressiven Umgebungsbedingungen zu schützen. Keine Haftung bei Schäden durch andere Anwendungen und Nichtbeachtung der Anleitung. -
Seite 7: Technische Daten
230 V AC, 1 A Belastung des Relaiskontaktes, ohmsch / induktiv 24 V DC, 0,4 A Leistungsaufnahme Steuerung Betrieb: -10..+50 Temperaturbereich °C Lagerung: +0..+50 bis 93 %, Luftfeuchtigkeit nicht kondensierend Schutzart Gehäuse IP54 NES (Nockenendschalter) Kompatible GfA - Endschalter DES (Digitaler Endschalter) -
Seite 8: Mechanische Montage
3 Mechanische Montage Montage Steuerung ! Nur in Innenräumen verwenden Befestigung nur auf schwingungsfreien und ebenen Untergründen Nur senkrechte Einbaulage zulässig Das Tor muss vom Montageort einsehbar sein Voraussetzungen Die zulässigen Belastungen von Wänden, Befestigungen, Verbindungs- und Übertragungselementen dürfen nicht überschritten werden. -
Seite 9: Elektrische Montage
4 Elektrische Montage Warnung - Lebensgefahr durch elektrischen Strom ! Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen Gültige Vorschriften und Normen beachten Elektrischen Anschluss fachgerecht durchführen Geeignetes Werkzeug verwenden Bauseitige Vorsicherung und Netztrenneinrichtung! Bei Frequenzumrichter-Antrieben nur allstromsensitive Fehlerstromschutzschalter Typ B verwenden ... -
Seite 10: Anschlussübersicht Verbindungsleitung
Anschlussübersicht Verbindungsleitung Ⓐ Ⓑ Ⓒ Ⓓ DES → X12 DES MOT → Ader Beschreibung: Ader Beschreibung: ① 5/ws ① Sicherheitskette +24 V ① Phase W ② 6/br ② Kanal B (RS485) ② Phase V ③ 7/gn ③ Ground ③ Phase U ④... -
Seite 11: Endschalterbelegung Schraubbare Ausführung Bis Baujahr 1997
Endschalterbelegung schraubbare Ausführung bis Baujahr 1997 4 (N) Thermokontakt X12 Endschalterplatine Gleichrichter Not-AUF Endschalter Motor Not-ZU Endschalter Nothandbetätigung AUF Endschalter Verbindungsleitung ZU Endschalter Federkraftbremse Zusatz Endschalter Zusatz Endschalter Endschalterbelegung einzelne Endschalter Klemmenkasten AUF Endschalter Thermokontakt ZU Endschalter Motor Zusatz Endschalter Nothandbetätigung Zusatz Endschalter Verbindungsleitung... -
Seite 12: Durchführung Der Elektrischen Montage
Durchführung der elektrischen Montage ▶ Abdeckungen demontieren. ▶ Kabeldurchführung ① oder ② öffnen. ▶ Verbindungsleitung in geöffnete Kabeldurchführung ① (von unten) oder ② (von oben) stecken und verbinden. ▶ Kabelverschraubung anziehen. Beschädigung von Bauteilen vermeiden! Kabeldurchführung mit geeignetem Werkzeug öffnen... -
Seite 13: Netzanschluss
Netzanschluss 3~, N, PE 3~, PE 1~, N, PE, Sym. 1~, N, PE, Asym. 230 – 400 V 230 V 230 – 400 V 230 V 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz L1 L2 L3 N PE L1 L2 L3 N PE... -
Seite 14: Übersicht Steuerung
Übersicht Steuerung DES/ F1 = 1,6A t Spannungsversorgung 24 V externe Geräte DES/ Steckplatz Endschalter DES oder NES Netzversorgung Feinsicherung 1,6 A träge Sicherheitsschaltleiste und Torsicherheitsschalter Steckplatz Motor Drehwahlschalter Not-AUS Befehlsgerät AUF-Taster Automatische Zeitschließung Ein/Aus STOPP-Taster Befehlsgerät Dreifachtaster extern ZU-Taster Einweg-/ Reflexions-Lichtschranke Steckplatz Universal-Befehls-Sensor Zugtaster... -
Seite 15: Inbetriebnahme Der Steuerung
5 Inbetriebnahme der Steuerung ▶ Netzleitung einstecken / einschalten DES: Schnelleinstellung der Endlagen 1. Abtriebsdrehrichtung prüfen 2. Position Endlage AUF anfahren 3. Position Endlage AUF speichern 4. Position Endlage ZU anfahren 5. Position Endlage ZU speichern Hinweis! Die Schnelleinstellung ist beendet, Torbetriebsart „Totmann“ aktiv ... -
Seite 16: Nes: Schnelleinstellung Der Endlagen
Montageanleitung des Antriebs beachten! Nockenendschalter einstellen, siehe Montageanleitung Antrieb NES: Schnelleinstellung der Endlagen 1. Abtriebsdrehrichtung prüfen 2. Position Endlage AUF anfahren und Endschalter S3 AUF einstellen 3. Position 5 cm vor Endlage ZU anfahren und Vorendschalter S5 einstellen 4. Position Endlage ZU anfahren und Endschalter S4 ZU einstellen... -
Seite 17: Erweiterte Elektrische Installation
6 Erweiterte elektrische Installation Externe Versorgung X1 Not-Aus X3 Zeitschließung Ein/Aus X4 Externe Versorgung X1 Not-AUS X3 Zeitschließung Ein/Aus X4 A1 Externes Gerät A2 Befehlsgerät A3 Befehlsgerät Not-AUS Schlüsselschalter Externes Befehlsgerät X5 Externes Befehlsgerät X5 A4 Schlüsseltaster A6 Dreifachtaster Lichtschranke X6 Lichtschranke X6 1 2 3 4 5 1 2 3 4 5... -
Seite 18: Lichtgitter X6
Lichtgitter X6 Lichtgitter X6 24V* 24V* 1 2 3 4 5 24V* X20 Funktionsrelais Lichtgitter Lichtgitter Test-Lichtgitter A25 Sender A27 Sender A26 Empfänger A28 Empfänger Funkempfänger X7 Zugtaster X7 Teilöffnung X8 Funkempfänger X7 Zugtaster X7 Teilöffnung X8 1 2 3 4 Ampel X20 Magnetbremse X20 Ampel X20... -
Seite 19: Anschluss Spiralkabel
Anschluss Spiralkabel Anschluss Spiralkabel Elektrische Sicherheitsschaltleiste Anschlussdose ST+ Spannungsversorgung Eingang Torsicherheitsschalter Eingang elektrische Sicherheitsschaltleiste Elektrische Sicherheitsschaltleiste Abschlusswiderstand 8k2 Steckplatz Torsteuerung Pneumatische Sicherheitsschaltleiste Anschlussdose ST+ Spannungsversorgung Eingang Torsicherheitsschalter Eingang pneumatische Sicherheitsschaltleiste Druckwellenschalter Abschlusswiderstand 1k2 Steckplatz Torsteuerung Optische Sicherheitsschaltleiste Anschlussdose ST+ Spannungsversorgung Eingang Torsicherheitsschalter SK/b Spannungsversorgung (braun) SK/b... -
Seite 20: Abschluss Erweiterte Elektrische Montage
Hinweis! Verwendung einer Sicherheitsschaltleiste nur über Programmierpunkt „0.1“, Torbetriebsart „.3“, „.4“ oder „.6“ möglich Abschluss erweiterte elektrische Montage Bei Bedarf Anschluss von weiteren elektrischen Geräten und/oder Sicherheitseinrichtungen, Kabeldurchführungen und Kabelverschraubungen montieren und festziehen. -
Seite 21: Programmierung Der Steuerung
7 Programmierung der Steuerung 1. Programmierung starten Hinweis! Erst nach Schnelleinstellung der Endlagen möglich! 2. Programmierpunkt auswählen und bestätigen 3.a) Funktionen einstellen und speichern 3.b) Positionen einstellen und speichern 4. Programmierung verlassen... -
Seite 22: Tabelle Programmierpunkte
8 Tabelle Programmierpunkte Torbetriebsarten Torbetriebsarten Torbetriebsart Totmann Totmann Selbsthaltung Totmann Selbsthaltung Selbsthaltung Selbsthaltung Selbsthaltung, Freigabe Totmann ZU über externes Befehlsgerät X5 Totmann Totmann mit aktiver Sicherheitsschaltleiste Abtriebsdrehrichtung Abtriebsdrehrichtung beibehalten Abtriebsdrehrichtung wechseln... -
Seite 23: Torpositionen
Torpositionen Torpositionen Grobkorrektur Endlage AUF (DES) Gewünschte Torposition anfahren und speichern Grobkorrektur Endlage ZU (DES) Gewünschte Torposition anfahren und speichern Feinkorrektur Endlage AUF (DES) ohne Torbewegung, [ + ] in AUF korrigieren [ – ] in ZU korrigieren Feinkorrektur Endlage ZU (DES) ohne Torbewegung, [ + ] in AUF korrigieren... -
Seite 24: Torfunktionen
Torfunktionen Torfunktionen Teil 1 Sicherheitsschaltleistenfunktion im Vorendschalterbereich Sicherheitsschaltleiste aktiv Sicherheitsschaltleiste inaktiv Bodenanpassung (DES) (Sicherheitsschaltleiste bei Kontakt mit Boden betätigen) Wiederauffahrt im Nachlaufbereich (DES) Nachlaufwegkorrektur (DES) (nicht mit Bodenanpassung verwenden) -
Seite 25: Zeitschließung
Torfunktionen Teil 2 Zeitschließung 0 bis 240 Sekunden Erweiterte Lichtschrankenfunktion Abbruch der Zeitschließung und ZU-Befehl Fahrzeugerkennung Abbruch der Zeitschließung und ZU-Befehl, wenn Lichtschranke > 1,5 Sekunden betätigt Wiederauffahrt 0 = Aus 1 bis 10 Betätigungen der Sicherheitseinrichtung Zugtaster- oder Funksteuerung an X7 Impulstyp 1 Tor in Endlage AUF ZU-Befehl... - Seite 26 Torfunktionen Teil 3 Relaisfunktion an X20 Impulskontakt für 1 Sekunde Dauerkontakt Rotampel, Dauerlicht bei Torbewegung Endlage AUF 3 Sekunden blinkend Endlage ZU 3 Sekunden blinkend Rotampel, Dauerlicht bei Torbewegung Endlage AUF 3 Sekunden blinkend Endlage ZU Rotampel, Dauerlicht bei Torbewegung Endlage AUF 3 Sekunden Dauerlicht Endlage ZU...
-
Seite 27: Sicherheitsfunktionen
Torfunktionen Teil 4 Teilöffnungsfunktion Alle Befehlseingänge Eingang X7.2 Eingang X5.3 und AUF-Taster der Steuerung Sicherheitsfunktionen Sicherheitsfunktionen Kraftüberwachung (DES) 0 = Aus von 2 % bis 10 % Überlast einstellbar Unterbrechung der Lichtschrankenfunktion (DES) (2x gleiche Referenzposition einlernen) Laufzeitüberwachung (NES) 0 = Aus 0 bis 90 Sekunden Torsicherheitsschalter-Funktion (Eingang X2.2) -
Seite 28: Direktumrichter (Du) / Frequenzumrichter (Fu) Einstellungen
Direktumrichter (DU) / Frequenzumrichter (FU) Einstellungen Direktumrichter (DU) / Frequenzumrichter (FU) Einstellungen Abtriebsdrehzahl AUF Abtriebsdrehzahl in min Abtriebsdrehzahl ZU Abtriebsdrehzahl in min Erhöhte Abtriebsdrehzahl ZU bis Öffnungshöhe 2,5 m Abtriebsdrehzahl in min 0 = Aus Umschaltposition auf Abtriebsdrehzahl ZU (mindestens 2,5 m Öffnungshöhe beachten!) Gewünschte Torposition anfahren und speichern Beschleunigung AUF Schritte von 1,0 Sekunden... -
Seite 29: Wartungszykluszähler
Wartungszykluszähler Wartungszykluszähler Wartungszyklus Vorwahl 01-99 entspricht 1.000 bis 99.000 Zyklen Zyklen werden heruntergezählt Reaktion bei Erreichen auf „Null“ Zustandsmeldung „CS“ erscheint im Wechsel mit eingestelltem Wert von Programmierpunkt 8.5. Umschaltung auf Torbetriebsart „Totmann“. Zustandsmeldung „CS“ erscheint im Wechsel mit eingestelltem Wert von Programmierpunkt 8.5. Umschaltung auf Torbetriebsart „Totmann“. -
Seite 30: Auslesen Des Infospeichers
Anzahl der Betätigungen von Schlaffseil-, Schlupftür-/ Crashschalter Software-Version Die Software-Version der Steuerung wird angezeigt. Bei Direktumrichter- oder Frequenzumrichter-Antrieben erscheint zusätzlich die Software-Version des Motors. Löschen aller Einstellungen / Auslesen GfA-Stick Löschen / Auslesen Löschen aller Einstellungen GfA-Stick aktivieren Alle Einstellungen werden auf Werkseinstellung gesetzt! -
Seite 31: Sicherheitseinrichtungen
9 Sicherheitseinrichtungen X2: Eingang Torsicherheitsschalter-Funktion Der Torsicherheitsschalter ist auf dem Tor montiert und wird über das Spiralkabel an die Torsteuerung angeschlossen. Programmierpunkt „3.4“: Funktion Reaktion bei Betätigung Schaltkontakt unterbrochen: Tor stoppt „.1“ Schlaffseil/Schlupftür Schaltkontakt geschlossen: Tor ist betriebsbereit ... - Seite 32 Die Reedkontakte im Schlupftürschalter werden über einen Permanentmagneten geschaltet. Die Torsteuerung wertet die Schaltzustände der Kontakte unabhängig voneinander aus. Bei Fehlfunktion erscheint die Fehlermeldung „F1.7“. Crashschalter als Öffner- oder Schließerkontakt Der Crashschalter meldet, wenn das Tor außerhalb der Führung ist. Wird der Schaltkontakt betätigt, erfolgt ein STOPP, eine Fehlermeldung „F4.5“...
-
Seite 33: X2: Eingang Sicherheitsschaltleiste
X2: Eingang Sicherheitsschaltleiste Die Torsteuerung erkennt automatisch drei verschiedene Sicherheitsschaltleisten zur Absicherung der Schließbewegung des Torflügels. Wichtig! Beim Anschluss von Sicherheitsschaltleisten EN 12978 beachten! Torbetriebsart „Totmann“ bei defekter Sicherheitsschaltleiste immer möglich Elektrische Sicherheitsschaltleiste Der Eingang ist für eine elektrische Sicherheitsschaltleiste (NO) mit einem Anschluss- widerstand von 8K2 (+/-5% und 0,25W) vorgesehen. -
Seite 34: Montage Des Spiralkabels
Optische Sicherheitsschaltleiste Der Eingang ist für eine Infrarot-Sicherheitslichtschranke mit Sender und Empfänger in einem Gummiprofil vorgesehen. Durch Drücken des Gummiprofils wird der Lichtstrahl unterbrochen. Bei Betätigung oder einem fehlerhaften Sicherheitsschaltleistensystem erscheint die Fehlermeldung „F2.9“. Montage des Spiralkabels Einführung des Spiralkabels auf der rechten oder der linken Gehäuseseite der Torsteuerung. Das Spiralkabel muss mit einer Kabelverschraubung fixiert werden. - Seite 35 Hinweis Bodenanpassung! Automatisches Ausgleichen von Seillängungen oder Bodenänderungen von ca. 2-5 cm Nur mit Endschalter DES Nicht mit Nachlaufwegkorrektur verwenden Nicht mit Druckwellenschalter verwenden Hinweis Wiederauffahrt im Nachlaufbereich! Zum Einhalten der Betriebskräfte im Vorendschalterbereich Bei hohen Drehzahlen ...
-
Seite 36: X3: Eingang Not-Aus
Funktion: Wiederauffahrt Programmierpunkt „2.5“: Begrenzen der Wiederauffahrten nach Schaltleistenbetätigungen über Zeitschließung. Bei Überschreiten des eingestellten Wertes wird die automatische Zeitschließung deaktiviert und die Fehlermeldung „F2.2“ erscheint. Hinweis! Rücksetzen der Fehlermeldung „F2.2“: In Endlage ZU fahren X3: Eingang Not-AUS Anschluss eines Not-AUS Befehlsgerätes nach EN 13850 oder einer Auswerteeinheit für Einzugssicherung. -
Seite 37: Funktionsbeschreibung
10 Funktionsbeschreibung X: Spannungsversorgung 24 V DC Anschluss externer Geräte wie Lichtschranke, Funkempfänger, Relais usw. über die Klemmen „24 V“ und „GND“. Vorsicht - Beschädigung von Bauteilen! Gesamte Stromaufnahme externer Geräte maximal 180 mA X1: Netzanschluss der Steuerung und Versorgung externer Geräte Netzanschluss der Steuerung Anschluss über die Klemmen X1/1.1 bis X1/1.4 und PE. -
Seite 38: X4: Eingang Automatische Zeitschließung Aus/Ein
X4: Eingang automatische Zeitschließung Aus/Ein Anschluss eines Schalters über die Klemmen X4/1 und X4/2 zum Aus- und Einschalten der automatischen Zeitschließung. X5: Eingang Befehlsgerät Warnung ! ▶ Torbetriebsart „Totmann“: Die vollständige Sicht auf das Tor vom Bedienort ist zu gewährleisten Die Torbetriebsart „.3“... -
Seite 39: X6: Eingang „Einweg-/Reflexions-Lichtschranke" Bzw. Lichtgitter
X6: Eingang „Einweg-/Reflexions-Lichtschranke“ bzw. Lichtgitter Lichtschranke Eine Lichtschranke dient dem Objektschutz. Sie ist nur in der Torbetriebsart „.3“ und „.4“, in der Endlage AUF oder während der ZU-Fahrt aktiv. Bei Lichtstrahlunterbrechung erscheint die Fehlermeldung „F2.1“. Lichtgitter Das Lichtgitter muss selbsttestend sein und mindestens der Sicherheitskategorie 2 bzw. (Plc) performance-level c entsprechen. - Seite 40 Reaktion bei Lichtstrahlunterbrechung Torposition Reaktion bei Lichtstrahlunterbrechung Endlage ZU Keine Funktion AUF- Fahrt Keine Funktion Endlage AUF Keine Funktion ohne Zeitschließung Endlage AUF Rücksetzen der Zeitschließung mit Zeitschließung Endlage AUF Tor schließt 3 Sekunden nach dem Ende der mit Zeitschließung Lichtstrahlunterbrechung und Zeitabbruch...
- Seite 41 Unterbrechung der Lichtschrankenfunktion (nur DES) Programmierpunkt „3.2“: Funktion Unterbrechung der Lichtschrankenfunktion „.0“ „.1“ Der Einlernmodus ist erst bei Verlassen der Programmierung aktiv. Warnung! Im Einlernmodus kein Objektschutz Im Einlernmodus muss das Tor zweimal vollständig geöffnet und geschlossen werden. Der Lichtstrahl muss zweimal an der gleichen Torposition unterbrochen werden.
-
Seite 42: X7: Eingang Zugtaster/Funkempfänger
X7: Eingang Zugtaster/Funkempfänger Anschluss eines Zugtasters oder externen Funkempfängers über die Klemmen X7/1 und X7/2. Der Schaltkontakt muss potenzialfrei sein (Schließerkontakt). Zugtaster- oder Funksteuerung Programmierpunkt „2.6“: Impulstyp Reaktion bei Betätigung Tor befindet sich in Endlage AUF bzw. Teilöffnung: Das Tor fährt ZU „.1“... -
Seite 43: X8: Eingang Teilöffnung Ein/Aus
X8: Eingang Teilöffnung Ein/Aus Anschluss eines Schalters über die Klemmen X8/1 und X8/2, um die Teilöffnung ein- und auszuschalten. Die Torposition Teilöffnung muss über Programmierpunkt „1.6“ programmiert werden. Bei einem AUF-Befehl fährt das Tor in die gespeicherte Torposition. Nach dem Ausschalten der Teilöffnung kann das Tor wieder in die Endlage AUF fahren. -
Seite 44: X20: Potenzialfreier Relaiskontakt
X20: Potenzialfreier Relaiskontakt Die Relaisfunktionen sind unter Programmierpunkt „2.7“ beschrieben. Vorsicht - Beschädigung von Bauteilen! Maximaler Strom bei 230 V AC 1 A und bei 24 V DC 0,4 A Wir empfehlen die Verwendung von LED-Lampen Bei Verwendung von Leuchtmitteln maximal 40 W, stoßfest Kraftüberwachung (nur DES) Programmierpunkt „3.1“: Die Kraftüberwachung kann nur an Toren mit vollständigem Gewichtsausgleich und... -
Seite 45: Laufzeitüberwachung (Nur Nes)
Nach Verlassen der Programmierung muss das Tor eine vollständige AUF- und ZU-Fahrt in Selbsthaltung durchführen. Die Kraftüberwachung ist ein selbstlernendes System, welches von 5 cm bis ca. 2 m Öffnungsweite wirksam ist. Langsam fortschreitende Veränderungen, z. B. Nachlassen der Federspannung, werden automatisch ausgeglichen. Nach Auslösung der Kraftüberwachung ist nur die Torbetriebsart „Totmann“... -
Seite 46: Ubs-System
UBS-System Das UBS-System ist eine einfache steckbare Anschlusstechnik der GfA. Die Befehlsgeräte werden über ein handelsübliches Patch-Kabel mit der Steuerung verbunden und automatisch erkannt. Hinweis! Die UBS-Geräte haben die gleichen Funktionen wie verdrahtete Befehlsgeräte Anschluss UBS Anschluss UBS Dreifachtaster... -
Seite 47: Wartungszykluszähler
Wartungszykluszähler Programmierpunkt „8.5“: Ein Wartungszyklus kann zwischen „0“ und „99.000“ Zyklen eingestellt werden, wobei die Einstellung in Tausenderschritten erfolgt. Der Wartungszykluszähler reduziert sich bei jedem Erreichen der Endlage AUF um eins. Hat der Wartungszyklus den Wert Null erreicht, wird die Einstellung aus Programmierpunkt „8.6“... -
Seite 48: Statusanzeige
11 Statusanzeige Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Klemme X2.1 – X2.2 offen. Torsicherheitsschalter prüfen. Schlaffseilschalter / Schlupftürkontakt geöffnet. Verbindungsleitung auf Unterbrechung prüfen. DES Sicherheitskette offen. Nothandbetätigung prüfen. Nothandbetätigung betätigt. Überlastung oder Blockade des Antriebs prüfen. Thermoschutz des Motors ausgelöst. - Seite 49 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Funktion der Sicherheitsschaltleiste prüfen. Sicherheitsschaltleiste 8k2 betätigt. Verbindungsleitung auf Kurzschluss prüfen. Funktion der Sicherheitsschaltleiste prüfen. Sicherheitsschaltleiste 8k2 defekt. Verbindungsleitung auf Unterbrechung prüfen. Funktion der Sicherheitsschaltleiste prüfen. Sicherheitsschaltleiste 1k2 betätigt. Verbindungsleitung auf Unterbrechung prüfen. Funktion der Sicherheitsschaltleiste prüfen.
- Seite 50 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Keinen Endschalter erkannt Endschalter mit Steuerung verbinden. (bei Erstinbetriebnahme aktiv). Verbindungsleitung zum Endschalter prüfen. Endschaltersystem wurde von DES auf NES Reset der Steuerung über Programmierpunkt gewechselt, ohne Reset der Steuerung. „9.5“...
- Seite 51 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Steuerung Aus- und Einschalten. Fehler des RAM. Gegebenenfalls Steuerung austauschen. Steuerung Aus- und Einschalten. Interner Fehler der Steuerung. Gegebenenfalls Steuerung austauschen. Stecker und Verbindungsleitung des DES Fehler des digitalen Endschalter (DES). prüfen.
- Seite 52 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Netzeingangsspannung messen. Überspannung im Zwischenkreis. Fehlerquittierung durch Fahrbefehl durchführen. Rampenzeiten/Geschwindigkeiten ändern. Überlastung des Antriebs. Temperaturgrenze überschritten. Antrieb abkühlen und Zyklenzahl reduzieren. Überlastung des Antriebs. Dauerhafte Stromüberlastung. Tormechanik auf Schwergängigkeit bzw. Gewicht prüfen.
- Seite 53 Befehle Anzeige: „E“ und Ziffer Ziffer Befehlsbeschreibung Es liegt ein AUF-Befehl an. Steuerungseingänge X5.3, X7.2, UBS-Befehlsgerät bzw. UBS-Funkempfänger. Es liegt ein STOPP-Befehl an. Steuerungseingänge X5.2, X7.2, UBS-Befehlsgerät bzw. UBS-Funkempfänger oder gleichzeitiger AUF- und ZU-Befehl. Es liegt ein ZU-Befehl an. Steuerungseingänge X5.4, X7.2, UBS-Befehlsgerät bzw. UBS-Funkempfänger.
-
Seite 54: Zustandsmeldungen
Zustandsmeldungen Status- Beschreibung anzeige Voreingestellter Wartungszykluszähler erreicht. Punkt links leuchtet nicht: Steuerstromkreis Kurzschluss oder überlastet. Drehrichtungsänderung aktiviert, nur bei Erstinbetriebnahme. Drehrichtungsänderung ausgeführt, nur bei Erstinbetriebnahme. Programmierung gesperrt. blinkend Endlage AUF einlernen. blinkend Endlage ZU einlernen. blinkend AUF-Fahrt aktiv. blinkend ZU-Fahrt aktiv. blinkend Stillstand zwischen den eingestellten Endlagen. -
Seite 55: Zeichen Erklärung
12 Zeichen Erklärung Zeichen Erklärung Aufforderung: Montageanleitung beachten Aufforderung: Kontrollieren Aufforderung: Notieren Aufforderung: Einstellung des Programmierpunktes unterhalb notieren Werkvoreinstellung des Programmierpunktes Werkvoreinstellung des Programmierpunktes, Wert rechts stehend Werkvoreinstellung der Minimalgrenze, abhängig von Antrieb Werkvoreinstellung der Maximalgrenze, abhängig von Antrieb Einstellungsbereich Aufforderung: Programmierpunkt oder Wert anwählen, Drehwahlschalter links oder rechts drehen Aufforderung: Programmierpunkt einsehen,... - Seite 56 Zeichen Erklärung Aufforderung: Einstellung über Gehäusetastatur AUF/ZU, AUF-Taster: Wert aufwärts; ZU-Taster: Wert abwärts Aufforderung: Einmal STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Speichern, einmal STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Speichern, drei Sekunden STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Reset der Steuerung, drei Sekunden STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Torposition anfahren Aufforderung: Torposition für Endlage AUF anfahren Aufforderung: Vorendschalter anfahren...
-
Seite 57: Einbauerklärung
Maschine Anhang II Teil B Konformitätserklärung im Sinne der EMV-Richtlinie 2004/108/EG Wir, die GfA ELEKTROMATEN GmbH & Co. KG erklären hiermit, dass das nachfolgend genannte Produkt der oben angegebenen EG-Richtlinie entspricht und nur zum Einbau in einer Toranlage bestimmt ist. TS 970...
