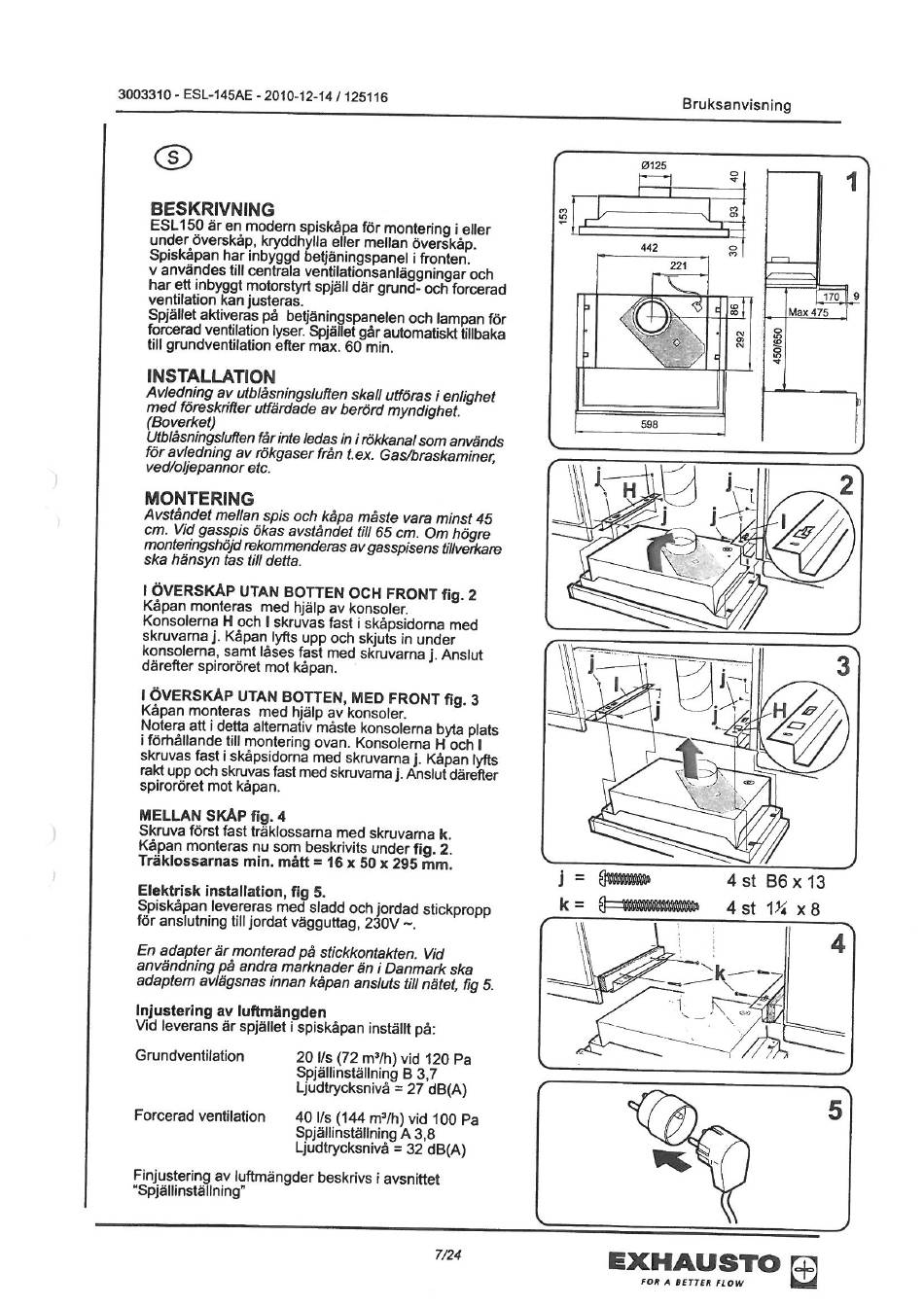

3003310 - ESL-145AE - 2010-12-14 / 125116
BESKRIVNING
ESL150 ärenmodern spiskåpa f örmontering i eller
underöverskåp, k ryddhylla ellermellanöverskåp.
Spiskåpan harinbyggdbetjäningspanel i fronten.
v användes tillcentralaventilationsanläggningar och
har ett inbyggtmotorstyrtspjälldär grund-och forcerad
ventilation kan justeras.
Spjället a ktiveras på betjäningspanelen ochlampan för
forceradventilation lyser.Spjälletgår automatiskttillbaka
till grundventilation eter max. 60 min.
INSTALLATION
Avledning avutblåsningsluften
med föreskrifter u ffärdade av berördmyndighet.
(Boverket)
Utblåsningsluften f årinteledasin i rökkanal s omanvänds
för avledning av rökgaser frånt.ex. Gas/braskaminer,
ved/oljepannor
etc.
MONTERING
Avståndet mellanspis och kåpa måste vara minst 45
cm. Vidgasspisökasavståndet t ill 65cm. 0m högre
montehngshöjd r ekommenderas a vgasspisens tillverkare
ska hänsyn tas till detta.
I ÖVERSKÅ
P
UTAN BOTTEN O CH FRONT f ig.2
Kåpanmonteras med hjälp av konsoler.
KonsolernaH och I skruvasfast i skåpsidornamed
skruvarnaj. Kåpanlyfis upp och skjuts in under
konsolerna, s amtlåsesfastmedskruvarna j. Anslut
därefter spiroröret mot kåpan.
I ÖVERSKÅ
P
UTAN BOTTEN, MED FRONT f ig.3
Kåpan monteras med hjälpav konsoler.
Noteraatt i dettaalternativ måstekonsolerna bytaplats
i förhållandetill monteringovan. KonsolernaH och I
skruvasfasti skåpsidorna m edskruvarna j. Kåpanlyfts
rakt uppochskruvasfastmedskruvama j. Anslutdärefter
spiroröret mot kåpan.
MELLAN SKAP fig. 4
Skruva först fast träklossarna med skruvama k.
Kåpanmonteras nusombeskrivits underfig. 2.
Träklossarnas min. mått = 16 x 50 x 295 mm.
Elektrisk installation, fig 5.
Spiskåpan l evereras m edsladdochjordadstickpropp
för anslutningtill jordat vägguttag,230V
En adapter är monterad på stickkontakten. Vid
användning på andra marknader än i Danmark ska
adaptemavlägsnas innankåpananslutstillnätet,fig 5.
Injustering av luftmängden
Vid leverans är spjälleti spiskåpan inställtpå:
Grundventilation
Forcerad
ventilation
Finjustering av luftmängder beskrivs i avsnittet
"Spjällinställning"
skallutföras i enlighet
20 Vs (72 m3/h)vid 120 Pa
Spjällinställning B 3,7
Ljudtrycksnivå= 27 dB(A)
40
(144 m3/h)vid 100 Pa
Spjällinställning A 3,8
Ljudtrycksnivå= 32 dB(A)
7/24
Bruksanvisning
8
442
221
598
—j
j
j
4 st B6x13
4 st 1% x 8
EXHAUSTOe
170
9
Max 475
2
3
4
5
