3003310 - ESL-145AE - 2010-12-14 / 125116

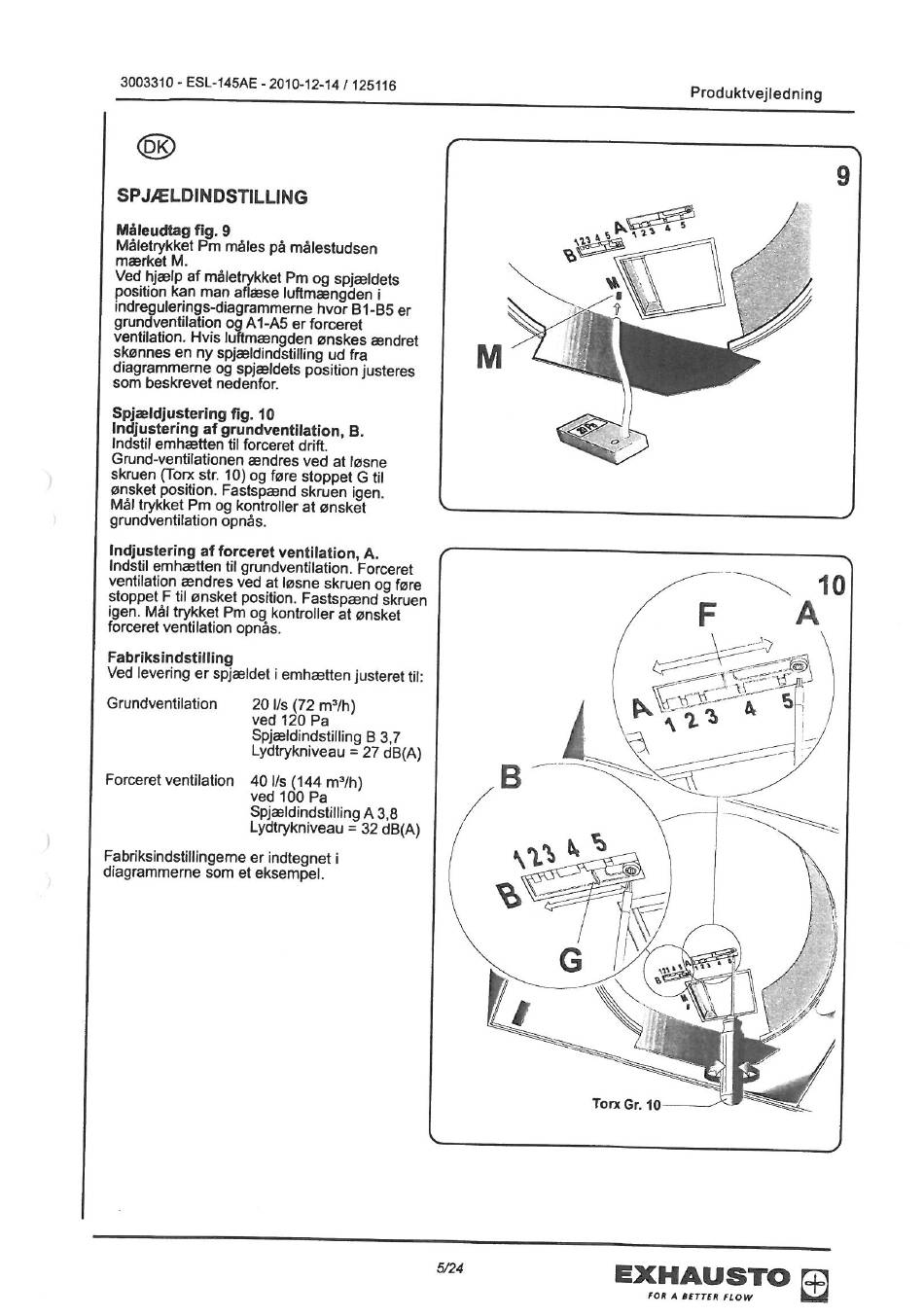

SPJÆLDINDSTILLING
Måleudtag fig. 9
MåletrykketPm målespå målestudsen
mærket M.
Ved hjælp af måletrykketPm og spjældets
positionkan man aflæse luftmængdeni
indregulerings-diagrammeme hvor BI-B5 er
grundventilation og A1-A5 er forceret
ventilation. Hvis luftmængden ønskes ændret
skønnesen ny spjældindstillingud fra
diagrammerneog spjældetspositionjusteres
som beskrevet nedenfor.
Spjældjustering fig. 10
Indjustering af grundventilation, B.
Indstil emhætten til forceret drift.
Grund-ventilationen ændres ved at løsne
skruen (Torxstr. 10) og føre stoppet G til
ønsket position. Fastspændskruen igen.
Mål trykket Pm og kontroller at ønsket
grundventilation opnås.
Indjustering af forceret ventilation, A.
Indstil emhætten til grundventilation. Forceret
ventilationændresved at løsneskruen og føre
stoppet F til ønsket position. Fastspænd skruen
igen. Mål trykket Pm og kontroller at ønsket
forceret ventilation opnås.
Fabriksindstilling
Ved leveringer spjældeti emhættenjusterettil:
Grundventilation
20
ved
Spjældindstilling B 3 7
Lydtrykniveau
Forceret v entilation 40 Ils (144m3/h)
ved 100 Pa
SpjældindstillingA 3,8
Lydtrykniveau = 32dB(A)
Fabriksindstillingeme er indtegneti
diagrammerne som et eksempel.
(72 m3/h)
120 Pa
=27dB(A)
5/24
Produktvejledning
F
Torx Gr. 10
EXHAUSTOe
9
10
A
