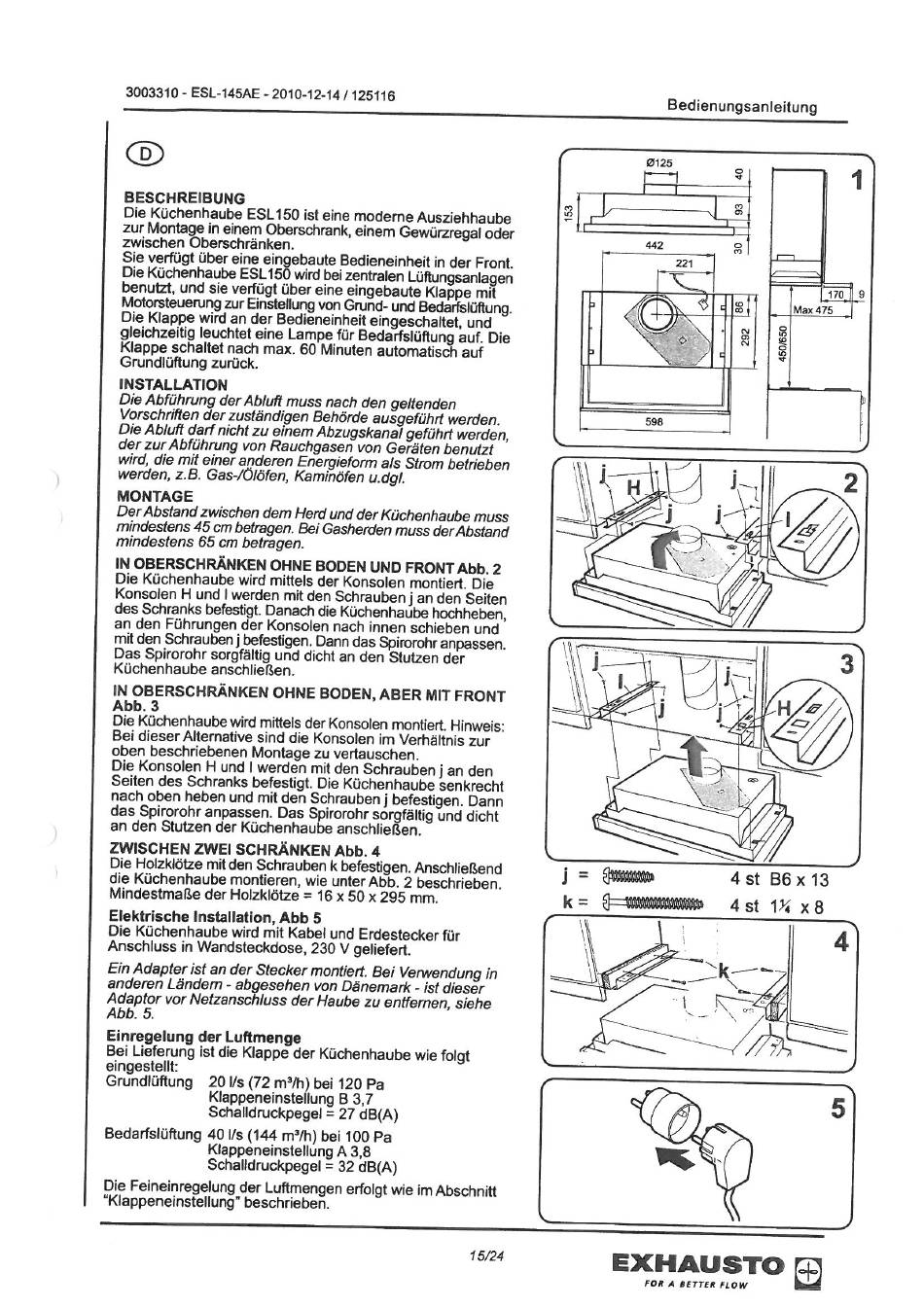

3003310 - ESL-145AE- 2010-12-14 / 125116
BESCHREIBUNG
DieKüchenhaube ESL150isteinemoderneAusziehhaube
zurMontage ineinem Oberschrank, einem Gewürzregal Oder
zwischen
Oberschränken.
Sieverfügtübereineeingebaute Bedieneinheit in der Front.
Die Küchenhaub
e
ESL150 Wird b ei z entralen Lüftungsanlagen
benutzt, u ndSie verfügt ü bereineeingebaute K lappe mit
ng
Motorsteueru
zurEinstellung
DieKlappeWirdan derBedieneinheit eingeschaltet, und
gleichzeitig l euchtet eineLampe fürBedarfslüftung auf.Die
Klappe schaltet nach max. 60 Minutenautomatischauf
Grundlüftung zurück.
INSTALLATION
DieAbführungderAbluftmussnachdengeltenden
Vorschriften derzuständigen Behörde ausgeführt w erden.
DieAbluftdaffnichtzueinem Abzugskanal geführt w erden,
der zurAbführung vonRauchgasenvon Gerätenbenutzt
wird, die mit eineranderen Energieformals Strombetrieben
werden, Z .B.Gas-/Ölöfen, Kaminöfen u .dg/.
MONTAGE
DerAbstandzwischendem Herdundder Küchenhaube muss
mindestens45cmbetragen. B ei Gasherden mussderAbstand
mindestens 65 cm betragen.
INOBERSCHRÄNKE
N
OHNE BODEN UNDFRONT A bb.2
Die KüchenhaubeWirdmittels der Konsolenmontiert.Die
Konsolen H undIwerdenmitdenSchrauben j andenSeiten
desSchranks b efestigt. Danach d ieKüchenhaube hochheben,
an den Führungender Konsolennachinnen schiebenund
mitdenSchrauben j befestigen. Dann dasSpirorohr anpassen.
Das Spirorohr sorgfältig und dicht an den Stutzen der
Küchenhaube
anschließen.
INOBERSCHRÄNKEN
OHNE BODEN, ABERMITFRONT
Abb.
3
Die Küchenhaube Wirdmittelsder Konsolenmontiert. H inweis:
Bei dieserAlternativesind die Konsolenim Verhältniszur
oben beschriebenen Montage zu vertauschen.
DieKonsolen HundI werden mitdenSchrauben j anden
Seitendes Schranksbefestigt.Die Küchenhaubesenkrecht
nachobenheben undmitdenSchrauben j befestigen. Dann
da
s Spiror
ohr anpass
en.
ZWISCHEN ZWEI SCHRÄNKEN Abb. 4
DieHolzklötze mitdenSchrauben k befestigen. Anschließend
die Küchenhaubemontieren,wie unterAbb. 2 beschrieben.
Mindestmaße der Holzklötze = 16 x 50 x 295 mm.
Elektrische Installation, Abb 5
Die KüchenhaubeWirdmit Kabel und Erdesteckerfür
Anschlussin Wandsteckdose, 23()V geliefert.
EinAdapter istanderStecker montiert. BeiVerwendung
anderen Ländem- abgesehenvonDänemark - ist dieser
AdaptorvorNetzanschluss d erHaubezu enffemen, s iehe
Abb.
5.
Einregelung der Luftmenge
BeiLieferung istdieKlappe derKüchenhaube wiefolgt
eingestellt:
Grundiüftung 20 vs (72 m3/h)bei 120 Pa
KlappeneinstellungB 3,7
Schalldruckpegel = 27 dB(A)
Bedarfslüftung40 Vs(144 m3/h)bei 100 Pa
Klappeneinstellung A 3,8
Schalldruckpegel = 32 dB(A)
DieFeineinregelung
derLuftmengen erfolgt w ieimAbschnitt
"Klappeneinstellung" beschrieben.
von Grund- und Bedarfslüftung.
Das Spiroro
hr
g
sorafälti
und d icht
H
—j
in
15/24
EXHAUSTO
Bedienungsanleitung
ø125
442
221
Max
475
-O
598
j
j
4st
13
4st
1%
170
9
2
3
4
5
