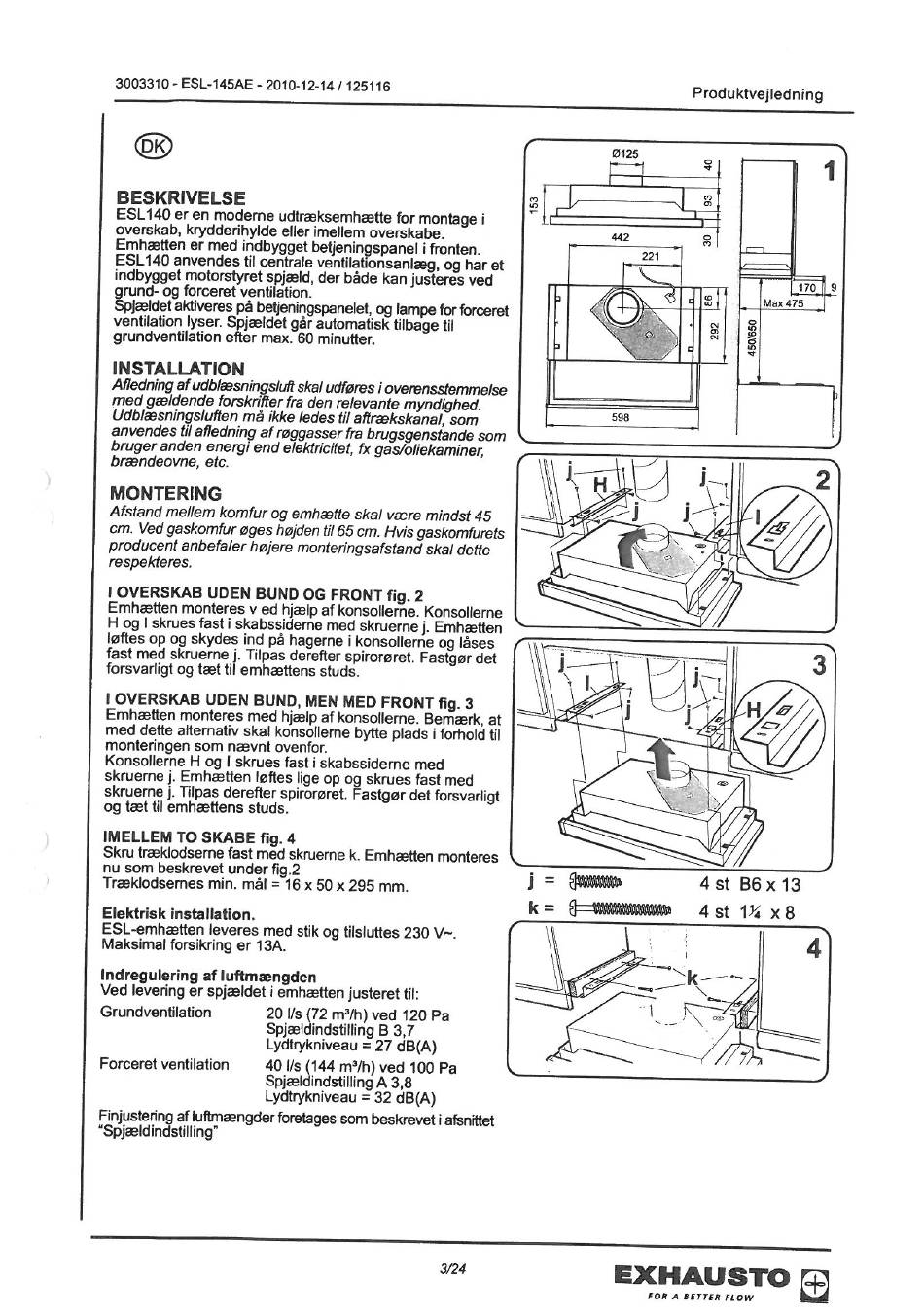

3003310 - ESL-145AE - 2010-12-14 / 125116
BESKRIVELSE
ESL140erenmodeme udtræksemhætte
overskab, krydderihylde eller imellem overskabe.
Emhættener med indbyggetbetjeningspaneli fronten.
ESL140 anvendes t il centrale ventilationsanlæg,
indbygget m otorstyret s pjæld,derbådekanjusteresved
grund- og forceret ventilation.
Spjældet aktiveres påbetjeningspanelet,
ventilationlyser.Spjældet g årautomatisk tilbagetil
grundventilation eter max. 60 minutter.
INSTALLATION
Afledningaf udblæsningsluft skaludføresi overensstemmelse
medgældende forskrifter fradenrelevante myndighed.
Udblæsningsluften må ikkeledes til aftrækskanal,som
anvendes til afledning af røggasser frabrugsgenstande s om
brugerandenenergiendelektricitet, fx gas/oliekaminer,
brændeovne,
etc.
MONTERING
Afstand mellem komfur og emhætteskal være mindst45
cm. Vedgaskomfur ø geshøjden til 65cm.Hvisgaskomfurets
producent anbefalerhøjere monteringsafstand skal dette
respekteres.
1OVERSKABUDENBUNDOGFRONTfig. 2
Emhættenmonteresv ed hjælpaf konsollerne.Konsollerne
H og I skruesfasti skabssideme m edskruerne j. Emhætten
løftesopog skydesind på hagerne i konsollerne oglåses
fastmedskruerne j. Tilpas derefter spirorøret. Fastgør d et
forsvarligt og tæt til emhættens studs.
I OVERSKAB UDENBUND,MENMEDFRONTfig. 3
Emhætten monteresmedhjælpaf konsolleme. B emærk, a t
meddettealternativskalkonsollerne b yttepladsi forholdtil
monteringen som nævnt ovenfor.
Konsollerne H og I skrues fast i skabssideme med
skruemej. Emhættenløftes ligeop og skruesfast med
skruerne j . Tilpas derefier s pirorøret. Fastgør d etforsvarligt
og tæt til emhættens
studs.
IMELLEM TO SKABE fig. 4
Skrutræklodserne fast medskruernek. Emhættenmonteres
nu som beskrevet under fig.2
Træklodsemes min. mål = 16 x 50 x 295 mm.
Elektrisk
ESL-emhættenleveres medStikog tilsluttes 230 V—.
Maksimal forsikring er 13A.
Indregulering af luftmængden
Ved leveringer spjældet i emhættenjusteret til:
Grundventilation
20 Vs (72 m3/h) ved 120 Pa
Spjældindstilling B 3,7
Lydtrykniveau= 27 dB(A)
Forceret
ventilation
40 1/s(144 m3/h) ved 100 Pa
Spjældindstilling A 3,8
Lydtrykniveau= 32 dB(A)
Finjustering af luftmængder f oretages som beskrevet i afsnittet
"Spjældindstilling"
formontage i
ogharet
oglampe forforceret
3/24
Produktvejledning
ø125
442
221
Max 475
598
—j
j
j
4 st B6x
4 st 1% x 8
EXHAUSTOe
1
170
9
2
3
13
4
