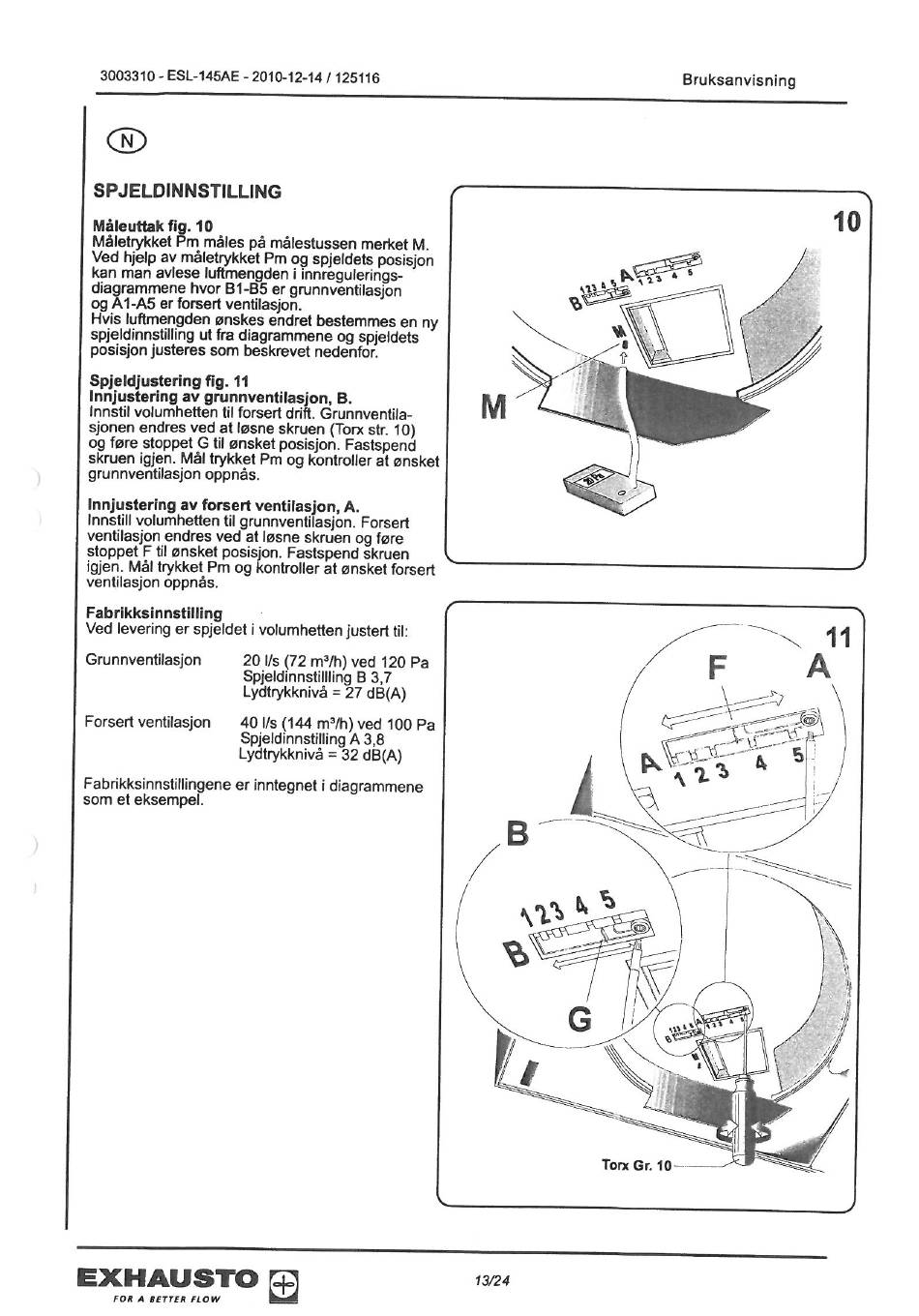

SPJELDINNSTILLING
Måleuttak fig. 10
Måletrykket Pm måles på målestussen merket M.
Vedhjelpav måletrykket P mog spjeldetsposisjon
kan man avleseluftmengdeni innregulerings-
diagrammenehvor BI-B5 er grunnventilasjon
og A1-A5 er forsert ventilasjon.
Hvisluftmengden ønskesendretbestemmes en ny
spjeldinnstillingut fra diagrammeneog spjeldets
posisjon justeres som beskrevet nedenfor.
Spjeldjustering fig. 11
Innjustering av grunnventilasjon,
Innstil volumhetten til forsert drift. Grunnventila-
sjonen endresved at løsne skruen (Torxstr. 10)
og føre stoppetG til ønsketposisjon. Fastspend
skruen igjen. Måltrykket Pm og kontrollerat ønsket
grunnventilasjon oppnås.
Innjustering av forsert ventilasjon, A.
Innstillvolumhettentil grunnventilasjon.Forsert
ventilasjon endres ved at løsne skruen og føre
stoppet F til ønsket posisjon. Fastspend skruen
igjen. Mål trykket Pm og kontroller at ønsket forsert
ventilasjon oppnås.
Fabrikksinnstilling
Ved levering er spjeldet i volumhetten justert til:
Grunnventilasjon
20 Us(72 m3/h) ved 120 Pa
Spjeldinnstillling B 3,7
Lydtrykknivå= 27 dB(A)
Forsert ventilasjon
40 vs (144 m3/h) ved 100 Pa
Spjeldinnstilling A 3,8
Lydtrykknivå= 32 dB(A)
Fabrikksinnstillingene er inntegneti diagrammene
som et eksempel.
EXHAUSTO e
B.
13/24
Bruksanvisning
Torx Gr. 10
10
11
