3003310 - ESL-145AE - 2010-12-14 / 125116

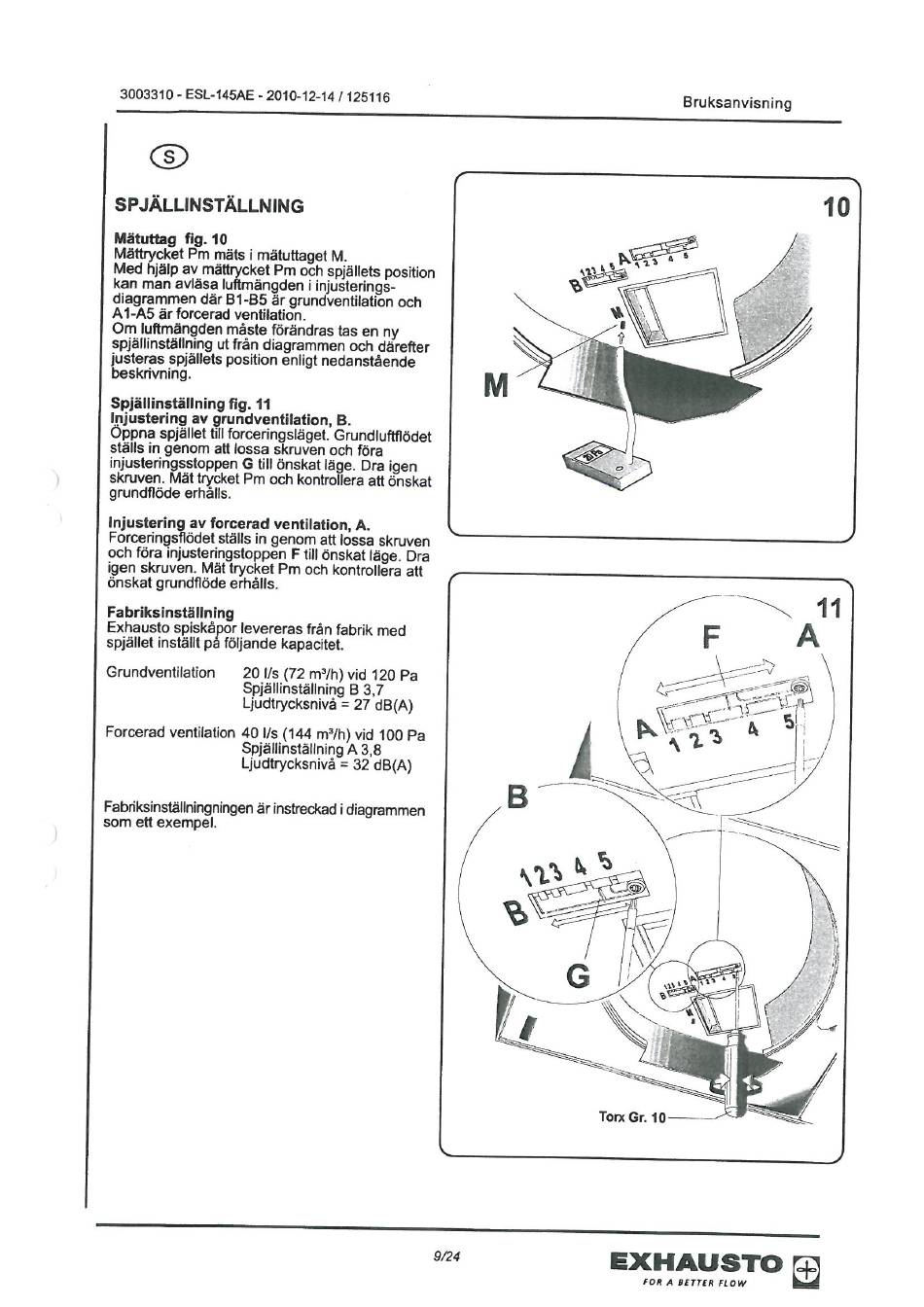

SPJÄLLINSTÄLLNING
Mätuttag fig. 10
Mättrycket Pm mäts i mätuttaget M.
Med hjälp av mättrycketPm ochspjälletsposition
kan man avläsa luftmängdeni injusterings-
diagrammen där BI-B5 är grundventilation och
A1-A5 är forcerad ventilation.
0m luftmängdenmåste förändrastas en ny
spjällinställning ut från diagrammen och därefter
justeras spjälletspositionenligt nedanstående
beskrivning.
Spjällinställning fig. 11
Injustering av grundventilation,
Öppnaspjällettillforceringsläget. Grundluftfiödet
ställs in genom att lossa skruven och föra
injusteringsstoppen G till önskatläge.Dra igen
skruven. Mät trycket Pm och kontrolleraatt önskat
grundflöde erhålls.
Injustering av forcerad ventilation, A.
Forceringsfiödet ställs in genom att lossa skruven
och föra injusteringstoppenF till önskatläge. Dra
igen skruven. Mät trycket Pm och kontrollera att
önskat grundflöde erhålls.
Fabriksinställning
Exhausto spiskåpor l evererasfrånfabrikmed
spjället inställt pa följande kapacitet.
Grundventilation 20 1/s(72 m3/h)vid 120 Pa
Spjällinställning B 3,7
Ljudtrycksnivå = 27 dB(A)
Forceradventilation40 Ils (144 m3/h)vid 100 Pa
Spjällinställning A 3,8
Ljudtrycksnivå= 32 dB(A)
n Fabriksinställningninge ärinstreckad i diagrammen
som ett exempel.
B.
9/24
Bruksanvisning
Torx Gr. 10—
EXHAUSTOe
10
11
