3003310 - ESL-145AE- 2010-12-14 / 125116

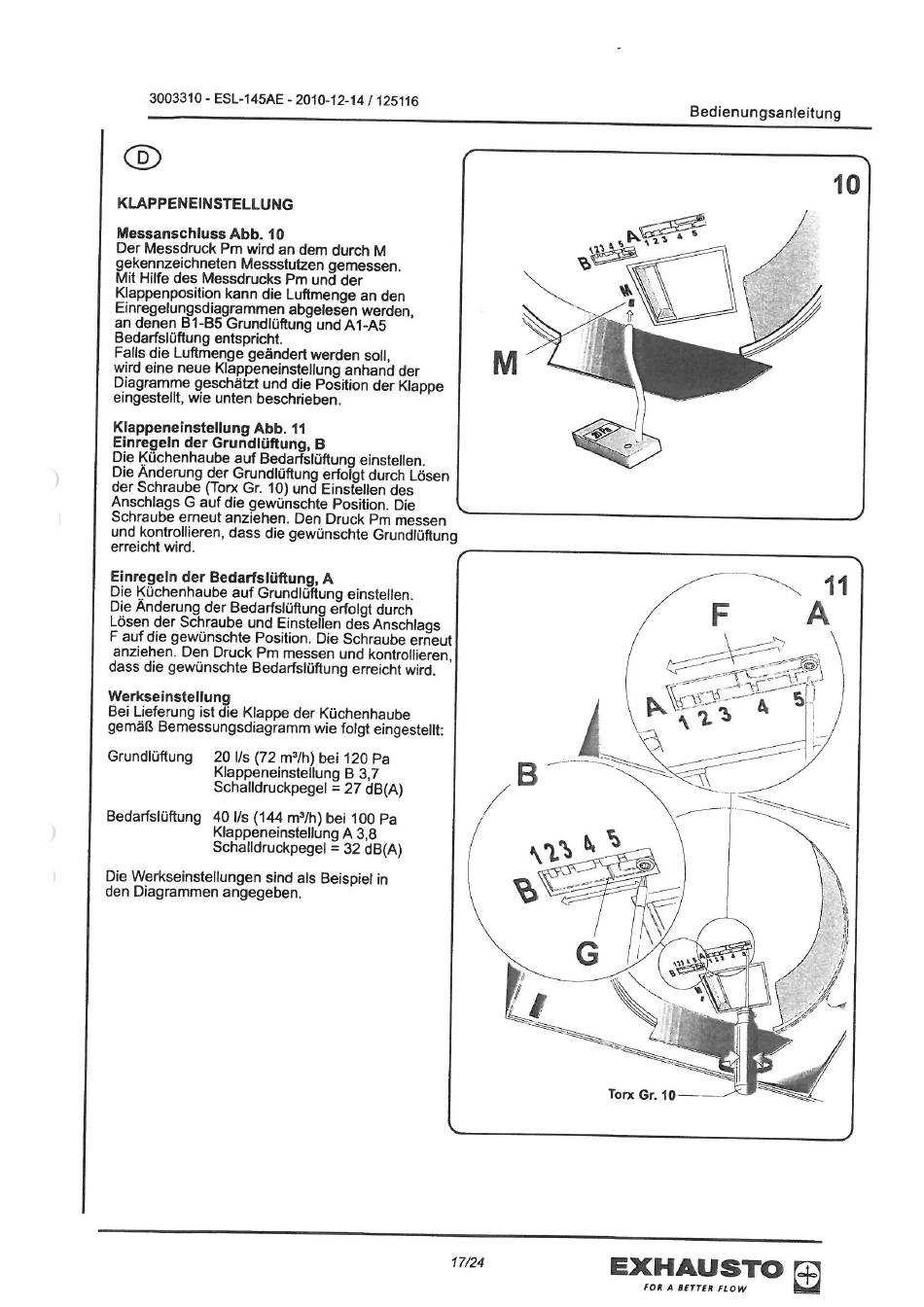

KLAPPENEINSTELLUNG
Messanschluss Abb. 10
Der Messdruck Pm Wird an dem durch M
gekennzeichnetenMessstutzengemessen.
Mit Hilfe des Messdrucks
Klappenpositionkann die Luftmengean den
Einregelungsdiagrammen abgelesenwerden,
an denen BI-B5 Grundlüftungund A1-A5
Bedarfslüftung entspricht.
Falls die Luftmenge geändert werden soil,
Wirdeine neue Klappeneinstellung anhand der
Diagramme geschätzt u nddie Position der Klappe
eingestellt, wie unten beschrieben.
Klappeneinstellung Abb. 11
Einregeln der GrundlüRung, B
Die Küchenhaubeauf Bedarfslüfiungeinstellen.
DieAnderung der Grundlüfiungerfolgt durchLösen
der Schraube (Torx Gr. 10) und Einstellen des
Anschlags G auf die gewünschte Position. Die
Schraube erneut anziehen. Den Druck Pm messen
undkontrollieren, dassdiegewünschte Grundlüfiung
erreicht wird.
Einrege/n der Bedarfslüfung,
Die Küchenhaubeauf Grundlüftungeinstellen.
DieÄnderung derBedarfslüfiung erfolgtdurch
LösenderSchraube und Einstellen desAnschlags
F auf die gewünschte Position. Die Schraube emeut
anziehen.Den Druck Pm messenund kontrollieren,
dass die gewünschteBedarfslüftungerreichtwird.
Werkseinstellung
Bei Lieferung ist die Klappe der Küchenhaube
gemäßBemessungsdiagramm wie folgt eingestellt:
Grundiüftung 20 1's(72 m3/h)bei 120 Pa
Klappeneinstellung B 3,7
Schalldruckpegel = 27 dB(A)
Bedarfslüftung 40 1/s(144 rn3/h)bei 100 Pa
Klappeneinstellung A 3,8
Schalldruckpegel = 32 dB(A)
Die Werkseinstellungensind als Beispielin
den Diagrammen angegeben.
Pm und der
A
17/24
