Fontos alkotórészek
6
5
8
16
15
13
14
17
334
All manuals and user guides at all-guides.com
2
1
#
9
7
B
14
19
3
11
12
10
20
18

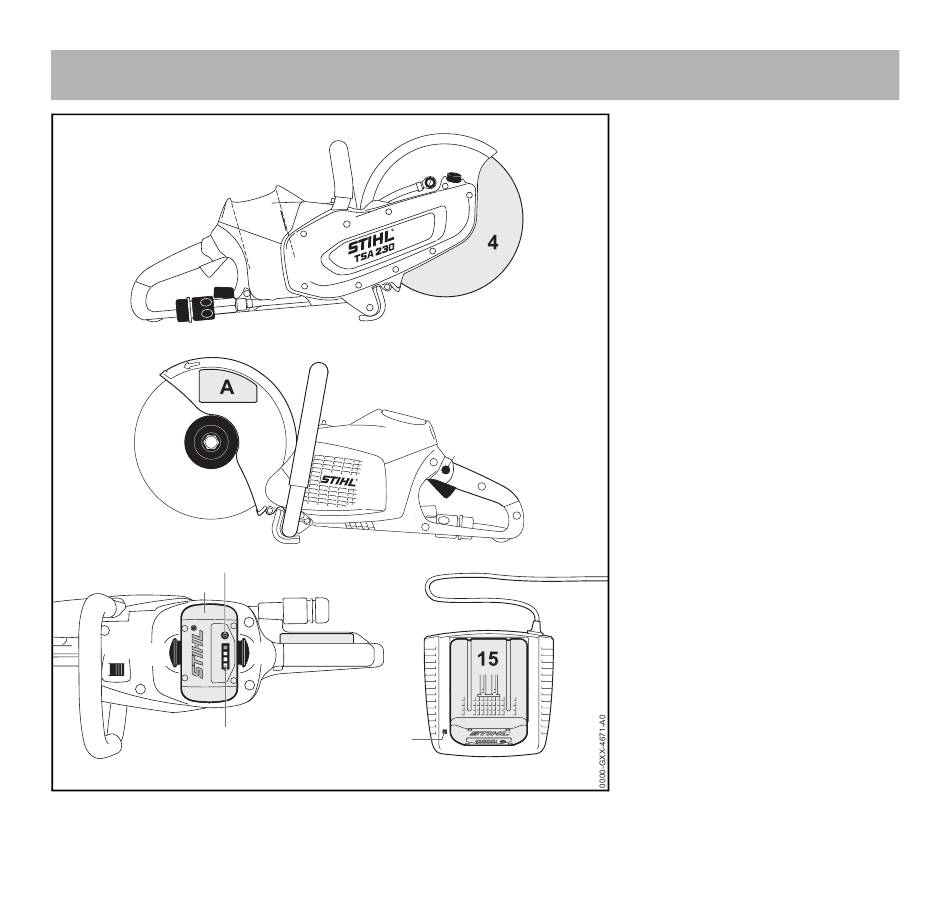

1 Akkumulátorüreg
2 Vízpermetező fej
3 Az orsó reteszelése
4 Vágótárcsa
5 Vízcsatlakozó
6 Zárócsap
7 Védőelem
8 Elülső nyomótárcsa
9 Fogantyúcső
10 Kapcsolóemeltyű
11 Reteszelőgomb
12 Hátsó fogantyú
13 Kikapcsoló kar
14 Az akkumulátor reteszelésére
szolgáló záremeltyű
15 Akkumulátor
16 Az akkumulátoron lévő világító
diódák (LED-ek) bekapcsoló
gombja
17 Az akkumulátoron lévő világító
diódák (LED-ek)
18 Töltőkészülék
19 A töltőkészüléken lévő világító
diódák (LED-ek)
20 Csatlakozóvezeték hálózati
dugasszal
# Gépszám
A Biztonsági matrica
B Biztonsági matrica
TSA 230
