Stihl TSA 230 Gebrauchsanleitung Seite 138

svenska
4

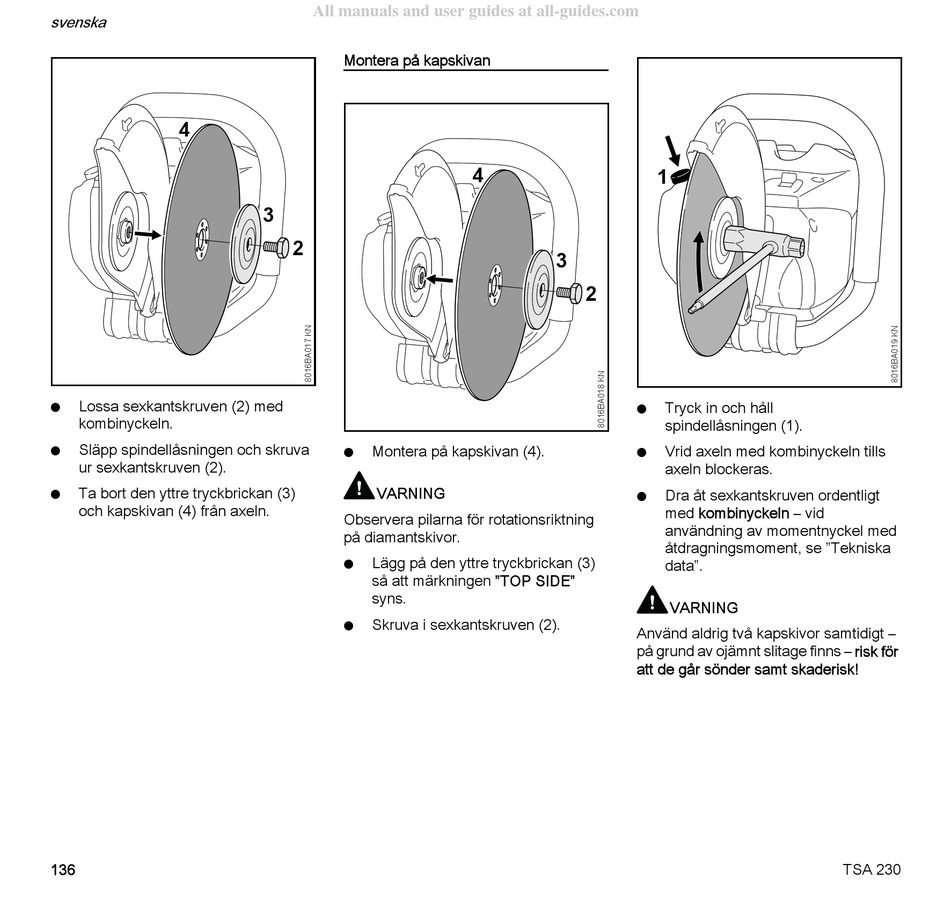

Lossa sexkantskruven (2) med
N
kombinyckeln.
Släpp spindellåsningen och skruva
N
ur sexkantskruven (2).
Ta bort den yttre tryckbrickan (3)
N
och kapskivan (4) från axeln.
136
All manuals and user guides at all-guides.com
Montera på kapskivan
3
2
Montera på kapskivan (4).
N
VARNING
Observera pilarna för rotationsriktning
på diamantskivor.
Lägg på den yttre tryckbrickan (3)
N
så att märkningen "TOP SIDE"
syns.
Skruva i sexkantskruven (2).
N
4
3
2
N
N
N
Använd aldrig två kapskivor samtidigt –
på grund av ojämnt slitage finns – risk för
att de går sönder samt skaderisk!
1
Tryck in och håll
spindellåsningen (1).
Vrid axeln med kombinyckeln tills
axeln blockeras.
Dra åt sexkantskruven ordentligt
med kombinyckeln – vid
användning av momentnyckel med
åtdragningsmoment, se "Tekniska
data".
VARNING
TSA 230
