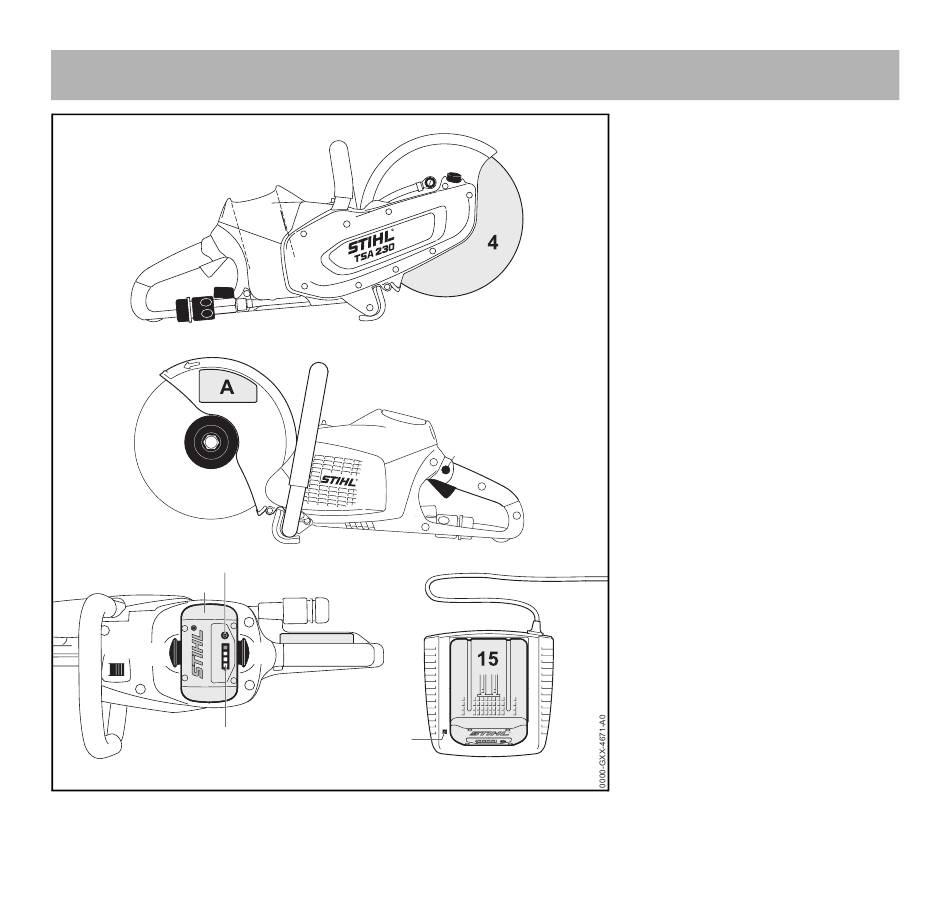

Componentes importantes
6
5
8
16
15
13
14
17
TSA 230
All manuals and user guides at all-guides.com
2
1
#
9
7
B
14
19
3
11
12
10
20
18
1 Cavidad del acumulador
2 Tobera de agua
3 Bloqueo del husillo
4 Disco
5 Empalme de agua
6 Grifo de cierre
7 Protector
8 Disco de presión delantero
9 Asidero tubular
10 Palanca de mando
11 Botón de bloqueo
12 Empuñadura trasera
13 Bloqueo de seguridad
14 Palanca de bloqueo para bloquear
el acumulador
15 Acumulador
16 Tecla de presión para activar los
diodos luminiscentes (LED) en el
acumulador
17 Diodos luminiscentes (LED) en el
acumulador
18 Cargador
19 Diodo luminiscente (LED) en el
cargador
20 Cable de conexión con enchufe de
red
# Número de máquina
A Rótulos adhesivos de seguridad
B Rótulos adhesivos de seguridad
español
107
