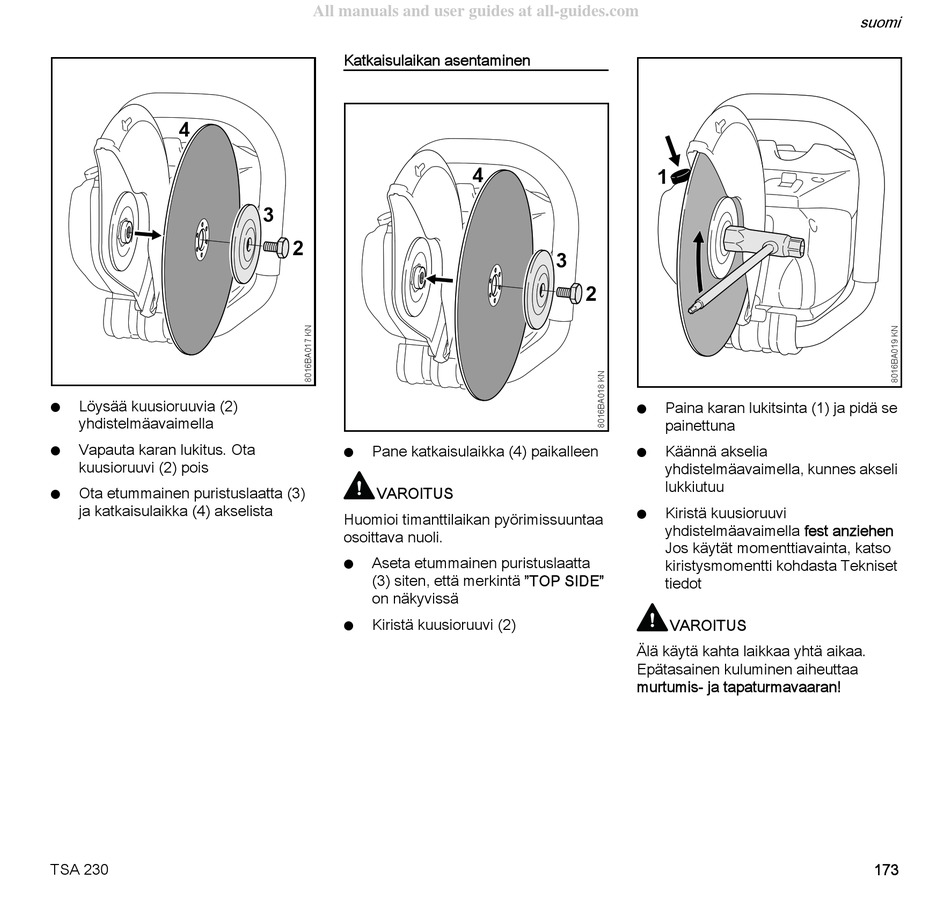

Löysää kuusioruuvia (2)
N
yhdistelmäavaimella
Vapauta karan lukitus. Ota
N
kuusioruuvi (2) pois
Ota etummainen puristuslaatta (3)
N
ja katkaisulaikka (4) akselista
TSA 230
All manuals and user guides at all-guides.com
Katkaisulaikan asentaminen
3
2
Pane katkaisulaikka (4) paikalleen
N
VAROITUS
Huomioi timanttilaikan pyörimissuuntaa
osoittava nuoli.
Aseta etummainen puristuslaatta
N
(3) siten, että merkintä "TOP SIDE"
on näkyvissä
Kiristä kuusioruuvi (2)
N
4
3
2
N
N
N
Älä käytä kahta laikkaa yhtä aikaa.
Epätasainen kuluminen aiheuttaa
murtumis- ja tapaturmavaaran!
1
Paina karan lukitsinta (1) ja pidä se
painettuna
Käännä akselia
yhdistelmäavaimella, kunnes akseli
lukkiutuu
Kiristä kuusioruuvi
yhdistelmäavaimella fest anziehen
Jos käytät momenttiavainta, katso
kiristysmomentti kohdasta Tekniset
tiedot
