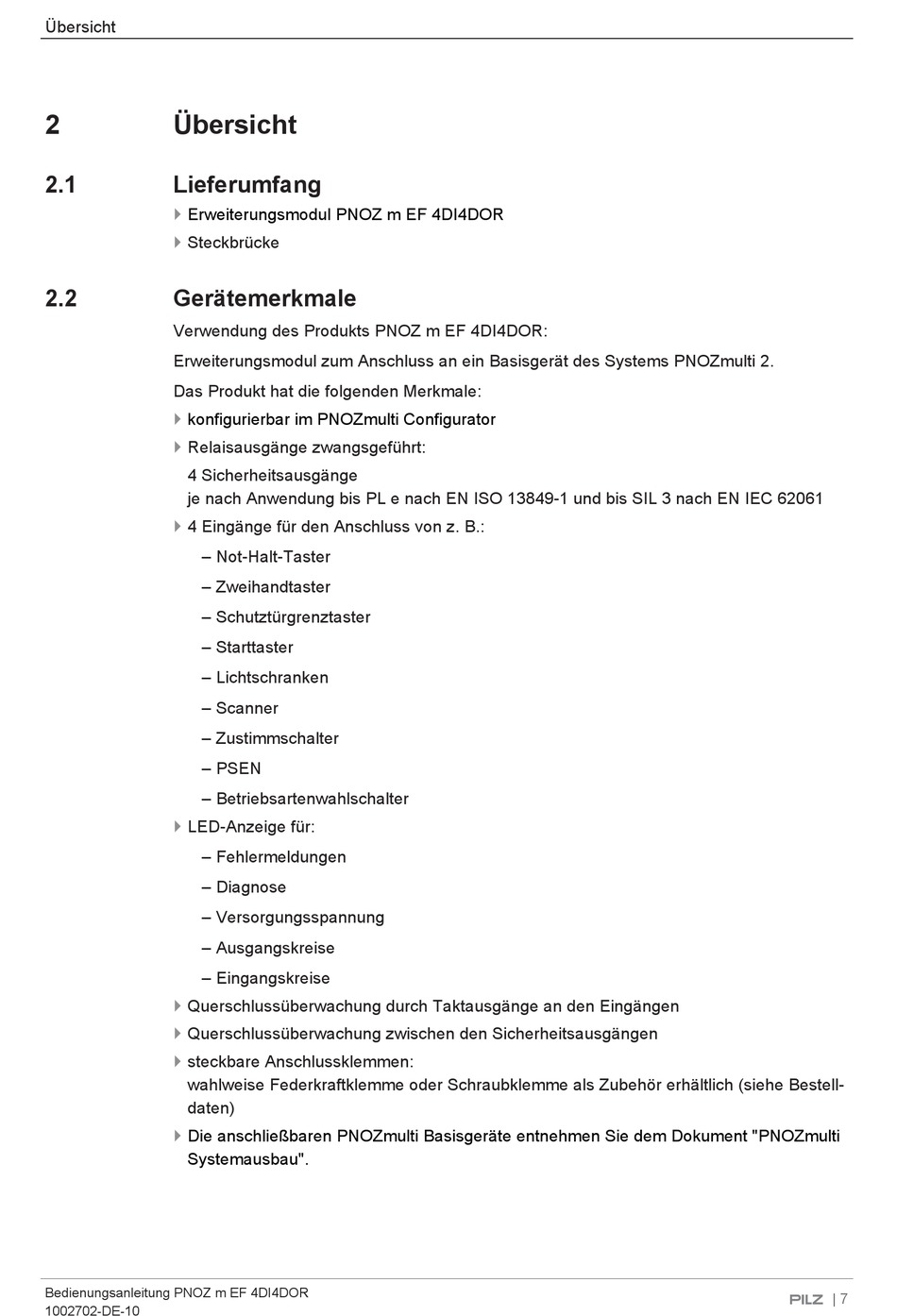

Pilz PNOZ m EF 4DI4DOR Bedienungsanleitung Seite 7

Übersicht
2 Übersicht
2.1 Lieferumfang
}
Erweiterungsmodul PNOZ m EF 4DI4DOR
} Steckbrücke
2.2 Gerätemerkmale
Verwendung des Produkts PNOZ m EF 4DI4DOR:
Erweiterungsmodul zum Anschluss an ein Basisgerät des Systems PNOZmulti 2.
Das Produkt hat die folgenden Merkmale:
}
konfigurierbar im PNOZmulti Configurator
}
Relaisausgänge zwangsgeführt:
4 Sicherheitsausgänge
je nach Anwendung bis PL e nach EN ISO 13849-1 und bis SIL 3 nach EN IEC 62061
} 4 Eingänge für den Anschluss von z. B.:
– Not-Halt-Taster
– Zweihandtaster
– Schutztürgrenztaster
– Starttaster
– Lichtschranken
– Scanner
– Zustimmschalter
– PSEN
– Betriebsartenwahlschalter
}
LED-Anzeige für:
– Fehlermeldungen
– Diagnose
– Versorgungsspannung
– Ausgangskreise
– Eingangskreise
}
Querschlussüberwachung durch Taktausgänge an den Eingängen
}
Querschlussüberwachung zwischen den Sicherheitsausgängen
}
steckbare Anschlussklemmen:
wahlweise Federkraftklemme oder Schraubklemme als Zubehör erhältlich (siehe Bestell-
daten)
} Die anschließbaren PNOZmulti Basisgeräte entnehmen Sie dem Dokument "PNOZmulti
Systemausbau".
