Inbetriebnahme

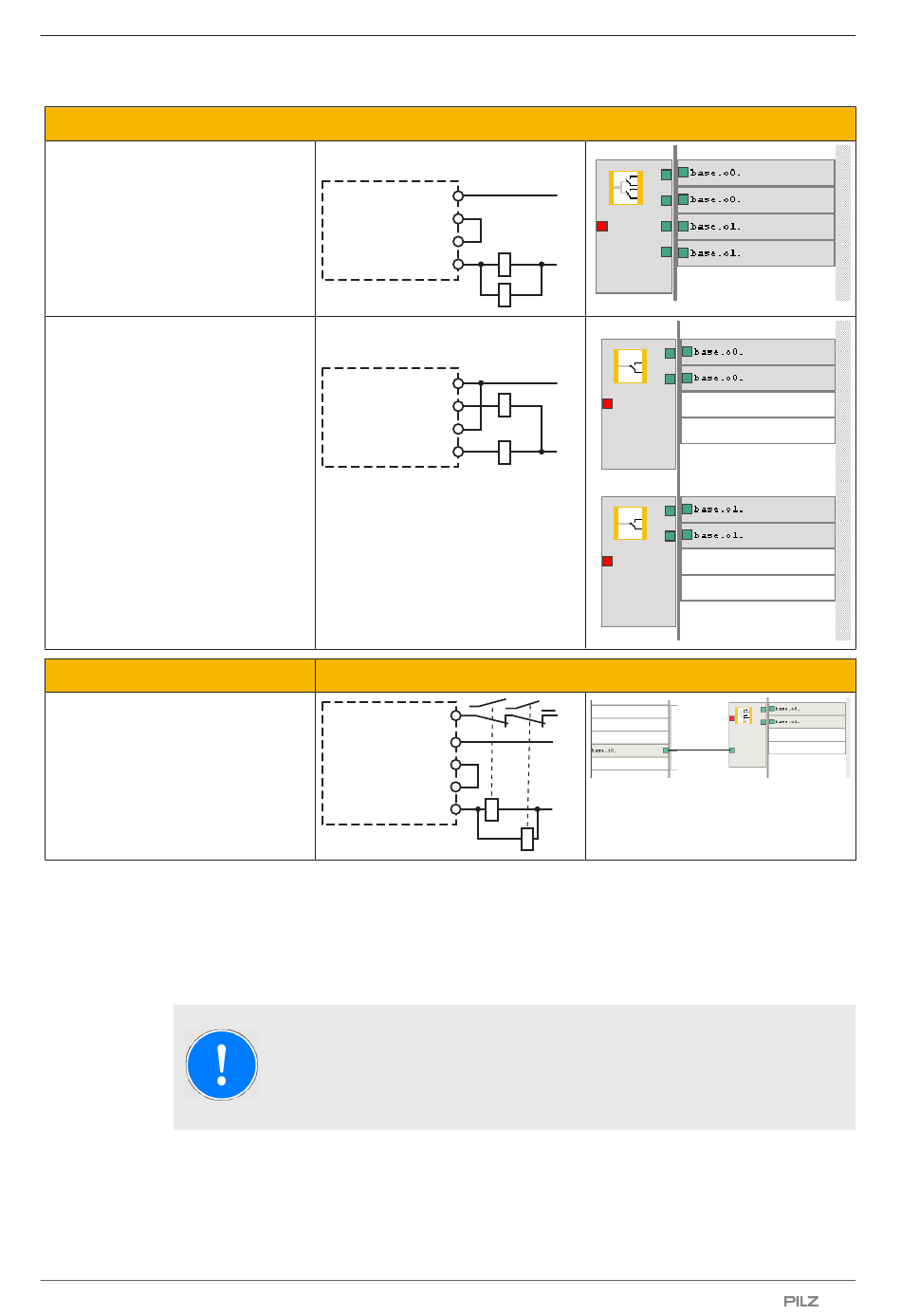

Relaisausgänge
doppelter Ausgang
einfacher Ausgang
Rückführkreis
Kontakte externer Schütze
6.3 Geändertes Projekt in das System PNOZmulti übertragen
Sobald ein zusätzliches Erweiterungsmodul mit dem System verbunden wurde, muss das
Projekt im PNOZmulti Configurator geändert und wieder in das Basisgerät übertragen wer-
den. Gehen Sie vor, wie in der Bedienungsanleitung für das Basisgerät beschrieben.
Bedienungsanleitung PNOZ m EF 4DI4DOR
1002702-DE-10
13 (33)
O0 (2)
14 (34)
23 (43)
O1 (3)
24 (44)
13 (33)
O0 (2)
14 (34)
23 (43)
O1 (3)
24 (44)
Doppelter Ausgang
I0
13 (33)
O0 (2)
14 (34)
23 (43)
O1 (3)
24 (44)
WICHTIG
Bei der Inbetriebnahme und nach jeder Änderung des Anwenderprogramms
muss geprüft werden, ob die Sicherheitseinrichtungen korrekt funktionieren.
