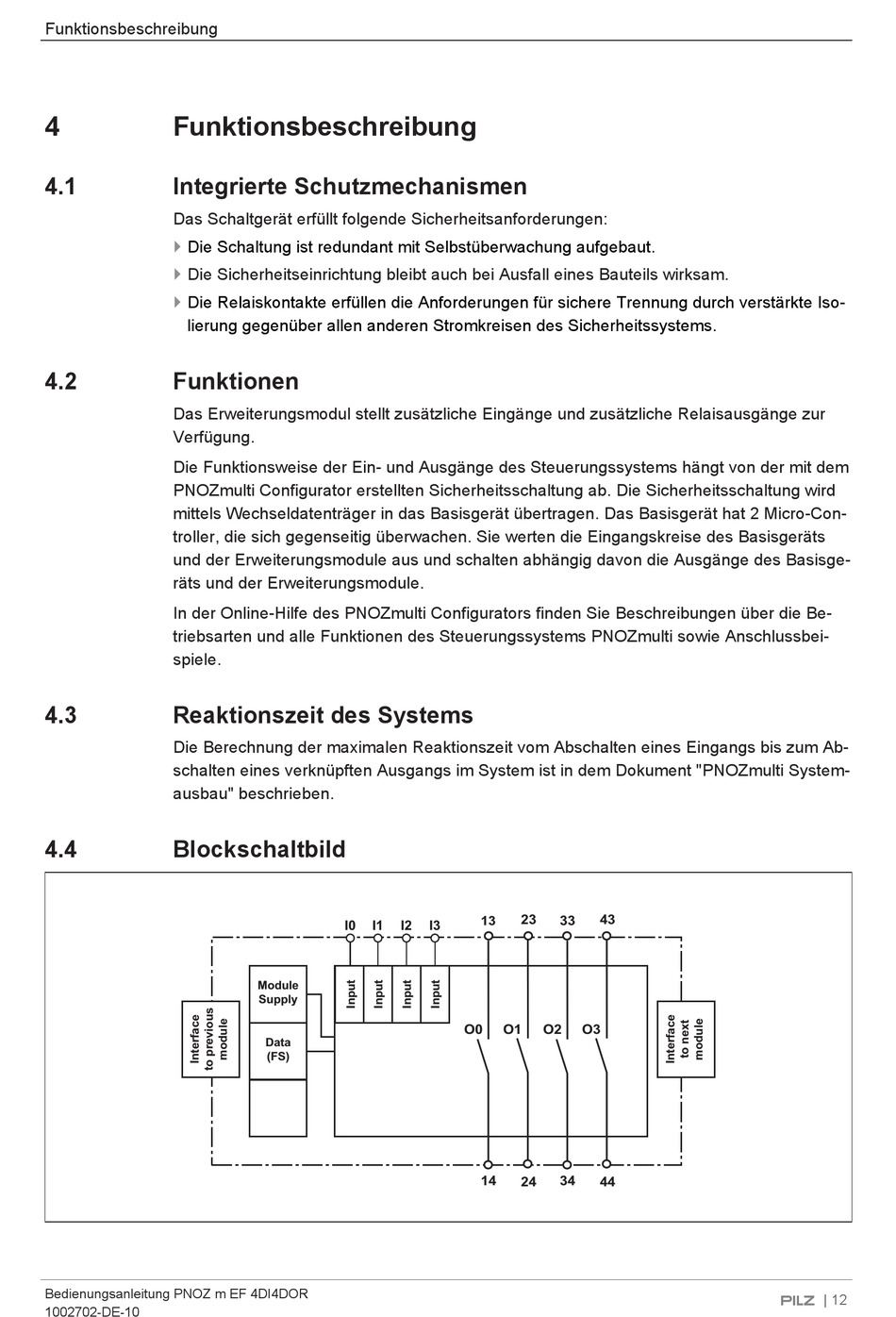

Pilz PNOZ m EF 4DI4DOR Bedienungsanleitung Seite 12

Funktionsbeschreibung
4 Funktionsbeschreibung
4.1 Integrierte Schutzmechanismen
Das Schaltgerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
} Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Die Relaiskontakte erfüllen die Anforderungen für sichere Trennung durch verstärkte Iso-
lierung gegenüber allen anderen Stromkreisen des Sicherheitssystems.
4.2 Funktionen
Das Erweiterungsmodul stellt zusätzliche Eingänge und zusätzliche Relaisausgänge zur
Verfügung.
Die Funktionsweise der Ein- und Ausgänge des Steuerungssystems hängt von der mit dem
PNOZmulti Configurator erstellten Sicherheitsschaltung ab. Die Sicherheitsschaltung wird
mittels Wechseldatenträger in das Basisgerät übertragen. Das Basisgerät hat 2 Micro-Con-
troller, die sich gegenseitig überwachen. Sie werten die Eingangskreise des Basisgeräts
und der Erweiterungsmodule aus und schalten abhängig davon die Ausgänge des Basisge-
räts und der Erweiterungsmodule.
In der Online-Hilfe des PNOZmulti Configurators finden Sie Beschreibungen über die Be-
triebsarten und alle Funktionen des Steuerungssystems PNOZmulti sowie Anschlussbei-
spiele.
4.3 Reaktionszeit des Systems
Die Berechnung der maximalen Reaktionszeit vom Abschalten eines Eingangs bis zum Ab-
schalten eines verknüpften Ausgangs im System ist in dem Dokument "PNOZmulti System-
ausbau" beschrieben.
4.4 Blockschaltbild
Bedienungsanleitung PNOZ m EF 4DI4DOR
1002702-DE-10
I0 I1 I2
Module
Supply
Data
(FS)
23 33
13
I3
O0 O1 O2 O3
14 34
24
43
44
