Betrieb
7 Betrieb
Das System PNOZmulti ist betriebsbereit, wenn am Basisgerät die LEDs "POWER" und
"RUN" dauerhaft leuchten.

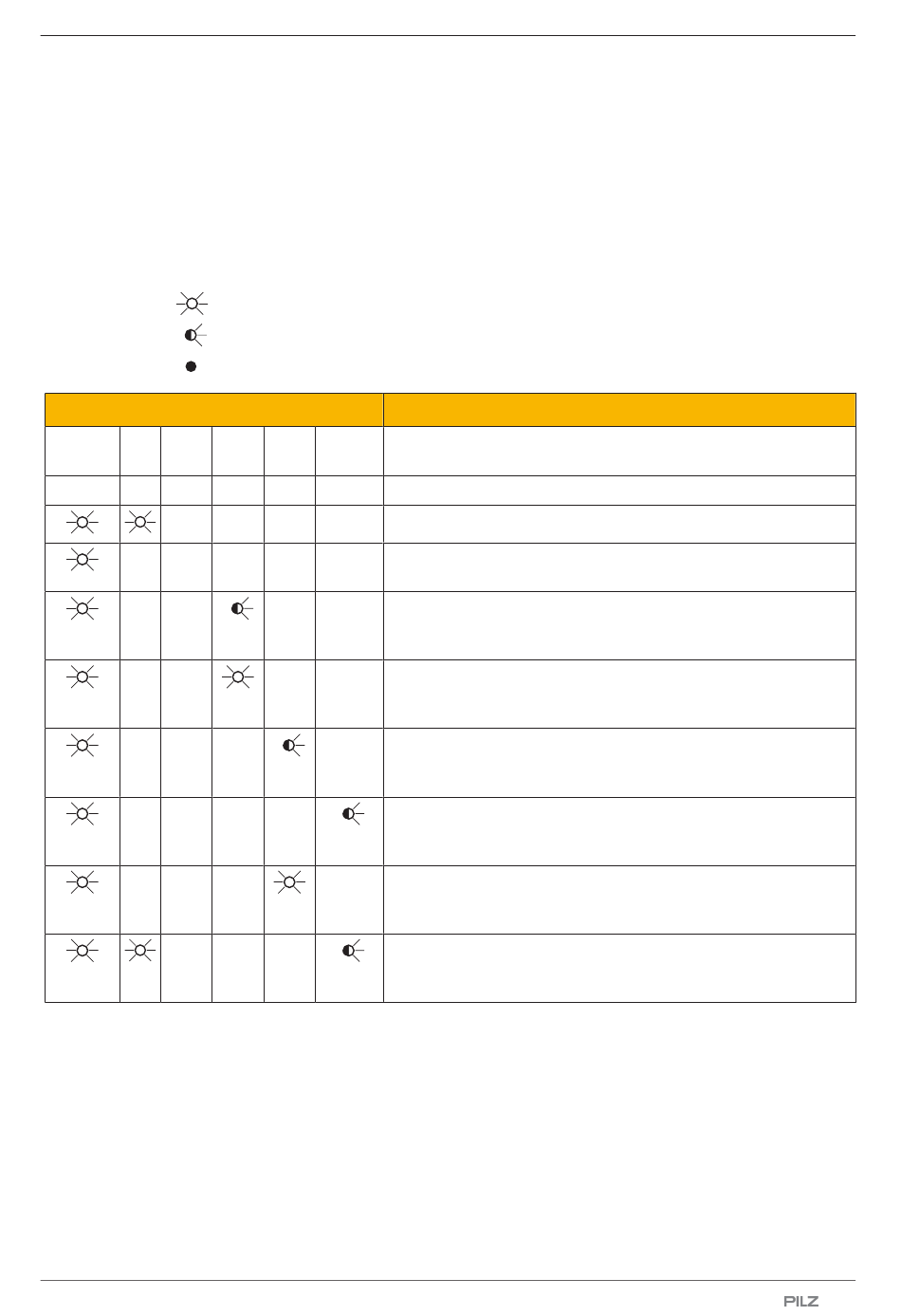

7.1 LED-Anzeigen
Legende
LED
POWER Ru Diag Fault IFaul
n
Bedienungsanleitung PNOZ m EF 4DI4DOR
1002702-DE-10
LED ein
LED blinkt
LED aus
Fehler
OFault
t
Keine Versorgungsspannung
Erweiterungsmodul PNOZ m EF 4DI4DOR läuft fehlerfrei.
Erweiterungsmodul PNOZ m EF 4DI4DOR ist im STOP-Zu-
stand.
Interner Fehler am Erweiterungsmodul PNOZ m EF 4DI4DOR
oder am Gesamtsystem. Erweiterungsmodul ist im sicheren
Zustand.
Externer Fehler am Erweiterungsmodul PNOZ m EF 4DI4-
DOR oder am Gesamtsystem. Erweiterungsmodul ist im si-
cheren Zustand.
Interner Fehler an den Eingängen des Erweiterungsmoduls
PNOZ m EF 4DI4DOR. Erweiterungsmodul ist im sicheren
Zustand, z.B. Taktfehler.
Interner Fehler an den Ausgängen des Erweiterungsmoduls
PNOZ m EF 4DI4DOR. Erweiterungsmodul ist im sicheren
Zustand.
Externer Fehler an den Eingängen des Erweiterungsmoduls
PNOZ m EF 4DI4DOR. Erweiterungsmodul ist im sicheren
Zustand.
Externer Fehler an den Ausgängen des Erweiterungsmoduls
PNOZ m EF 4DI4DOR. Erweiterungsmodul ist im sicheren
Zustand, z.B. Rückführkreis defekt.
