2.4 Generelles Setup
Das SETUP-Menü besteht aus vier Fenstern. Je nachdem, ob vor Betätigung des SETUP-Tasters der EQ-
oder RTA-Modus aktiv war, erscheinen Fenster mit den der jeweiligen Betriebsart entsprechenden Funktionen.
Wenn Sie den SETUP-Taster mehr als zwei Sekunden lang gedrückt halten, erreichen Sie das dritte und vierte
Fenster mit den gemeinsamen Grundfunktionen. In diesen wird die grundsätzliche Konfiguration vorgenom-
men, weshalb wir sie die Konfigurationsfenster nennen. Die EQ-Setup und RTA-Setup Fenster werden in den
entsprechenden Kapiteln unter 2.1.6 bzw. 2.2.5 erläutert. Das globale Setup-Menü kann durch Druck auf die
EQ- oder RTA-Taste wieder verlassen werden.

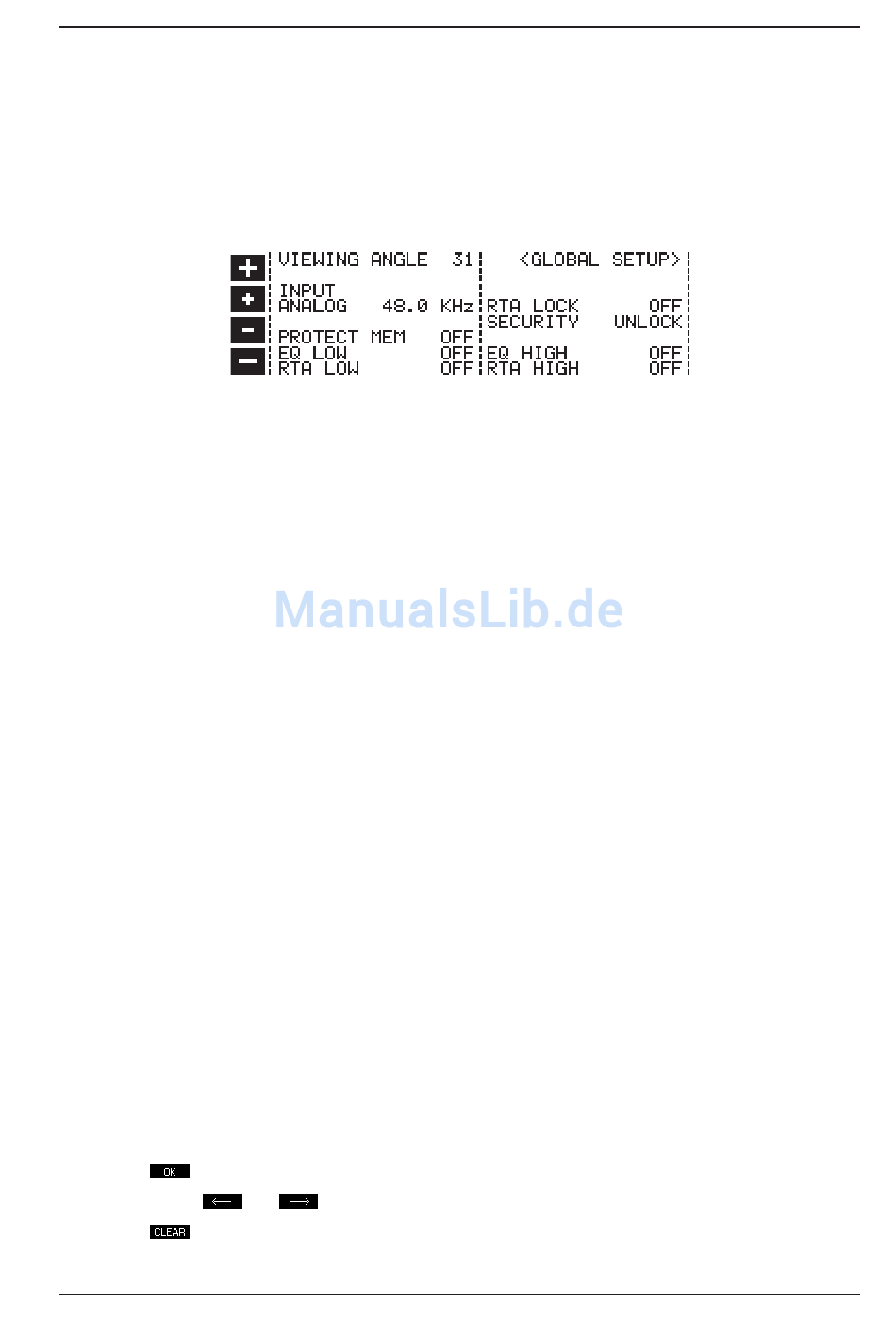

Abb. 2.10: Globales Konfigurationsfenster des ULTRA-CURVE PRO
+
Wenn am Ausgang des ULTRA-CURVE PRO wider Erwarten kein Signal ausgegeben wird,
kann das an einer falschen Eingangskonfiguration liegen.
INPUT
Im Feld INPUT wird bestimmt, ob das Eingangssignal vom digitalen Eingang (Option) oder von den
Analogeingängen kommen soll. Außerdem wird im Analogbetrieb die Abtastfrequenz bestimmt. Zur Wahl
stehen 44,1 kHz und 48 kHz (der optionale Digitaleingang synchronisiert sich automatisch auf eine dieser
Frequenzen und zusätzlich auch auf 32 kHz). Beim Umschalten der Abtastfrequenz schaltet der
ULTRA-CURVE PRO für ca. eine Sekunde stumm, da alle Filterkoeffizienten neu berechnet werden müssen.
Bei reinem Analogbetrieb sollten Sie 48 kHz wählen, da die höchste Abtastfrequenz nicht nur optimalen Klang,
sondern auch die schnellste Signalverarbeitung gewährleistet.
VIEWING ANGLE
Hinter VIEWING ANGLE verbirgt sich die Kontrasteinstellung für das Display. Der Wertebereich geht von 0 bis
31. Eine zweite Möglichkeit der Kontrastregelung bietet die Betätigung der Cursortasten UP bzw. DOWN bei
gleichzeitig gedrücktem SETUP-Taster.
RTA LOCK
Bei eingeschaltetem RTA LOCK kann nicht in den RTA-Modus umgeschaltet werden. Dies soll vor einem
unbeabsichtigten Umschalten schützen. Die Funktion RTA LOCK sollte nur abgeschaltet werden, wenn eine
Messung vorgenommen wird oder das Gerät, z. B. im Verbund mit weiteren ULTRA-CURVE PRO, ausschließlich
zum Messen benutzt wird. (Stellen Sie sich vor, Sie benutzen den ULTRA-CURVE PRO als Equalizer in einer
Beschallungsanlage, und jemand stößt während eines Konzerts mit dem Ellenbogen versehentlich gegen die
RTA-Taste. Im schlimmsten Fall bekommen Sie dann das eingestellte Messsignal – wie z. B. rosa Rauschen
– mit hohem Pegel auf die Anlage.)
SECURITY
Die Security-Funktion bietet einen wirkungsvollen Schutz gegen unbefugte Eingriffe. UNLOCK = Aufschließen
bedeutet, dass alle Funktionen verfügbar sind, außer dem Speichern von Programmen, soweit diese über
PROTECT MEMORY geschützt sind. LOCK = Abschließen blockiert alle Einstellmöglichkeiten am Gerät.
Möglich sind nur noch die Anzeige der aktuellen Equalizereinstellung sowie des Ein- und Ausgangspegels mit
dem Level Meter. Die einzige Möglichkeit um Veränderungen vorzunehmen, ist die Steuerung über MIDI-
Befehle. Bei Aufruf der Security-Funktion muss ein Passwort eingegeben werden. Dies geschieht mit Hilfe der
Cursortasten und der Softkeys. Mit den Softkeys wird der Buchstabe oder das Zeichen ausgewählt. Die
Softkeys haben folgende Funktionen:
Softkey A =
bestätigt die Eingabe des Passworts und bewirkt den sofortigen LOCK-Status.
Sofkeys B und C =
Softkey D =
löscht alle bisher eingegebenen Zeichen.
ULTRA-CURVE PRO DSP8024
und
bewegen den Cursor innerhalb des Passworts nach links und rechts.
2. BEDIENUNG
19
