Unsymmetrischer Betrieb
mit Mono-Klinkenstecker
Spitze =
Signal
Schaft =
Masse / Schirm
Spitze
Schaft
Zugentlastung
Eingang
6.3 Digitale Audioverbindung über AES/EBU (optional)
Die AES/EBU-Schnittstelle (Audio Engineering Society/European Broadcasting Union) ist die im professionellen
Sektor am weitesten verbreitete digitale Audioschnittstelle. Die Verbindung erfolgt erdfrei-symmetrisch über
zweiadrig geschirmte Kabel mit XLR-Verbindern. Wir empfehlen die Verwendung eines Spezialkabels mit
entsprechend niedriger Leitungskapazität, um eine einwandfreie Übertragung der hohen Bandbreite (Frequenzen
bis über 3 MHz) sicherzustellen. Das AES/EBU-Signal kann neben den reinen Audiodaten (bis zu maximal
24 Bit) diverse Informationen über eine vorhandene Emphasis, die verwendete Abtastfrequenz, Zeitinformationen
sowie frei nutzbare User-Bits enthalten.
Die im Consumer-Bereich weitverbreitete S/PDIF-Schnittstelle (Sony/Philips Digital Interface Format) weist in
ihrer Datenstruktur einige Gemeinsamkeiten mit der AES/EBU-Schnittstelle auf. Daher ist es prinzipiell möglich,
einen S/PDIF-Ausgang und den AES/EBU-Eingang des ULTRA-CURVE PRO erfolgreich zu verbinden, obwohl
dies nicht vorgesehen ist.
Die S/PDIF-Schnittstelle wird unsymmetrisch auf einer RCA-Cinchbuchse ausgeführt, daher wird ein Adapter
benötigt. Der innenliegende Kontakt der Cinchbuchse wird mit Pin 2 des XLR-Steckers und der Außenleiter
(Schirm) mit Pin 3 verbunden. Die Verbindung zwischen den Geräten sollte so kurz wie möglich sein.
30
ULTRA-CURVE PRO DSP8024
Symmetrischer Betrieb mit XLR-Verbindungen
2
1
1 = Masse / Schirm
2 = heiss (+)
3 = kalt (-)
3
Bei unsymmetrischem Betrieb müssen Pin 1 und Pin 3 gebrückt werden.

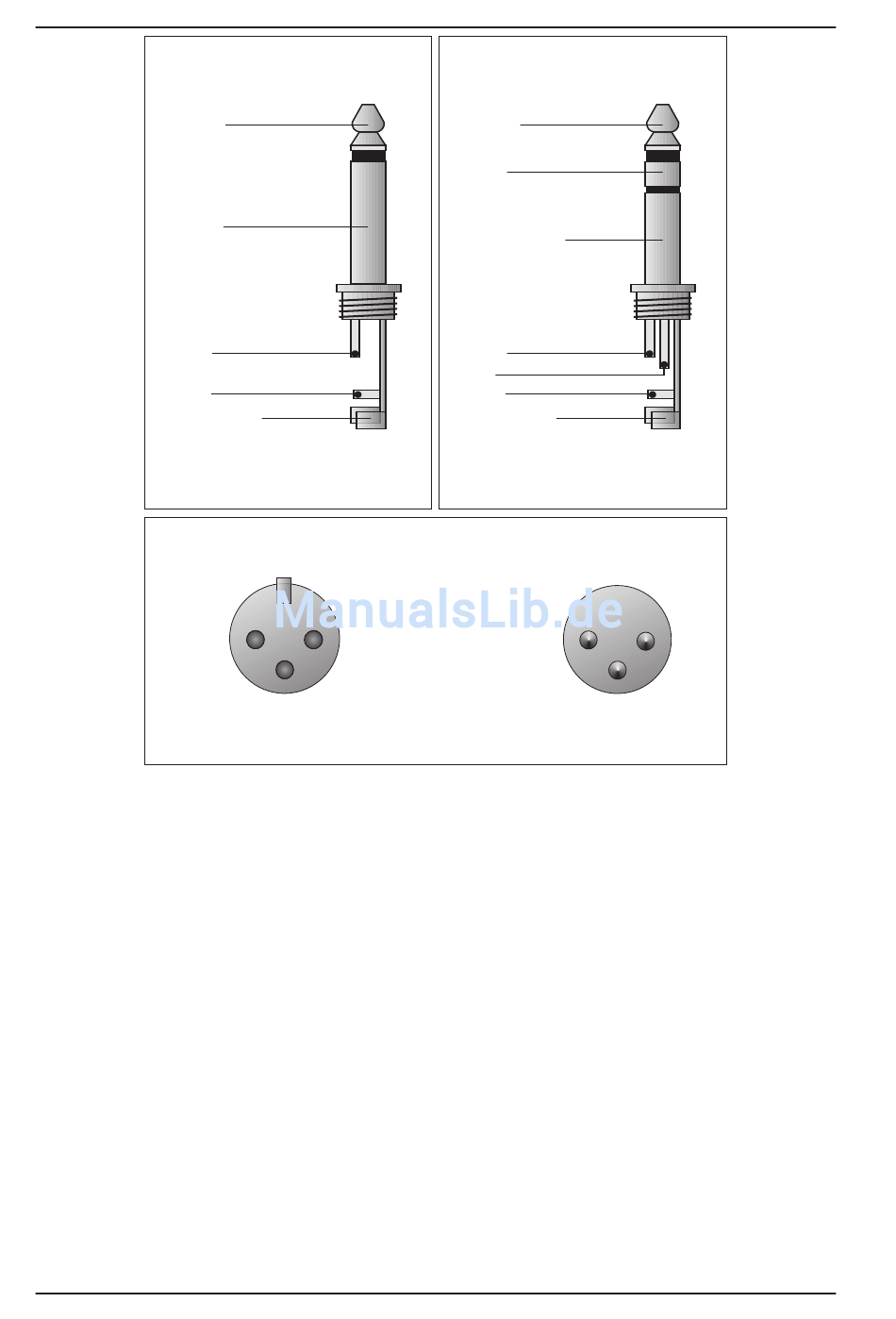

Abb. 6.1: Die verschiedenen Steckertypen im Vergleich
6. INSTALLATION
Symmetrische Betriebsart
mit Stereo-Klinkenstecker
Spitze =
heiss (+)
Ring =
kalt (-)
Schaft =
Masse / Schirm
Spitze
Ring
Schaft
Zugentlastung
Beim Übergang von symmetrischer zu unsym-
metrischer Betriebsart müssen Ring und Schaft
des Stereo-Klinkensteckers gebrückt werden.
1
2
3
Ausgang
