Der BEHRINGER ULTRA-CURVE PRO verfügt standardmäßig über elektronisch servo-symmetrierte Ein- und
Ausgänge. Das Schaltungskonzept weist eine automatische Brummunterdrückung bei symmetrischen Signalen
auf und ermöglicht einen problemlosen Betrieb selbst bei höchsten Pegeln. Extern induziertes Netzbrummen
etc. wird so wirkungsvoll unterdrückt. Die ebenfalls automatisch arbeitende Servofunktion erkennt den Anschluss
von unsymmetrischen Steckerbelegungen und stellt den Nominalpegel intern um, damit kein Pegelunterschied
zwischen Ein- und Ausgangssignal auftritt (6 dB-Korrektur).
Die digitalen Ein- und Ausgänge (AES/EBU-Schnittstelle) sind erdfrei symmetrisch ausgeführt. Die Verwendung
hochwertiger Übertrager garantiert eine störungs- und potentialfreie Signalführung. Die MIDI-Anschlüsse
(IN/OUT/THRU) werden über standardisierte DIN-Steckverbindungen vorgenommen. Die Datenübertragung erfolgt
ebenfalls potentialfrei über Optokoppler.
1.3 Bedienungselemente
1
Das DISPLAY gibt Ihnen in den verschiedenen Funktionen des ULTRA-CURVE PRO Informationen über
alle relevanten Parameter. Dies geschieht für die beiden alternativen Betriebsmodi EQ und RTA getrennt,
jeweils in einer grafisch orientierten Oberfläche und einer Voreinstellungsliste (SETUP). Während im
SETUP die Tasten A...D mit +/- gekenzeichnet sind und zur Werteveränderung benutzt werden, sind
diesen in den anderen Bereichen Funktionen zugeordnet, die jeweils daneben im Display dargestellt
werden (sog. Softkeys).
2
Die MIDI-LED zeigt den Empfang von relevanten MIDI-Daten an.
3
Der EQ-Taster schaltet den ULTRA-CURVE PRO in den Equalizermodus. In diesem Modus sind alle
Audiobearbeitungsfunktionen wie EQ, FEEDBACK DESTROYER, LIMITER und DELAY nutzbar.
4
Der RTA-Taster schaltet den ULTRA-CURVE PRO in den Analyzer-Modus. Dieser bietet ausschließlich
Messfunktionen und einen Signalgenerator. Eine Signalbearbeitung findet nicht statt!
5
Der IN/OUT-Taster schaltet den ULTRA-CURVE PRO in den Signalweg (LED leuchtet grün) oder aus
dem Signalweg heraus (Bypass, LED bleibt dunkel). Rotes Flackern der LED signalisiert einen Overflow
(Rechenüberlauf) im DSP und dient als Übersteuerungsanzeige. Die LED spricht auch dann an, wenn
Ein- und Ausgangspegel völlig in Ordnung sind, aber intern in einem der Prozesse ein Overflow auftritt.
Leuchtet sie häufig rot sollte der Eingangspegel reduziert werden.
6
Der SETUP-Taster führt in die Setup-Menüs, in denen man alle Grundeinstellungen des Geräts, wie
z. B. die Auswahl der Eingangssignalquelle, Abtastfrequenz, Passwortschutz, MIDI-Konfiguration und
weiteres editieren kann. Durch einfaches Drücken des SETUP-Tasters erreichen Sie das EQ- oder
RTA-Setup-Menü. Wenn Sie den SETUP-Taster ca. zwei Sekunden lang gedrückt halten, kommen Sie
auf die erste Seite des globalen Setups. Ein erneuter, kurzer Druck auf den SETUP-Taster ermöglicht
den Zugang zur zweiten Seite.
7
Die SOFTKEY-Taster A, B, C, D befinden sich links neben dem Display. Die Funktion dieser Taster wird
durch die Benutzersoftware definiert und jeweils rechts neben dem entsprechenden Taster durch ein
Piktogramm im Display dargestellt. Die einzelnen Piktogramme und die dazugehörigen Funktionen werden
im Kapitel 2 ausführlich erklärt. Eine Liste aller verwendeten Piktogramme und zwei Übersichtsdarstellungen
der Menüstruktur im Equalizer- und im Analyzer-Betrieb liegt dem DSP8024 bei.
ULTRA-CURVE PRO DSP8024

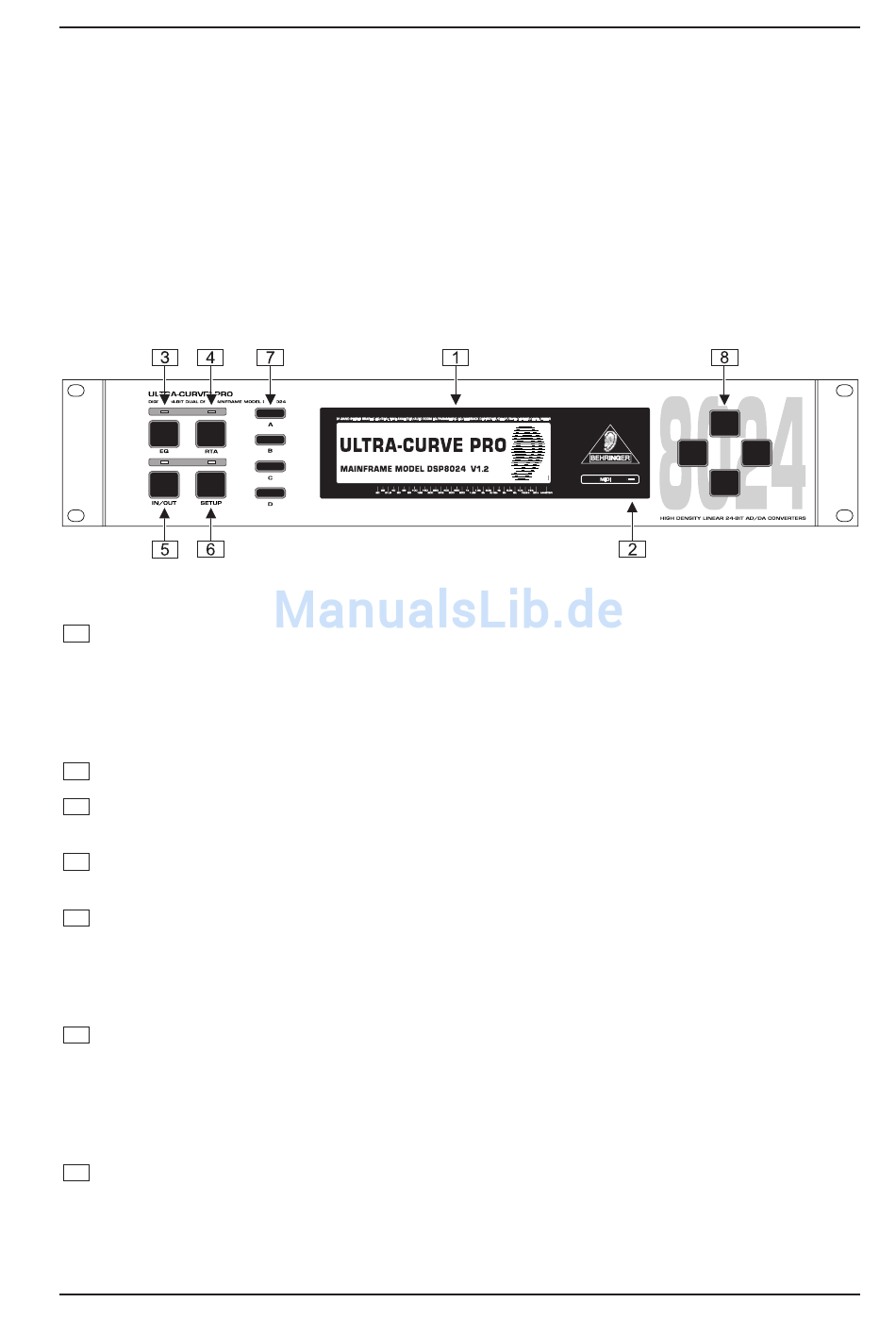

Abb. 1.1: Die frontseitigen Bedienungselemente
1. EINFÜHRUNG
7
